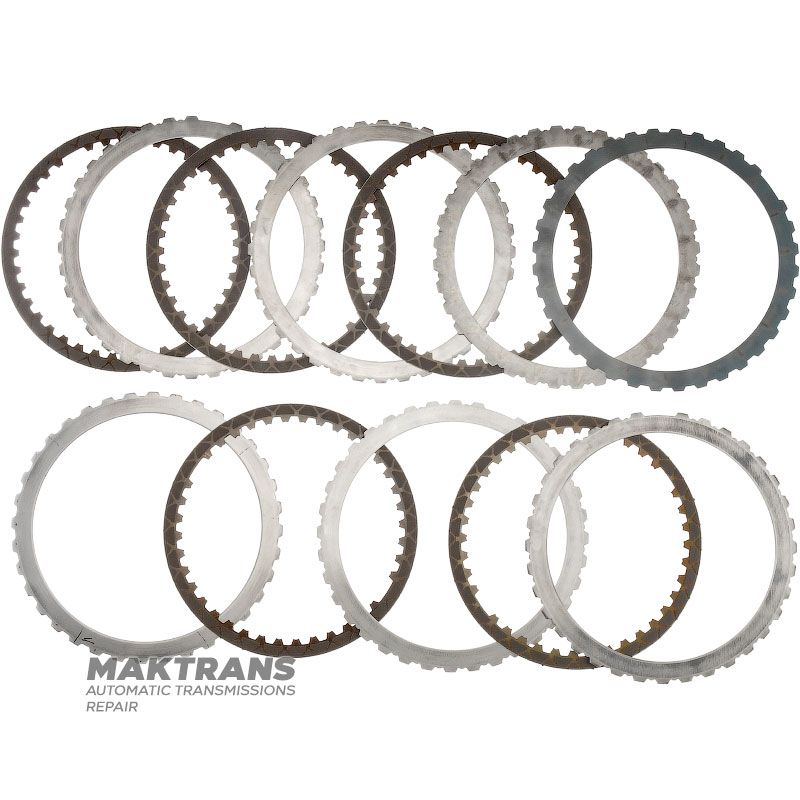

Zestaw tarcz ciernych i stalowych B Brake ZF 8HP65A, 8HP75 GEN2 (do podobieństwa z zestawami ciernymi) - 5 tarcz ciernych (Ř zewn. 193,50 mm), UWAGA! Pierścienie cierne nie są wbudowane!

Zestaw przeznaczony jest do stosowania ze stalowymi pierścieniami sprężynowymi, które montuje się pomiędzy tarczami stalowymi na zewnątrz tarcz ciernych.
Rozwiązanie to jest stosowane w skrzyniach biegów GEN2.

Ponieważ zarówno pierścień sprężynowy, jak i tarcza cierna muszą znajdować się w tej samej płaszczyźnie, stosuje się tarcze cierne o średnicy zewnętrznej 193 mm - są one mniejsze od tarcz stosowanych w pakietach hamulcowych B bez pierścieni stalowych pomiędzy tarczami stalowymi, gdzie średnica zewnętrzna tarczy ciernej wynosi 198 mm.

Tarcze sprzedawane w tym zestawie zostały wyjęte z oryginalnych przekładni ZF8HP GEN1 (zewnętrzna średnica tarczy ciernej wynosi 198 mm) i pocięte na maszynie CNC na rozmiar o średnicy zewnętrznej 193 mm.

Uwaga!
Pierścienie sprężynowe nie są dołączone!

***Na rysunku pokazano rozmieszczenie pierścieni w pakiecie tarcz.

Zestaw tarcz stalowych i ciernych:

• Całkowita grubość zestawu wynosi 19,80 mm;

Dysk pomocniczy:

• Grubość - 5,20 mm;
• Średnica wewnętrzna - 172,75 mm;
• Ilość zębów - 36 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza cierna:

• Grubość - 2,10 mm;
• Średnica zewnętrzna - 193,50 mm;
• Ilość zębów - 38 szt.;
• Ilość krążków w zestawie - 5 szt.;

Tarcza stalowa:

• Grubość - 1,80 mm;
• Średnica wewnętrzna - 172,80 mm;
• Ilość zębów - 35 szt.;
• Ilość krążków w zestawie - 5 szt.;

Tarcza sprężynowa:

• Grubość - 1,70 mm;
• Średnica wewnętrzna - 173,90 mm;
• Ilość zębów - 34 szt.;
• Ilość krążków w zestawie - 1 szt.;
