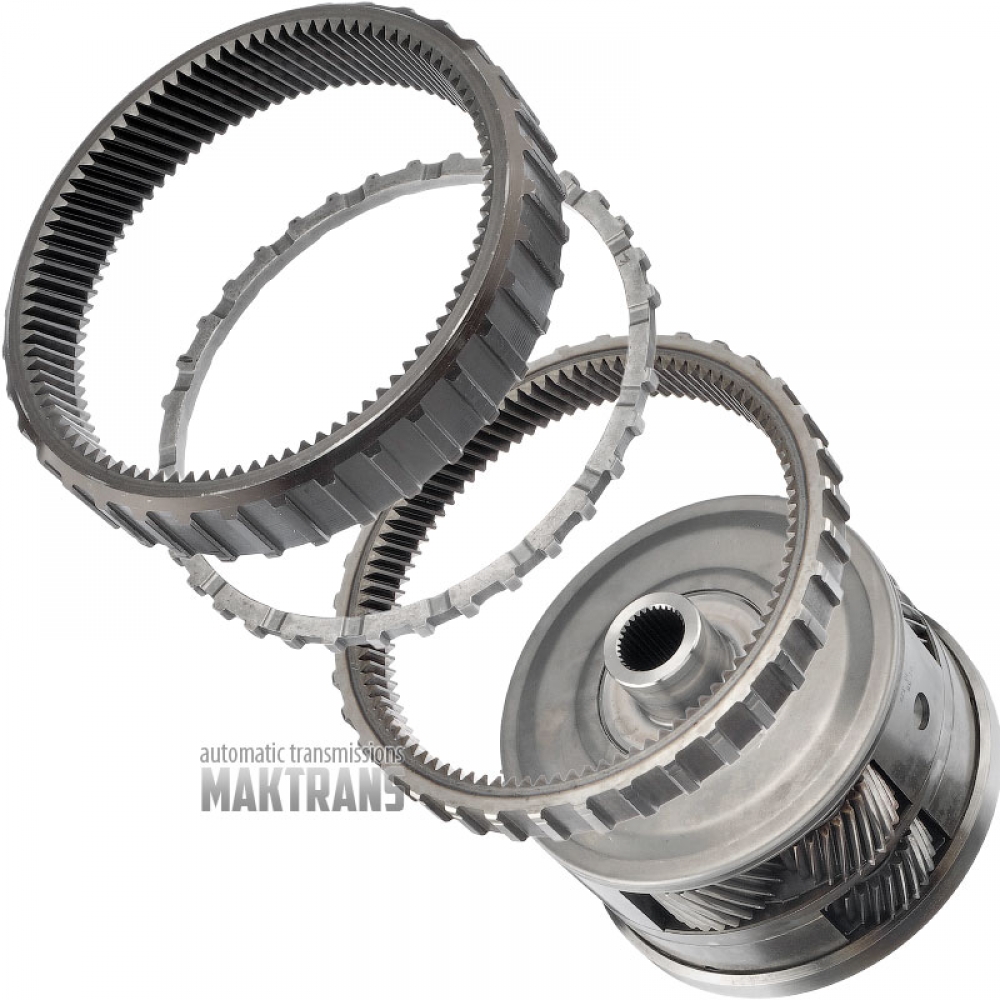

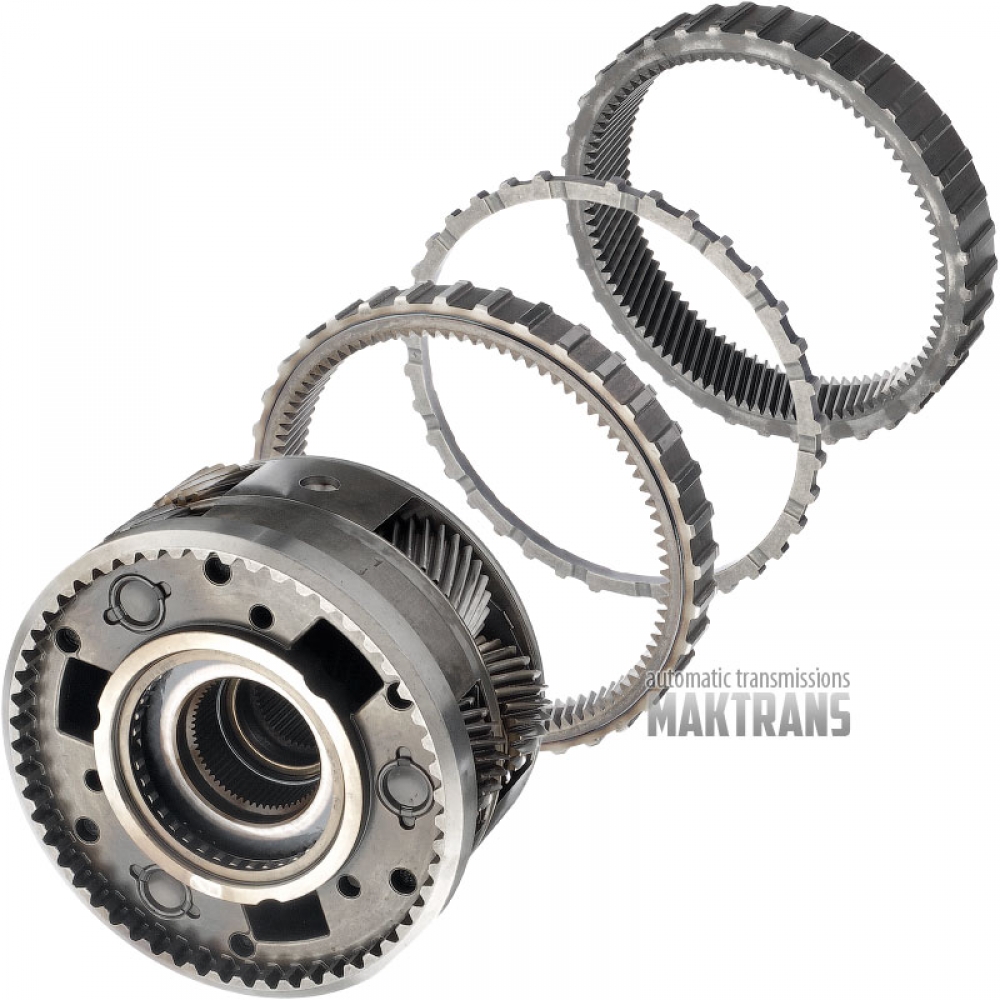

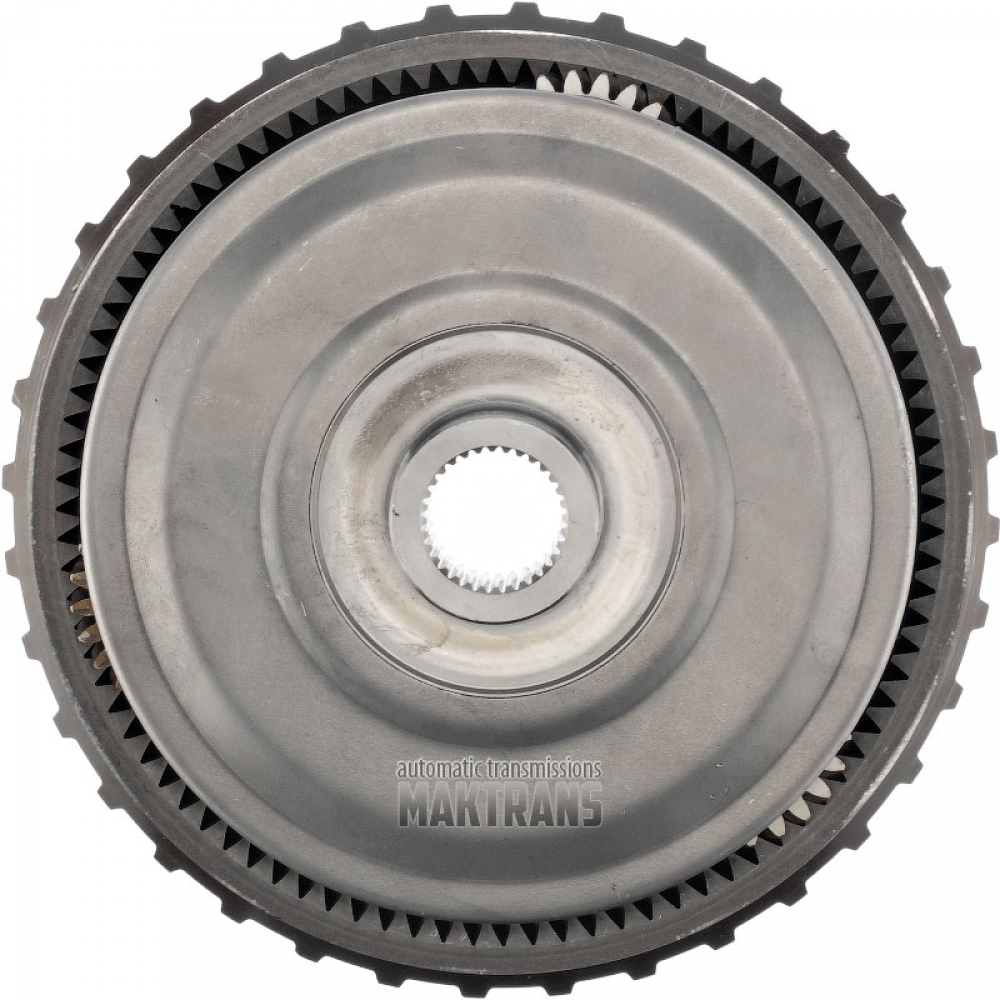

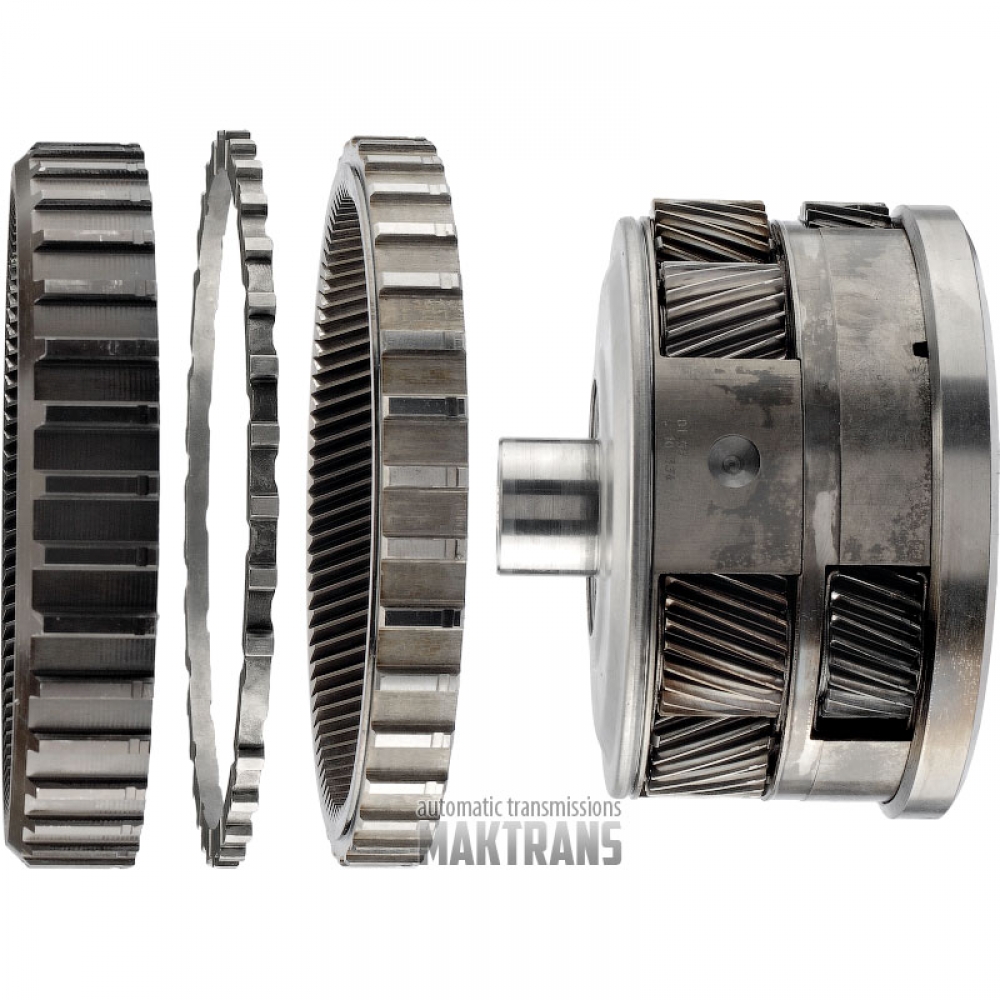

Tylna planetarka (kompletna) GM 6L80 6L90 / 24224747 24235435 24224178 24224177 24224176 24224853 24227962 24224194

• Wysokość całkowita - 118 mm;
• Liczba wypustów na wewnętrznej tylnej stronie wynosi 32 szt.;
• Zewnętrzna średnica szyi w części tylnej 36,30 mm;
• Wysokość szyi - 26 mm;
• Średnica zewnętrzna koperty (krawędź w części przedniej) – 160,60 mm;

Łożysko wałeczkowe oporowe (montowane na wewnętrznej stronie przedniej przekładni planetarnej):

• Szerokość - 8,55 mm;
• Średnica zewnętrzna - 81,20 mm;
• Oznaczenie łożyska - NTN 24224853;

• Liczba zębów - 24 szt.;
• Liczba satelitów - 3 szt.;
• Zewnętrzna średnica satelity wynosi 44,90 mm;

Przednie koło słoneczne:

• Liczba zębów - 46 szt.;
• Średnica zewnętrzna - 79,20 mm;
• Szerokość przekładni - 24,50 mm;
• Ilość wypustów po stronie wewnętrznej 62 szt.;

Wewnętrzne przekładnie planetarne (satelity koła słonecznego):

• Liczba satelitów - 3 szt.;
• Liczba zębów - 26 szt.;

Tylne koło słoneczne:

• Liczba zębów - 35 szt.;
• Średnica zewnętrzna - 63,35 mm;
• Szerokość przekładni - 32,30 mm;
• Liczba wypustów po wewnętrznej stronie wynosi 46 szt.;

Satelity zewnętrzne (satelity koła zebatego pierścieniowego):

• Liczba zębów - 24 szt.;
• Liczba satelitów - 3 szt.;

#1

• Szerokość przekładni - 21 mm;
• Liczba zębów - 92 szt.;
• Ilość zębów na zewnątrz - 36 szt.;
• Średnica zewnętrzna - 185,20 mm;

Podkładka (montowana pomiędzy kołami pierścieniowymi):

• Grubość - 6,30 mm;
• Średnica wewnętrzna - 166,25 mm;
• Średnica zewnętrzna - 185,45 mm;
• Ilość zębów na zewnątrz - 34 szt.;

#2

• Szerokość przekładni - 32,05 mm;
• Liczba zębów - 92 szt.;
• Liczba zębów na części zewnętrznej wynosi 36 szt.;
• Średnica zewnętrzna - 185,45 mm;

Tagi: 24224747 24235435 24224178 24224177 24224176 24224853 24227962 24224194
