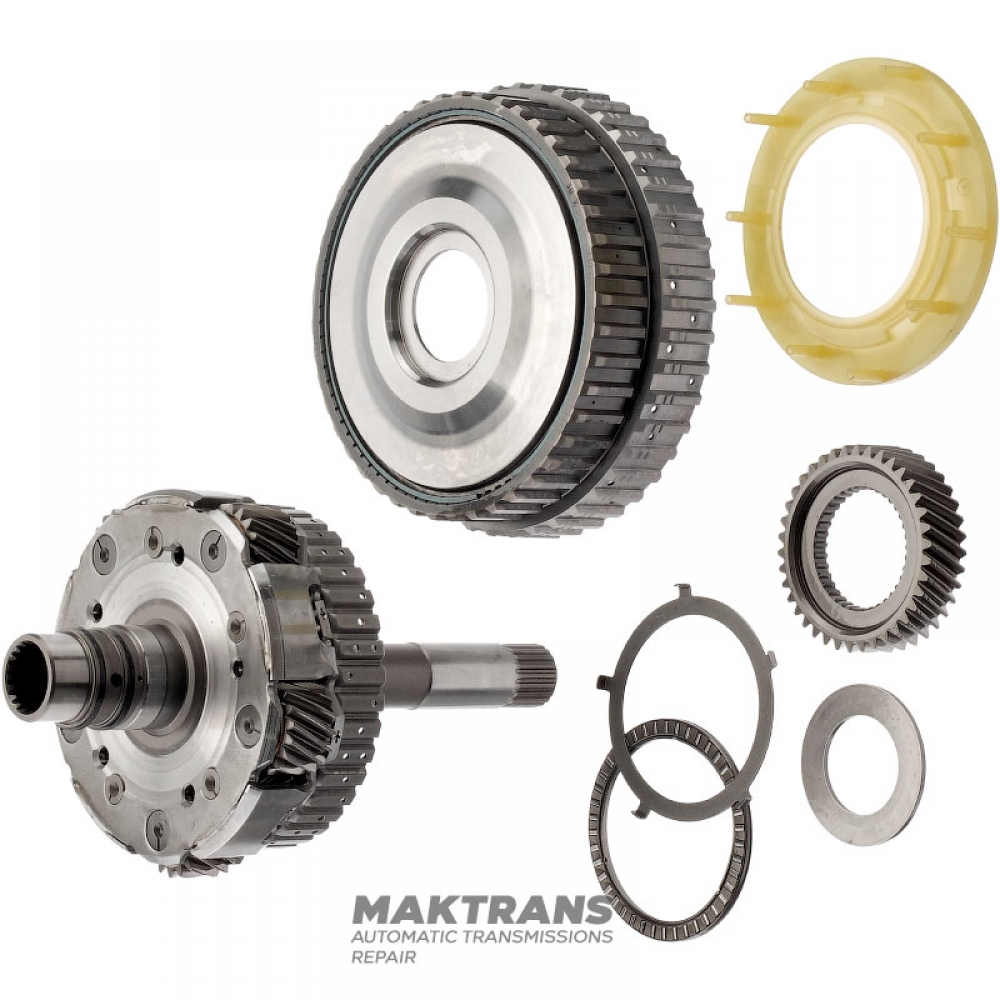

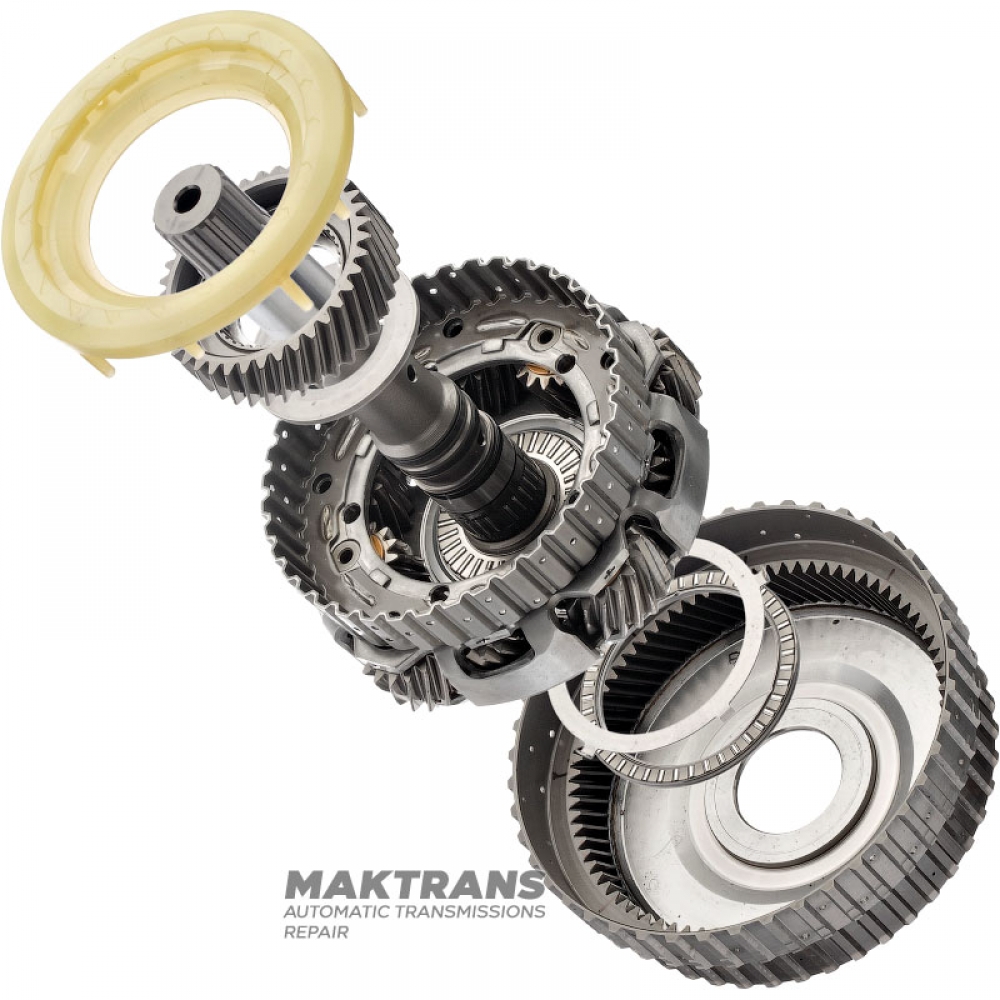

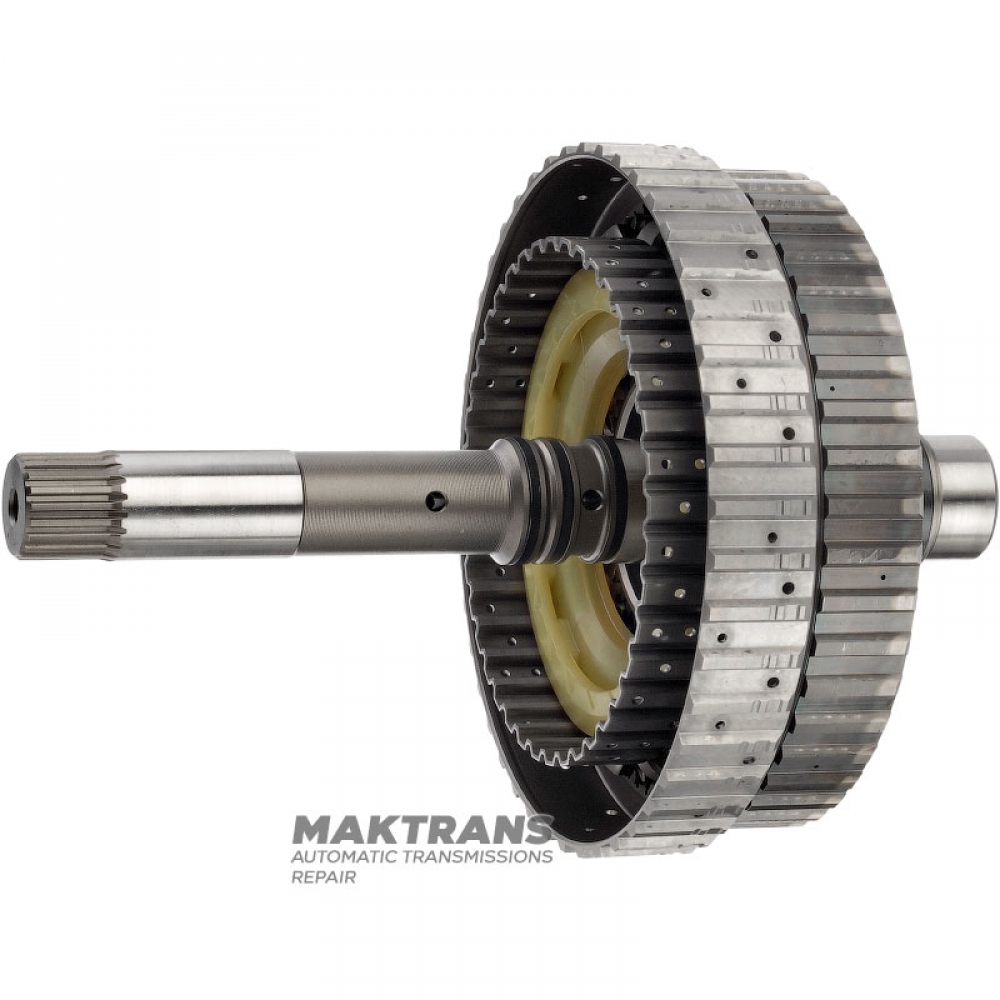

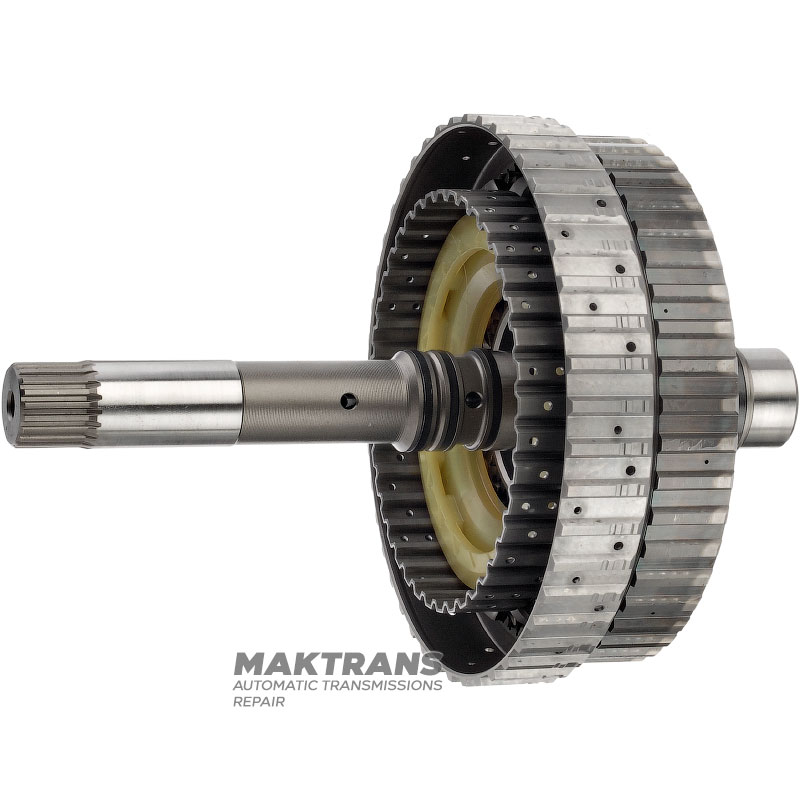

Wał wejściowy, przednia przekładnia planetarna Aisin Warner AWF8G30 - długość całkowita wału 209 mm, 20 rowków (Ø zewn. 21,35 mm)

Wał wejściowy, przednia przekładnia planetarna:

• Długość całkowita wału - 209 mm;

Strona przednia:

• Ilość rowków - 20 szt.;
• Średnica zewnętrzna części wielowypustowej wynosi 21,35 mm;
• Średnica zewnętrzna na pierścieniach teflonowych - 25,85 mm;
• Średnica zewnętrzna piasty sprzęgła C4 - 109,10 mm;

Liczba satelitów:

• Przekładnia słoneczna - 5 satelitów / 15 zębów;
• Koło zębate pierścieniowe - 5 satelitów / 17 zębów;

Tylna strona:

• Wysokość całkowita - 51 mm;
• Ilość rowków po stronie wewnętrznej - 21 szt.;
• Ilość pierścieni uszczelniających - 2 szt. / średnica zewnętrzna 30,55 mm;
• Średnica zewnętrzna części roboczych - 32,70 mm / 27,15 mm;

Sprzęt słoneczny:

• Szerokość - 16,95 mm;
• Ilość zębów - 38 szt.;
• Średnica zewnętrzna koła zębatego - 62,45 mm;
• Ilość rowków po stronie wewnętrznej - 37 szt.;

Koło zębate:

• Wysokość całkowita - 52 mm;
• Ilość zębów - 78 szt.;
• Średnica zewnętrzna piasty sprzęgła C4 - 147,30 mm;
• Średnica zewnętrzna piasty sprzęgła C1 - 137,70 mm;
