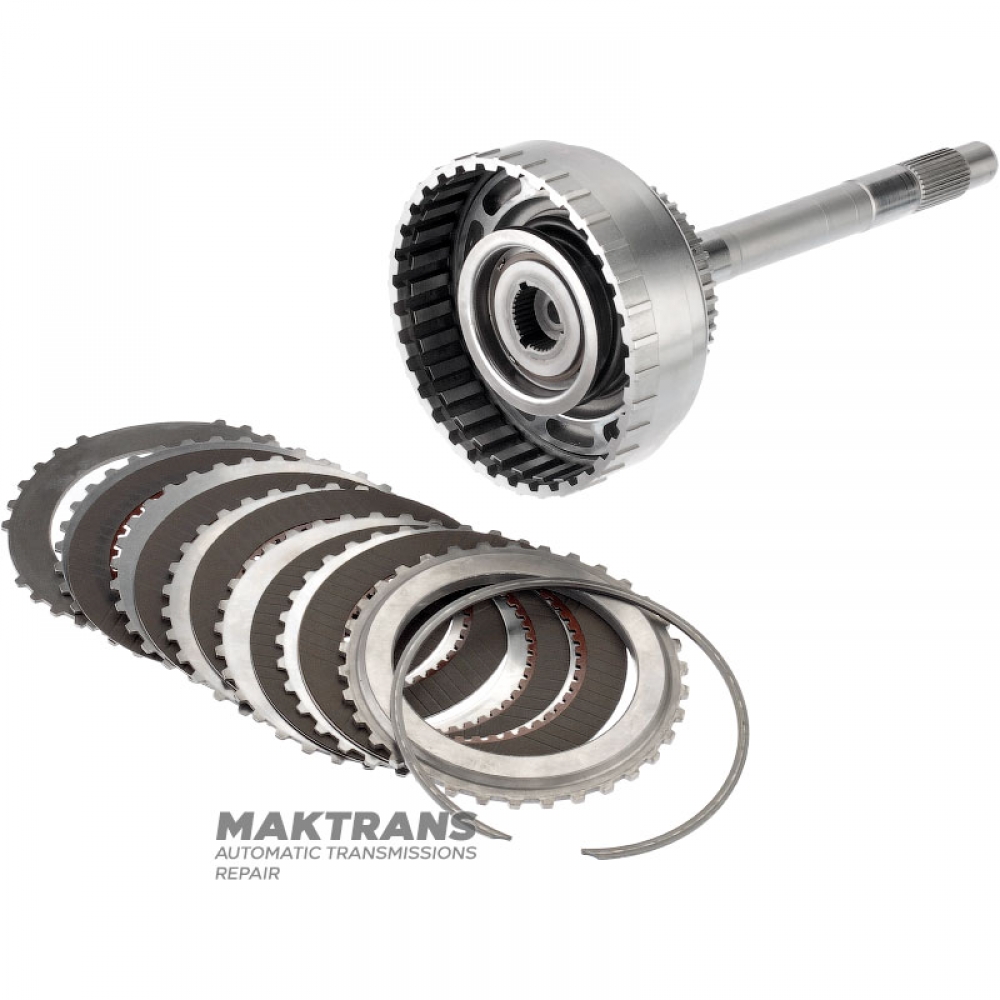

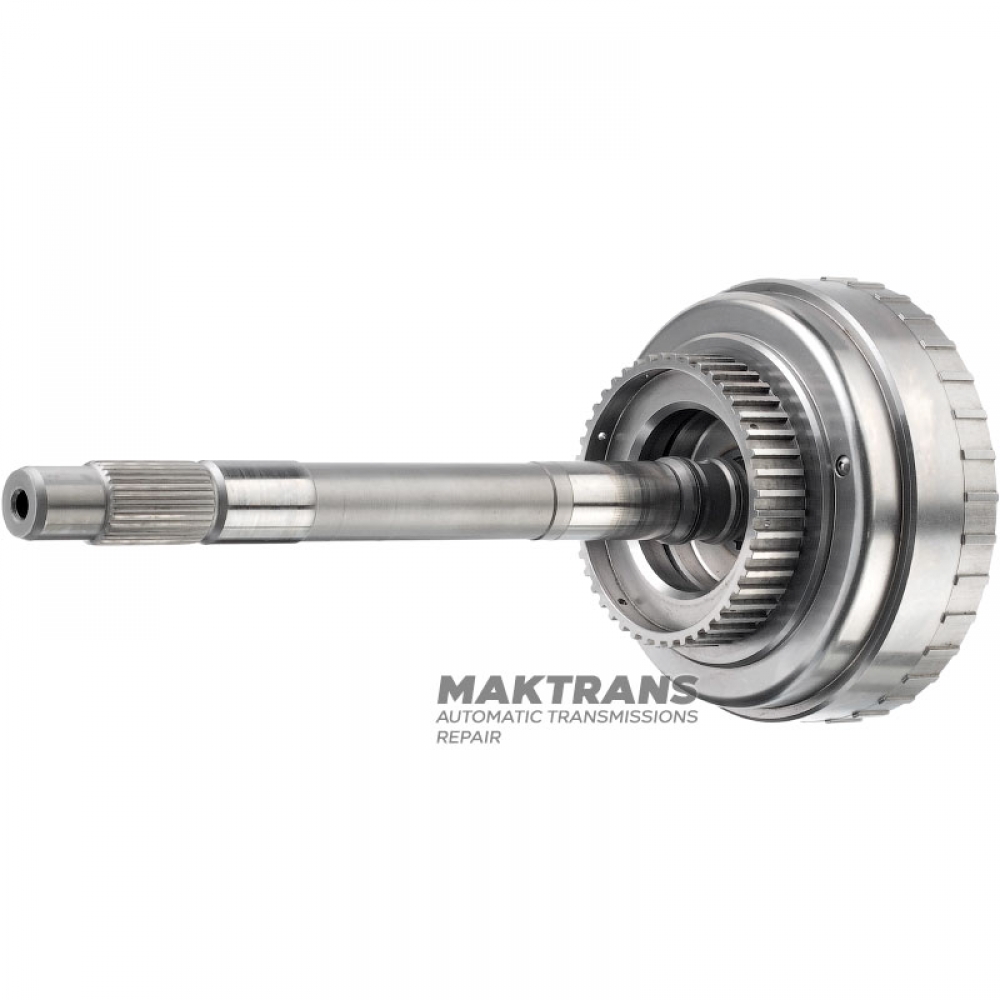

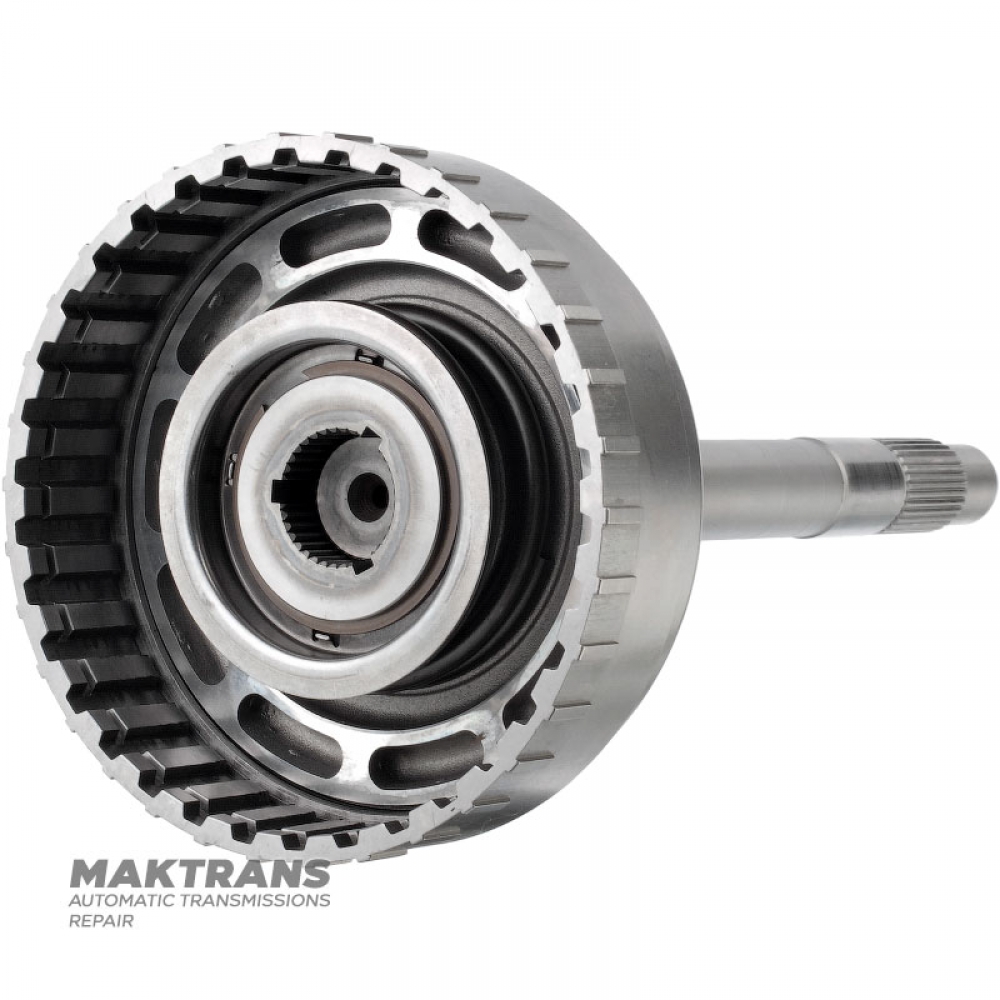

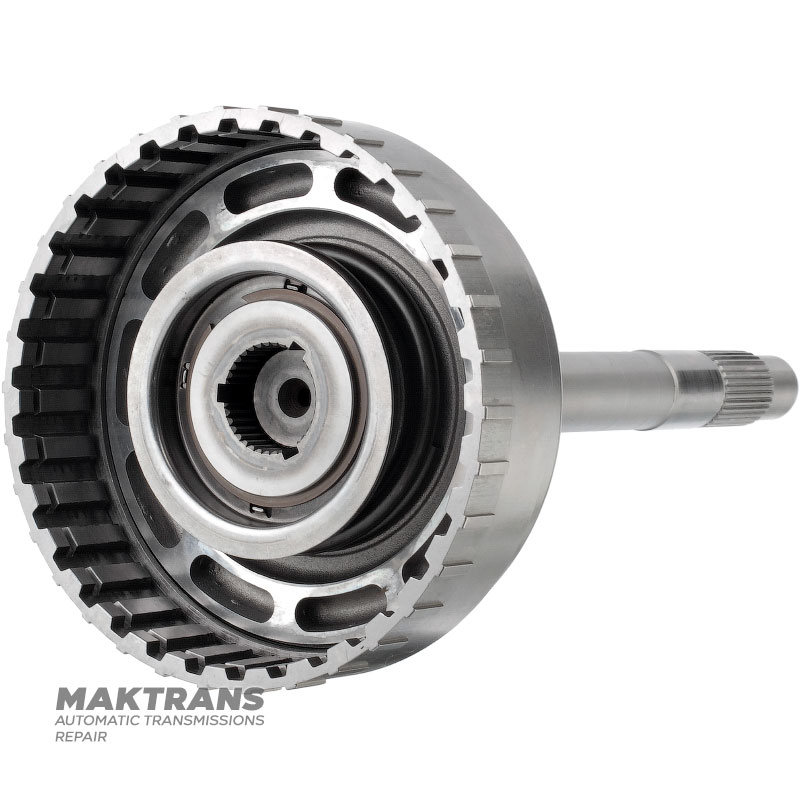

Wał wejściowy / bęben Sprzęgło Przednie (wzmocnione) FORD 4R70W, 4R75E, 4R75W (AOD, AODE, AODE-W) 6L3Z-7F207-A - (całkowita wysokość 322 mm, 5 tarcz ciernych)

Jednym z częstych problemów występujących w skrzyniach biegów Ford 4R70W, 4R75E, 4R75W (AOD, AODE, AODE-W) jest pojawienie się pęknięć w okolicy rowka pierścienia osadczego na przednim bębnie. Proces wytwarzania tego rowka w oryginalnych częściach (OEM) prowadzi do powstawania obszarów o zwiększonych naprężeniach na obwodzie bębna. Kosz jest aktywnie używany na 1., 2. i 3. biegu i jest szczególnie narażony na obciążenia podczas nagłego przełączania z 4. na 3. bieg i ponownego załączenia przy podwyższonym ciśnieniu.

Połączenie ciśnienia generowanego przez tłok przedniego sprzęgła i dużych naprężeń w obszarze rowków prowadzi do pęknięć, a w konsekwencji do zniszczenia górnej części bębna. Stopień uszkodzenia może być różny, od całkowitej awarii pakietu sprzęgła FORWARD po poślizg na 1., 2. i 3. biegu.

Rozwiązaniem tego problemu jest zastosowanie jednoczęściowego kutego bębna sprzęgła przedniego, który dzięki swojej jednoczęściowej konstrukcji wzmacnia słabe punkty konstrukcji.

Zalety zmodernizowanego bębna:

• Zwiększona głębokość rowka zapewnia bardziej niezawodne mocowanie pierścienia ustalającego.
• Kuta, jednoczęściowa konstrukcja zapewnia znacznie większą wytrzymałość i trwałość niż oryginalny tłoczony bęben.

To ulepszenie znacznie zmniejsza ryzyko pęknięć i zwiększa żywotność części.

• Wysokość całkowita - 322 mm;
• Ilość wielowypustów na wale - 31 szt.;
• Zewnętrzna średnica części wielowypustowej wynosi 25,20 mm;

Średnice zewnętrzne części roboczych wału:

• 22mm;
• 25,65 mm;
• Średnica zewnętrzna wzdłuż pierścieni teflonowych (u podstawy bębna) - 28,30 mm;
• Zewnętrzna średnica piasty sprzęgła biegu wstecznego wynosi 96,45 mm;
• Zewnętrzna średnica bębna sprzęgła przedniego wynosi 148,85 mm;
• Wysokość od tłoka do pierścienia zabezpieczającego bębna sprzęgła FORWARD wynosi 25 mm;

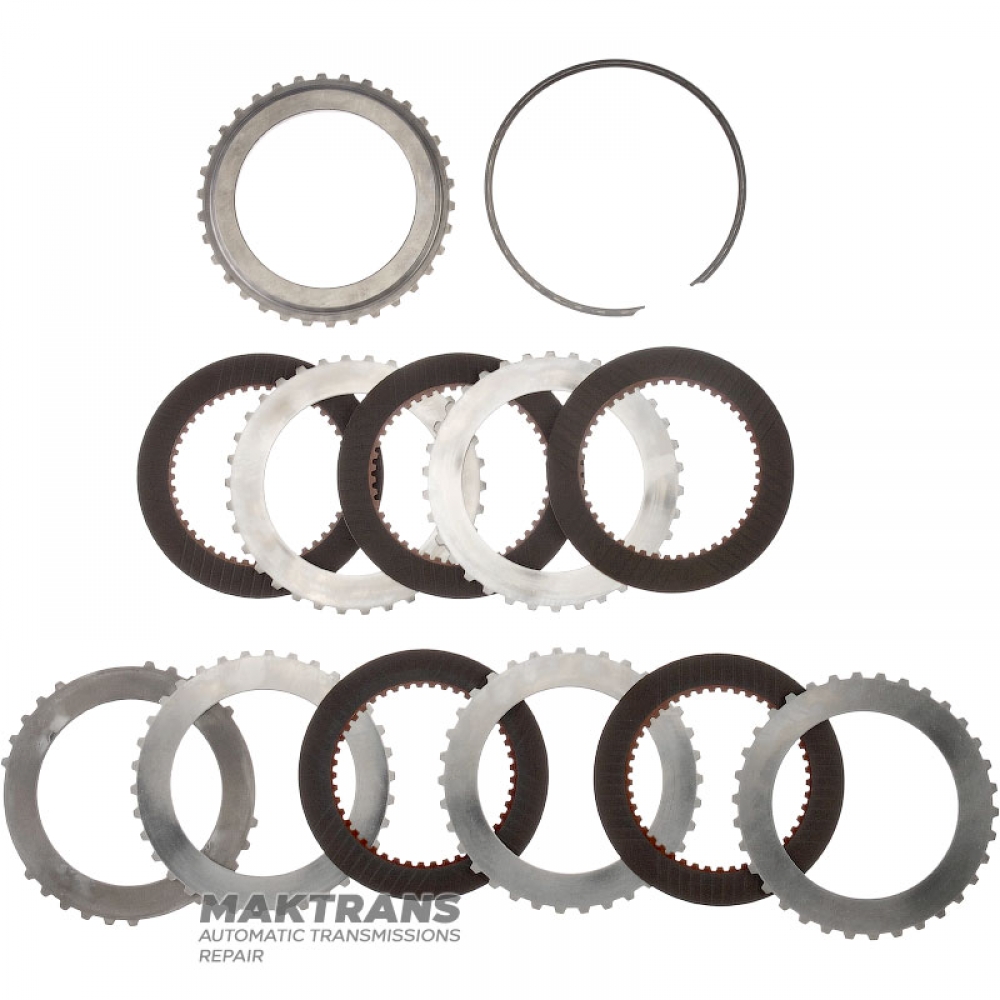

Komplet tarcz stalowych i ciernych FORWARD Sprzęgło:

• Całkowita grubość zestawu wynosi 19,40 mm (22,05 mm);

Dysk pomocniczy:

• Grubość - 2,95 mm (5,55 mm);
• Średnica wewnętrzna - 98,95 mm;
• Liczba zębów - 34 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza cierna:

• Grubość - 1,60 mm;
• Średnica zewnętrzna - 135,40 mm;
• Liczba zębów - 45 szt.;
• Ilość zębów w zestawie - 5 szt.;

Tarcza stalowa:

• Grubość - 1,75 mm;
• Średnica wewnętrzna - 99,10 mm;
• Liczba zębów - 34 szt.;
• Ilość krążków w zestawie - 5 szt.;

Dysk wiosenny:

• Grubość - 2,10 mm;
• Średnica wewnętrzna - 98,70 mm;
• Liczba zębów - 21 szt.;
• Ilość dysków w zestawie - 1 szt.;
