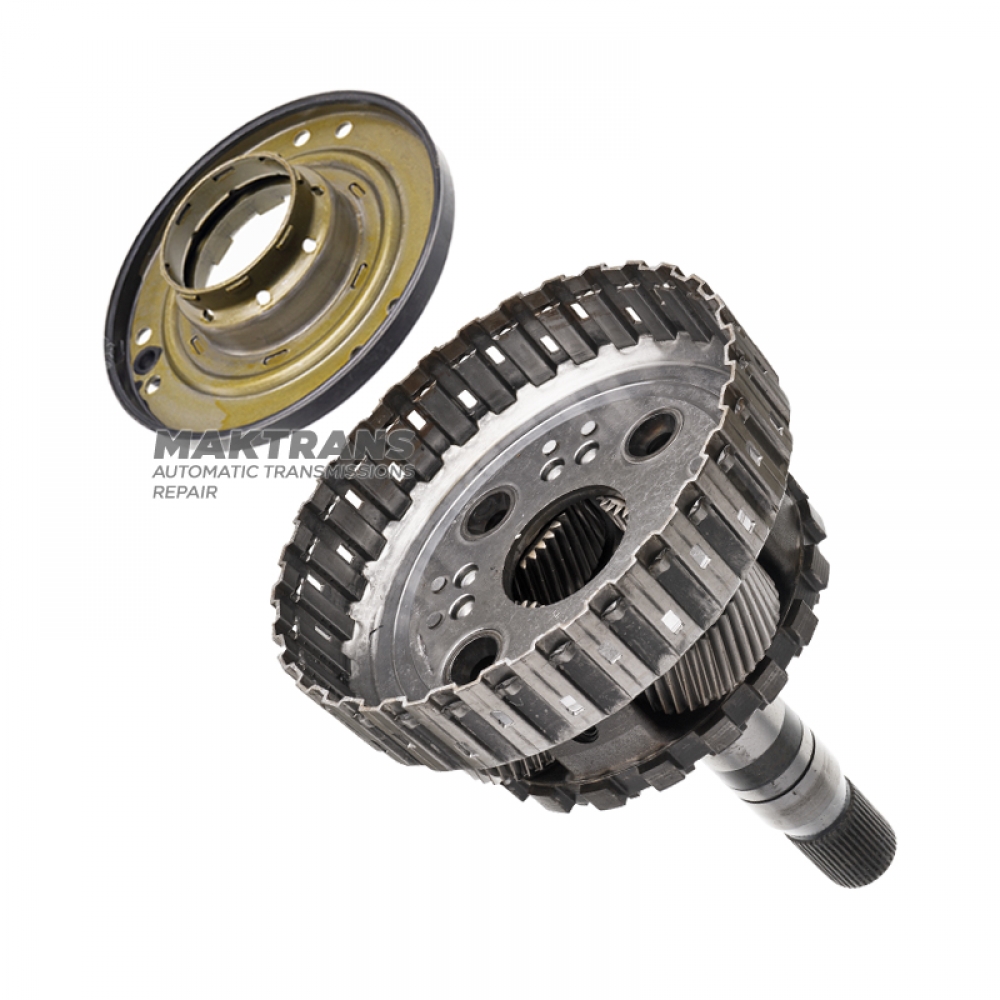

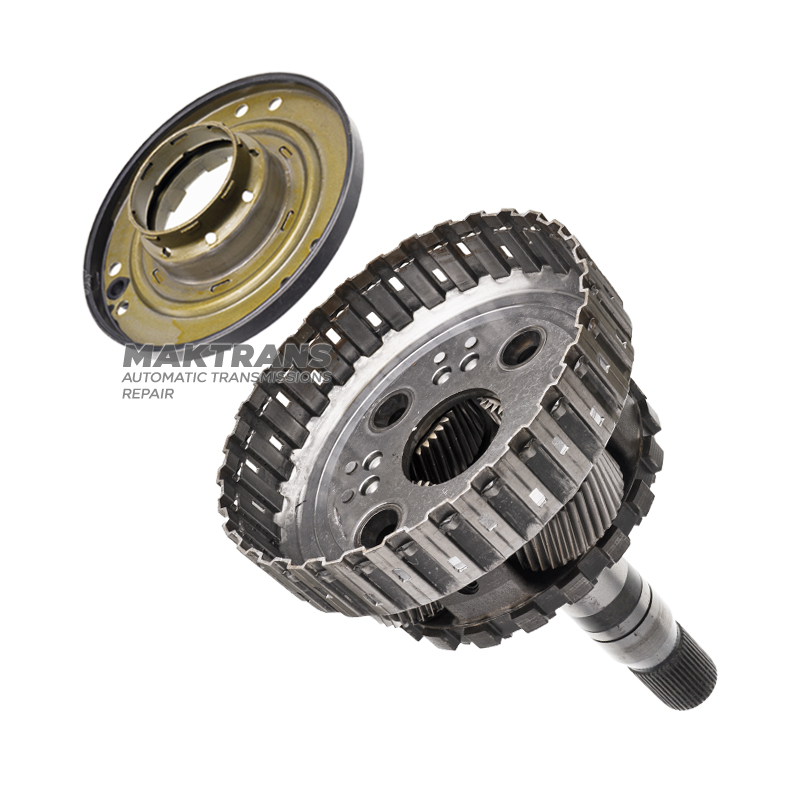

Usługa - wymiana tłoczka gumowego D Sprzęgła ZF 8HP45, 8HP50, 8HP70, 8HP75, 8HP55A, 8HP65A, 8HP90A (cena nie obejmuje tłoczka)

Automatyczna skrzynia biegów ZF 8HP75 to jedna z najpopularniejszych i najwydajniejszych 8-biegowych skrzyń automatycznych, stosowanych w szerokiej gamie samochodów klasy premium i SUV-ów. Jej konstrukcja jest złożona i precyzyjna, a każdy element odgrywa kluczową rolę w zapewnieniu płynnej zmiany biegów i efektywnego przenoszenia momentu obrotowego. Tłoczek sprzęgła D jest jednym z tych kluczowych elementów, a jego awaria może prowadzić do poważnych problemów ze skrzynią biegów.

Funkcja tłoka sprzęgła D

Zanim zagłębimy się w szczegóły, ważne jest zrozumienie roli tłoczka sprzęgła D. Skrzynie biegów ZF 8HP, w tym 8HP75, wykorzystują zasadę zmiany biegów, obejmującą wiele pakietów sprzęgłowych, które naprzemiennie załączają się i rozłączają, zapewniając różne przełożenia. Sprzęgło D odpowiada za załączanie określonych biegów, zazwyczaj biegu wstecznego, niskiego biegu i odpowiadających im kombinacji, w zależności od konfiguracji skrzyni biegów. Tłoczek sprzęgła D, uruchamiany ciśnieniem hydraulicznym płynu ATF, ściska pakiet sprzęgłowy, załączając go. Każda awaria tego tłoczka bezpośrednio wpływa na jakość i zdolność zmiany tych biegów.

Najczęstsze przyczyny awarii tłoka sprzęgła D.

Awarie tłoka sprzęgła w skrzyni biegów ZF 8HP75 najczęściej związane są z następującymi czynnikami:

Zużycie pierścieni gumowych części tłokowej:
To najczęstsza przyczyna. Tłok sprzęgła D posiada pierścienie uszczelniające (gumowe lub teflonowe), które zapobiegają wyciekom płynu hydraulicznego i zapewniają szczelne uszczelnienie w komorze tłoka. Z biegiem czasu, pod wpływem wysokich temperatur, ciśnienia i starzenia, uszczelki te mogą się zużywać, pękać lub twardnieć. Prowadzi to do spadku ciśnienia hydraulicznego, niezbędnego do pełnego i szybkiego załączenia sprzęgła. W rezultacie sprzęgło może się ślizgać lub załączać z opóźnieniem.

Zanieczyszczony płyn przekładniowy (ATF): Brudny lub przegrzany płyn ATF zawiera cząstki stałe, produkty utleniania i osad. Cząsteczki te mogą zatykać drobne kanały w tłoku i zaworach sterujących lub powodować zużycie ścierne powierzchni tłoka i jego uszczelnień. Zanieczyszczenie przyczynia się również do pogorszenia właściwości smarnych i chłodzących płynu, co przyspiesza zużycie wszystkich elementów wewnętrznych, w tym uszczelnień tłoka.

Przegrzanie skrzyni biegów: Poważne przegrzanie płynu ATF, zarówno krótkotrwałe, jak i ciągłe, jest jedną z najpoważniejszych przyczyn awarii skrzyni biegów. Wysokie temperatury niszczą skład chemiczny płynu ATF, znacznie przyspieszając zużycie uszczelek tłoków. Uszczelki gumowe i plastikowe tracą elastyczność, stają się kruche i zaczynają tracić ciśnienie. Przegrzanie może być spowodowane agresywną jazdą, holowaniem ciężkich przyczep, wadliwym układem chłodzenia skrzyni biegów lub długotrwałą jazdą w korkach.

Mechaniczne uszkodzenia tłoka: Choć zdarzają się rzadziej, pęknięcia lub odkształcenia samego tłoka mogą wystąpić w wyniku ekstremalnych obciążeń, uderzeń (takich jak silne uderzenia w podwozie pojazdu) lub wad produkcyjnych. Takie uszkodzenia zagrażają integralności tłoka i jego zdolności do efektywnego wykonywania zamierzonej funkcji.

Zużyte lub uszkodzone sprężyny powrotne tłoka: Tłok sprzęgła D wykorzystuje sprężyny powrotne, aby zapewnić szybkie i całkowite rozłączenie sprzęgła po zwolnieniu ciśnienia hydraulicznego. Jeśli sprężyny te osłabną, pękną lub ulegną deformacji, tłok może nie powrócić całkowicie lub w odpowiednim czasie do pierwotnego położenia. Może to prowadzić do częściowego załączenia sprzęgła lub jego „zatarcia”, co może powodować poślizg lub nieprawidłową zmianę biegów.

Awarie układu hydraulicznego lub mechatroniki: Działanie tłoka sprzęgła D jest całkowicie uzależnione od prawidłowego ciśnienia hydraulicznego dostarczanego przez korpus zaworów (mechatronika). Problemy z zaworami mechatronicznymi, elektrozaworami, czujnikami ciśnienia lub wewnętrzne nieszczelności w układzie hydraulicznym będą miały bezpośredni wpływ na ciśnienie dostarczane do tłoka sprzęgła D i spowodują jego awarię, nawet jeśli sam tłok jest nienaruszony.

Objawy uszkodzonego tłoka sprzęgła D

Awarie tłoka sprzęgła charakteryzują się szeregiem charakterystycznych objawów, które mogą różnić się stopniem nasilenia:

Opóźnienia lub szarpnięcia podczas zmiany biegów: Najczęstszy objaw. Jeśli tłok sprzęgła D nie jest w stanie szybko i całkowicie ścisnąć sprzęgła z powodu spadku ciśnienia, zmiany biegów będą opóźnione, czemu towarzyszyć będą wyczuwalne szarpnięcia, szarpnięcia lub uderzenia. Jest to szczególnie odczuwalne podczas zmiany biegów sterowanych przez sprzęgło D (na przykład podczas włączania biegu wstecznego lub niektórych niższych biegów).

Poślizg sprzęgła: Jeśli ciśnienie tłoka jest niewystarczające, tarcze cierne sprzęgła mogą nie docisnąć się całkowicie, powodując poślizg. Objawia się to wzrostem prędkości obrotowej silnika, ale przyspieszenie pojazdu nie jest adekwatne do tego wzrostu. Może być odczuwalne „poślizg” w skrzyni biegów.

Utrata biegu wstecznego lub niektórych biegów: W poważnych przypadkach, gdy wyciek ciśnienia jest krytyczny lub tłok jest poważnie uszkodzony, skrzynia biegów może całkowicie utracić możliwość załączania biegu wstecznego lub niektórych biegów do przodu, które są sterowane przez sprzęgło D.

Kody błędów (DTC) pojawiające się w jednostce sterującej skrzyni biegów (ECU): Elektroniczna jednostka sterująca skrzyni biegów (ECU) stale monitoruje działanie wszystkich podzespołów. Jeśli sprzęgło D nie działa prawidłowo (na przykład z powodu niedopasowania prędkości obrotowej wału wejściowego i wyjściowego z powodu poślizgu), ECU zarejestruje odpowiedni kod błędu, który można odczytać za pomocą skanera diagnostycznego.

Hałas lub wibracje: W niektórych przypadkach, zwłaszcza gdy występuje poważny poślizg lub uszkodzenie mechaniczne, ze skrzyni biegów mogą wydobywać się nietypowe dźwięki (zgrzytanie, buczenie) lub wibracje.

Rozwiązywanie problemów

Diagnostyka usterek tłoka sprzęgła D obejmuje zazwyczaj:

Diagnostyka komputerowa: Pierwszym krokiem jest odczytanie kodów błędów z komputera sterującego skrzynią biegów.

Jazda próbna: ocena zachowania skrzyni biegów w różnych trybach jazdy, identyfikacja szarpnięć, opóźnień i poślizgów.

Sprawdzanie poziomu i stanu płynu ATF: ocena koloru, zapachu i obecności ciał obcych w płynie przekładniowym.

Pomiar ciśnienia w układzie hydraulicznym: Specjalistyczny sprzęt umożliwia pomiar ciśnienia w różnych punktach układu hydraulicznego, wykrywając nieszczelności.

Demontaż skrzyni biegów: Ostatecznie, w celu potwierdzenia uszkodzenia tłoka i uszczelki oraz oceny stanu tarcz ciernych, konieczny będzie częściowy lub całkowity demontaż skrzyni biegów.

Naprawa i wymiana

Naprawa uszkodzonego tłoka sprzęgła D zazwyczaj wiąże się z jego wymianą wraz z zestawem uszczelek i pierścieni uszczelniających. Ponieważ dostęp do tłoka sprzęgła D wymaga częściowego lub całkowitego demontażu skrzyni biegów, jest to pracochłonna i kosztowna procedura. Podczas wymiany tłoka zawsze zaleca się dokładną kontrolę tarcz ciernych sprzęgła D i ich ewentualną wymianę. Konieczna jest również kompletna wymiana płynu przekładniowego i filtra.
