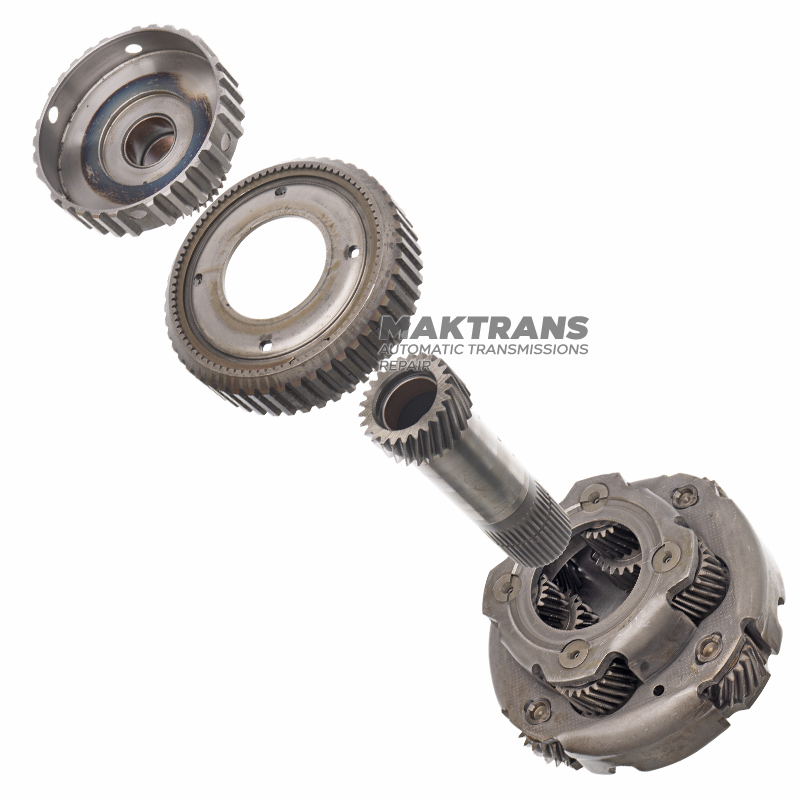

Tylna przekładnia planetarna Aisin Warner AW55-50SN AW55-51SN - główne koła słoneczne (Ř otwór na wał główny 22,20 mm)

1. Przekładnia planetarna:

• Wysokość całkowita - 93 mm;
• Średnica wewnętrzna tulei - 30,15 mm;
• Ilość rowków - 20 szt.;
• Średnica zewnętrzna części wielowypustowej wynosi 43,60 mm;
• Średnica zewnętrzna korpusu - 120,70 mm;

2. Koło słoneczne:

• Wysokość całkowita - 115 mm;
• Średnica wewnętrzna tulei wynosi 22,30 mm;
• Ilość rowków - 37 szt.;
• Średnica zewnętrzna części wielowypustowej wynosi 29,70 mm;
• Ilość zębów - 25 szt.;
• Średnica zewnętrzna koła zębatego: 38,35 mm;
• Szerokość przekładni: 16,70 mm;

3. Koło zębate pierścieniowe:

• Wysokość całkowita - 28 mm;
• Średnica wewnętrzna - 48,35 mm;
• Średnica zewnętrzna - 111,60 mm;
• Liczba zębów na kole koronowym - 83 szt.;
• Ilość zębów po stronie zewnętrznej - 48 szt.;

4. Sprzęt słoneczny:

• Wysokość całkowita - 53 mm;
• Średnica wewnętrzna tulei - 22,45 mm;
• Ilość zębów na kole zębatym - 37 szt.;
• Średnica zewnętrzna koła zębatego: 44,15 mm;
• Średnica zewnętrzna piasty - 88,25 mm;
