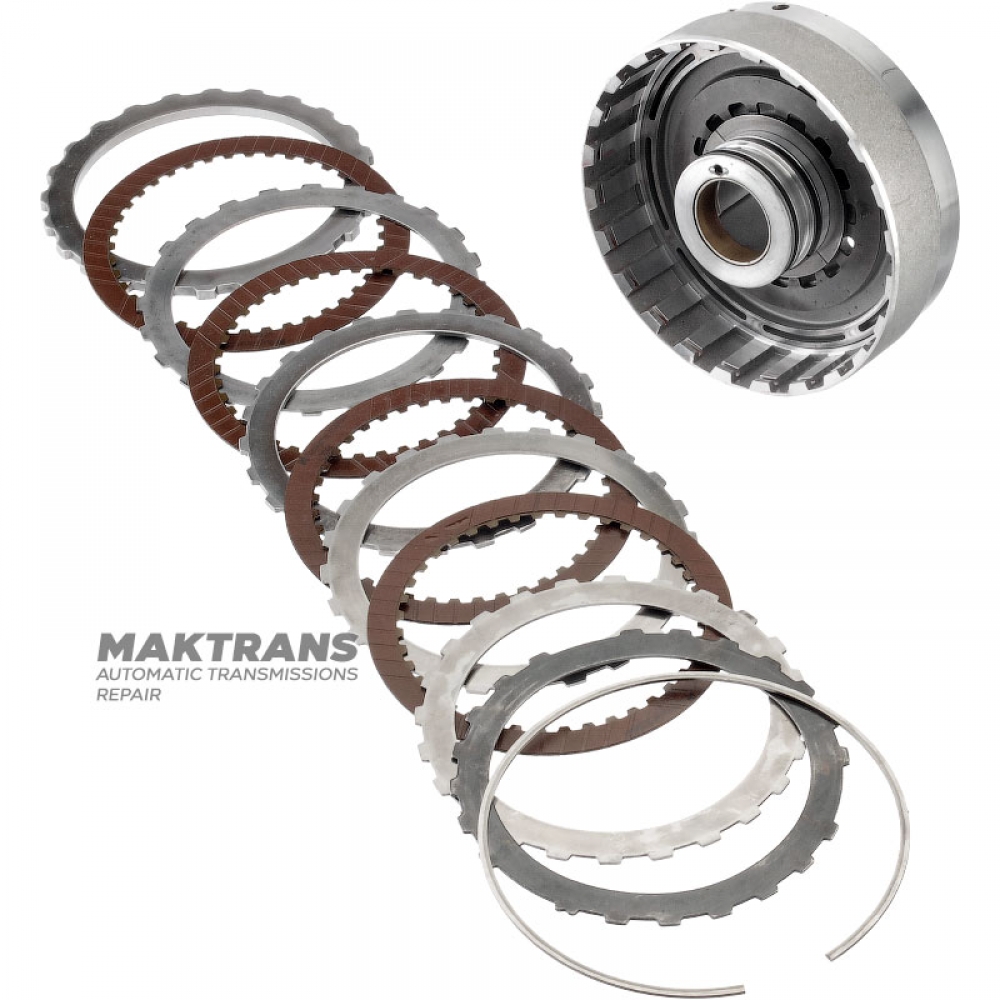

Sprzęgło bębnowe OVERDRIVE ZF 4HP22, 4HP24 — 1043430098 (4 tarcze cierne, całkowita grubość zestawu 17,50 mm)

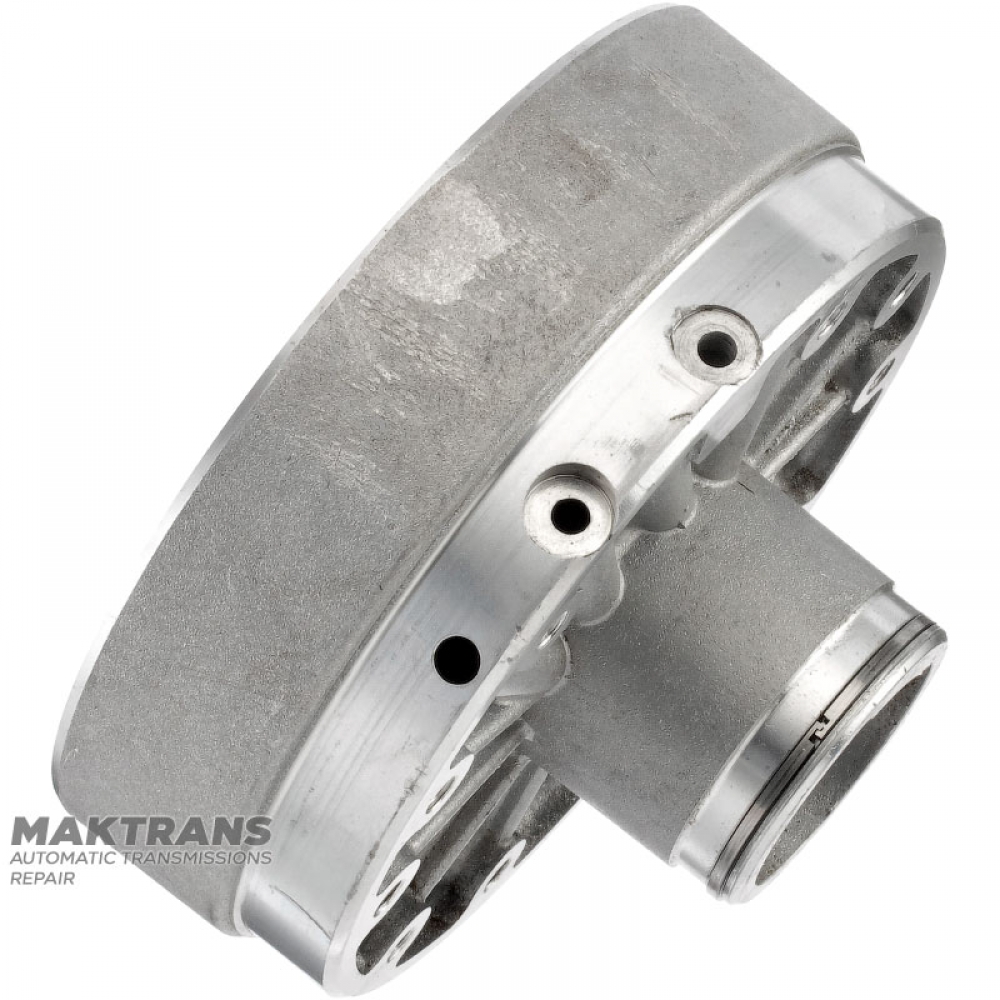

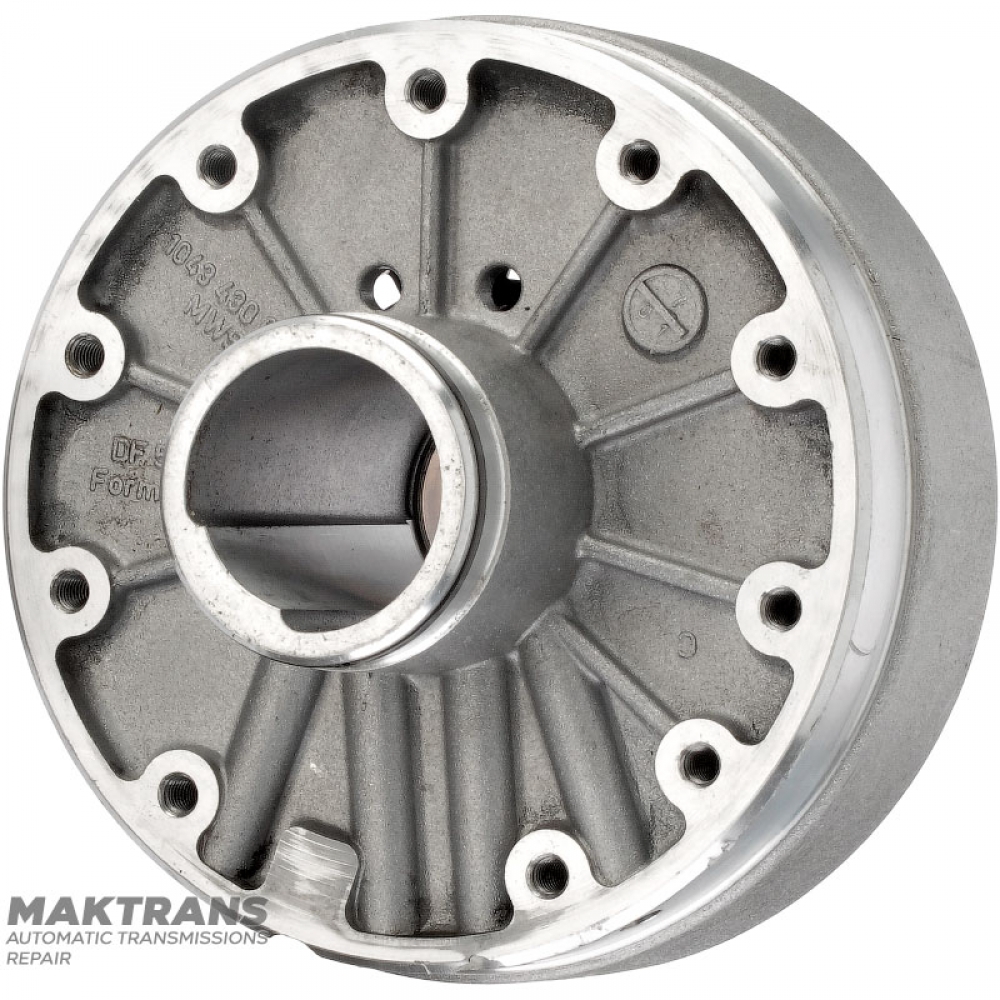

Sprzęgło Overdrive Drum:

• Wysokość całkowita - 83 mm;
• Wysokość bębna - 47,35 mm;
• Średnica wewnętrzna tulei - 32,05 mm;
• Średnica zewnętrzna piasty (przednia strona bębna) - 51,90 mm;
• Średnica zewnętrzna szyjki (wzdłuż pierścienia teflonowego, z tyłu bębna) wynosi 47,60 mm;
• Wysokość od tłoka do pierścienia ustalającego - 21 mm;

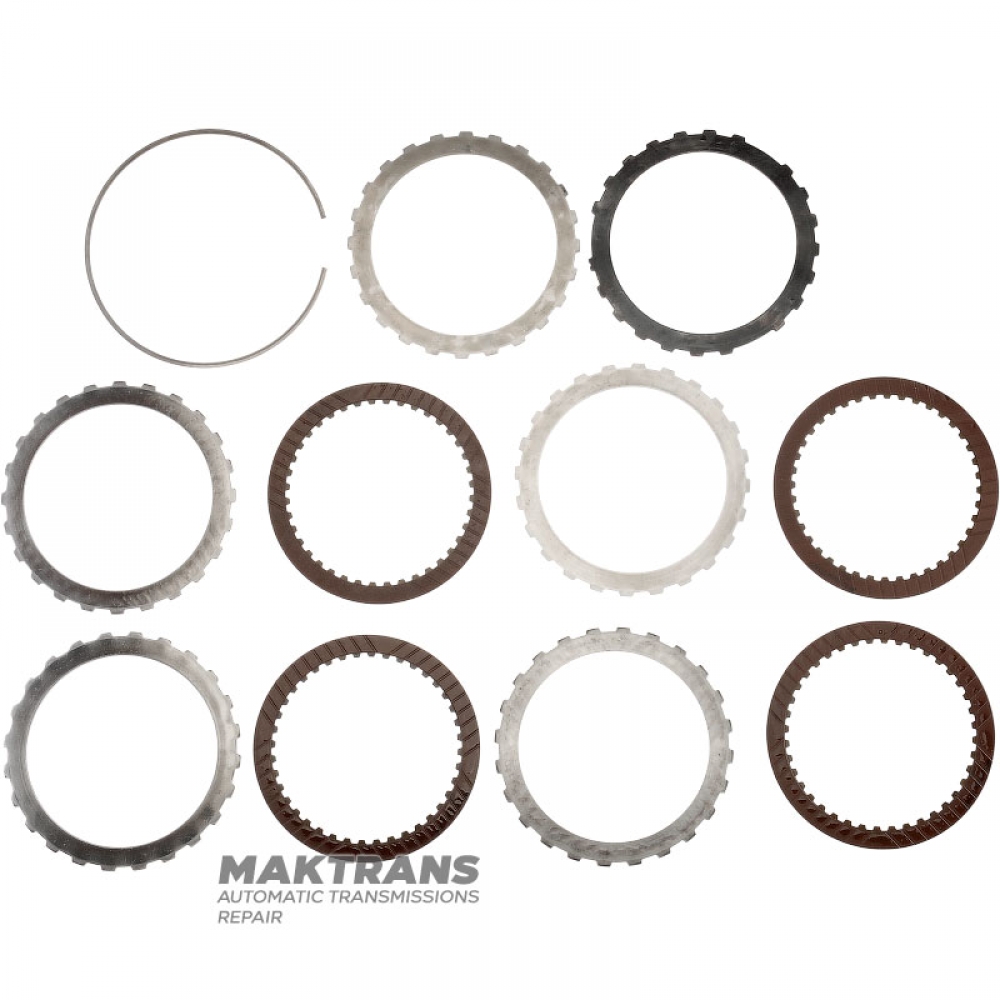

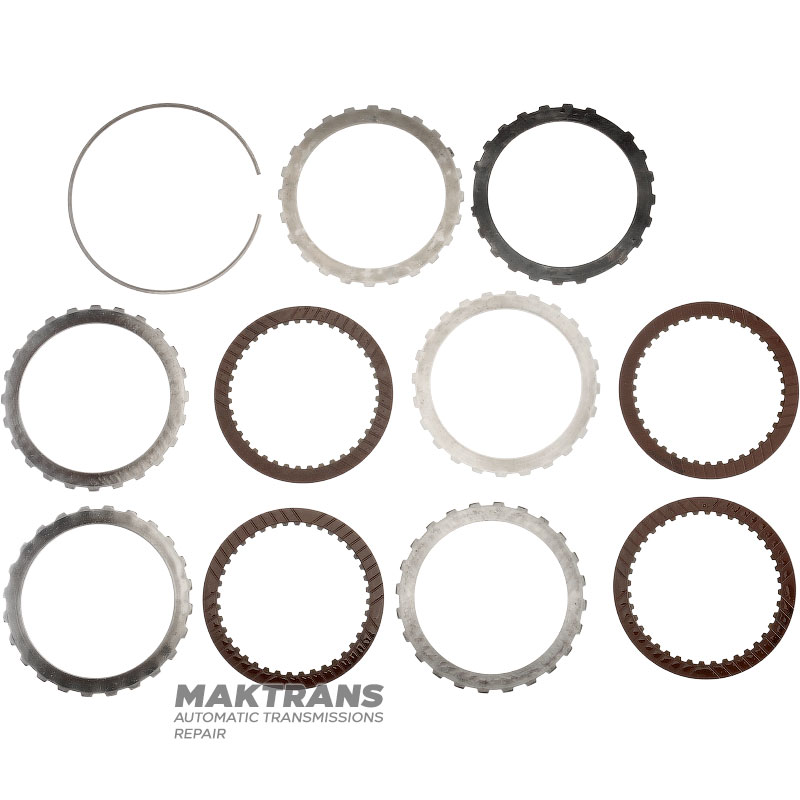

Zestaw sprzęgła OVERDRIVE ze stalą i tarczą cierną:

• Całkowita grubość zestawu - 17,50 mm;

Dysk pomocniczy:

• Grubość - 4,50 mm;
• Średnica wewnętrzna - 107,10 mm;
• Ilość zębów - 24 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza cierna:

• Grubość - 1,60 mm;
• Średnica zewnętrzna - 127,90 mm;
• Ilość zębów - 40 szt.;
• Ilość krążków w zestawie - 4 szt.;

Tarcza stalowa:

• Grubość - 1,52 mm;
• Średnica wewnętrzna - 106,70 mm;
• Ilość zębów - 24 szt.;
• Ilość krążków w zestawie - 3 szt.;

Tarcza stalowa:

• Grubość - 2,15 mm;
• Średnica wewnętrzna - 106,70 mm;
• Ilość zębów - 24 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza sprężynowa:

• Grubość - 1,40 mm;
• Średnica wewnętrzna - 106,80 mm;
• Ilość zębów - 21 szt.;
• Ilość krążków w zestawie - 1 szt.;
