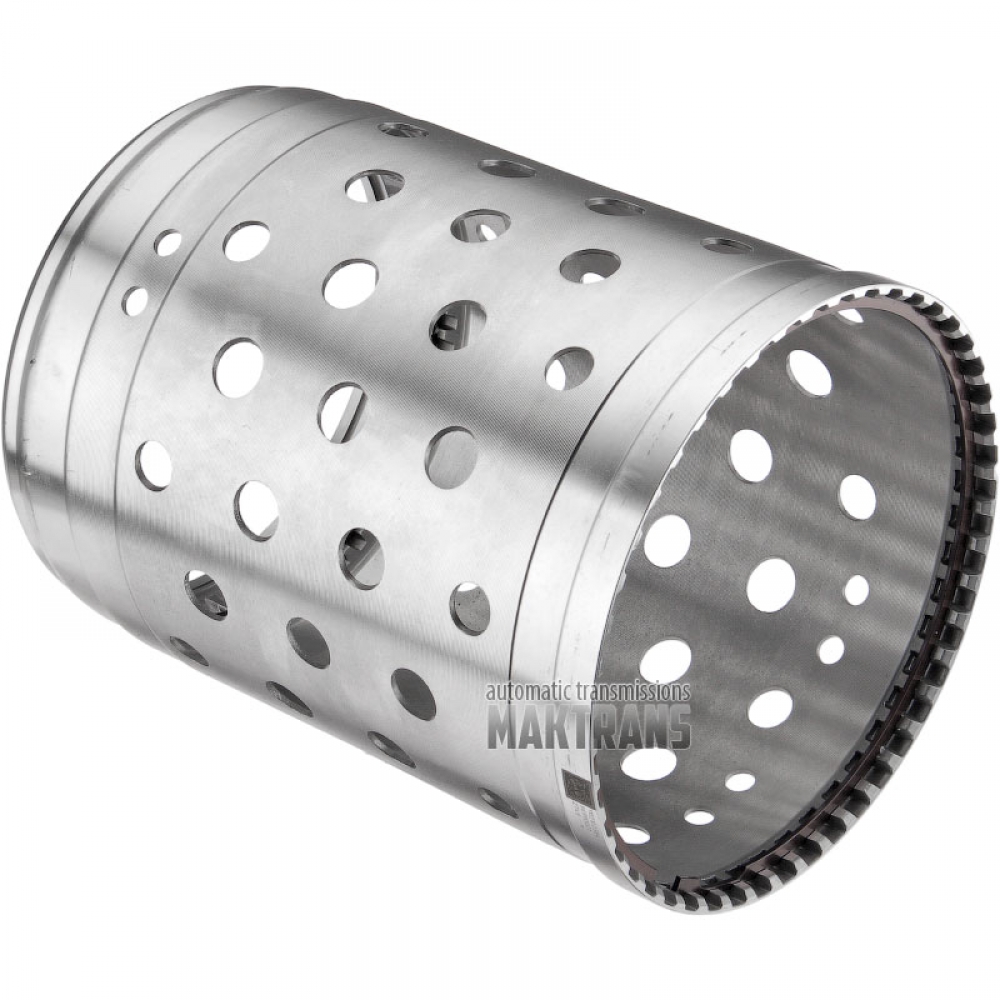

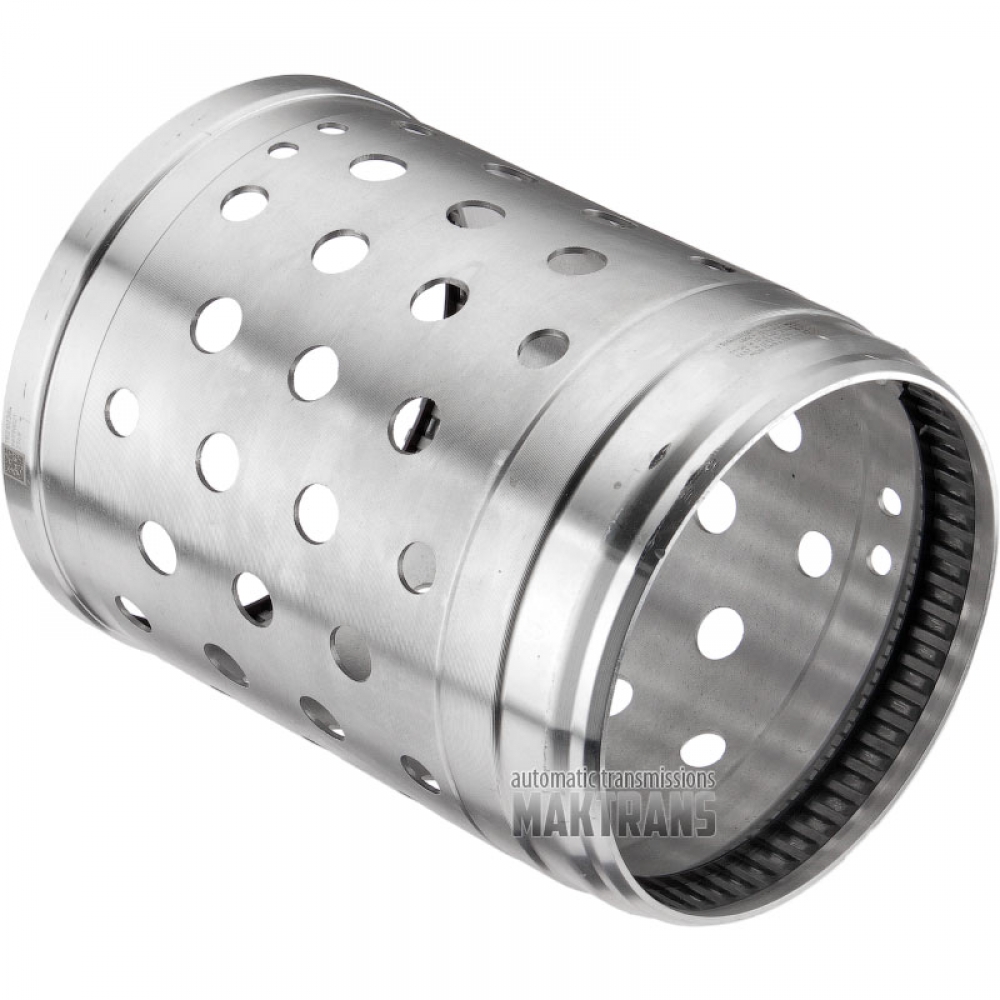

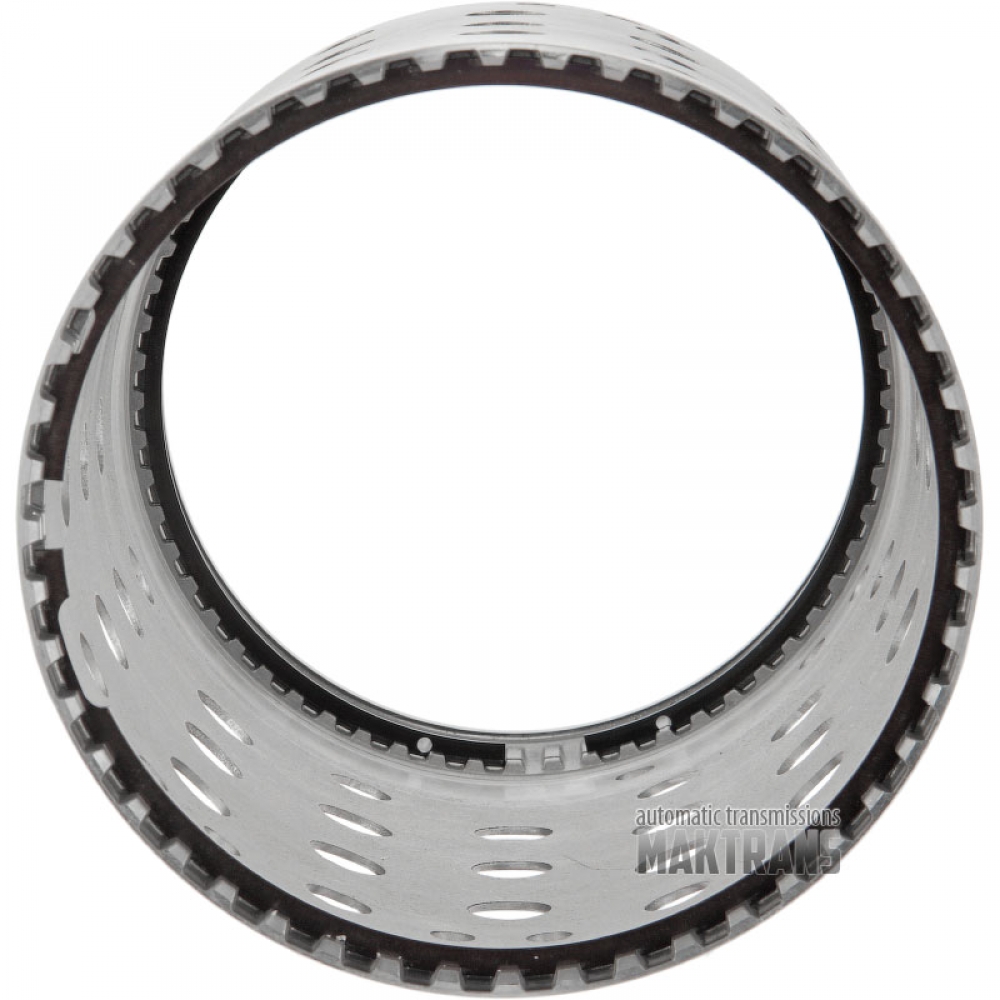

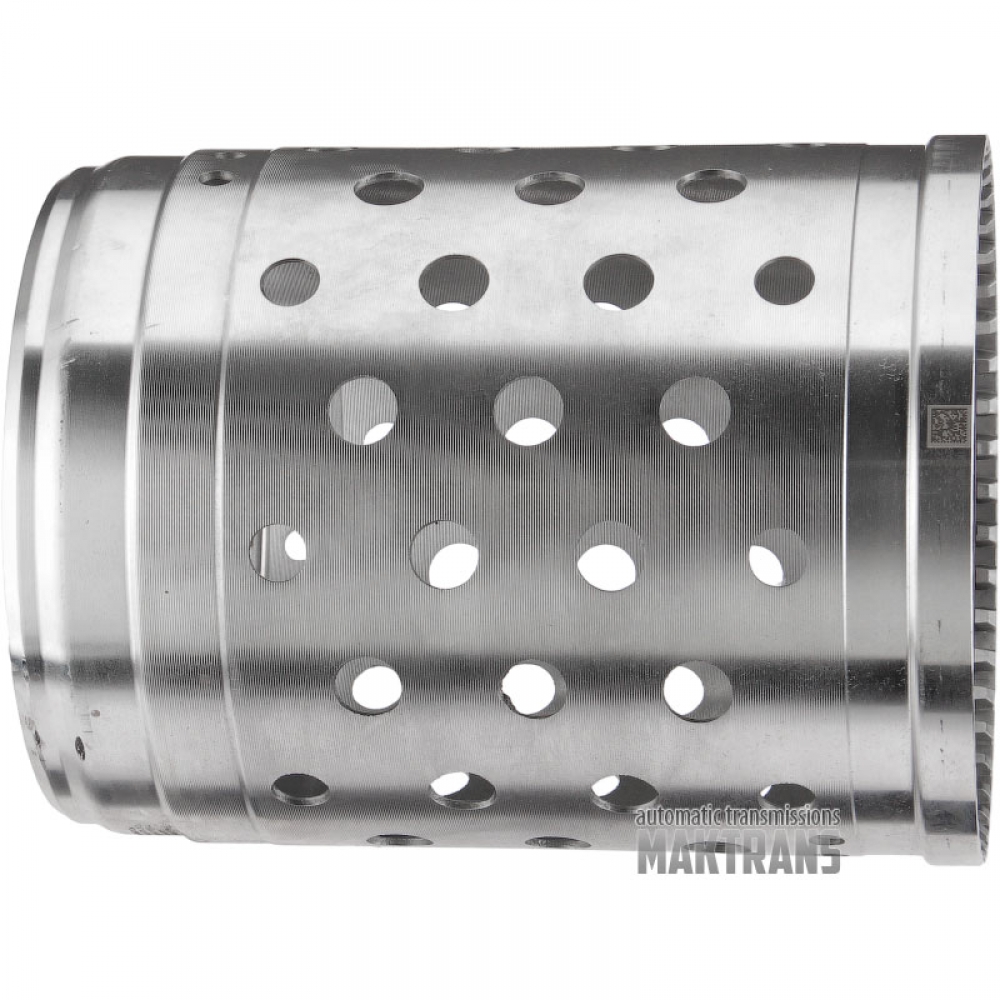

Panewka / piasta do koła pierścieniowego nr 4 ZF 8HP70 8HP75 GEN2 / [do koła pierścieniowego nr 4 średnica zewnętrzna 179,45 mm]

• Wysokość całkowita - 250 mm;
• Średnica zewnętrzna koła pierścieniowego nr 4 od strony montażu koła zębatego (tył) - 186,30 mm;
• Średnica zewnętrzna po stronie montażu przekładni planetarnej nr 1 (przód) - 197,20 mm;

Panewka/piasta koła pierścieniowego nr 4 drugiej generacji przekładni ZF 8HP70 8HP75 8HP55A 8HP65A ma zwiększony rozmiar w miejscu osadzenia koła pierścieniowego planetarki nr 4.

Koło pierścieniowe nr 4 w takich przekładniach ma również zwiększoną średnicę. Średnica zewnętrzna koła zębatego wzdłuż zębów mocujących w obudowie piasty 179,45 mm.

Koło pierścieniowe starego typu (średnica zewnętrzna wzdłuż zębów mocujących w korpusie panewki wynosi 177,05 mm) nie jest odpowiednie; po zamontowaniu pomiędzy kołem zębatym a panewką powstaje szczelina, uniemożliwiająca niezawodne zamocowanie koła pierścieniowego w panewce/ korpusie piasty. (rys. 2)
