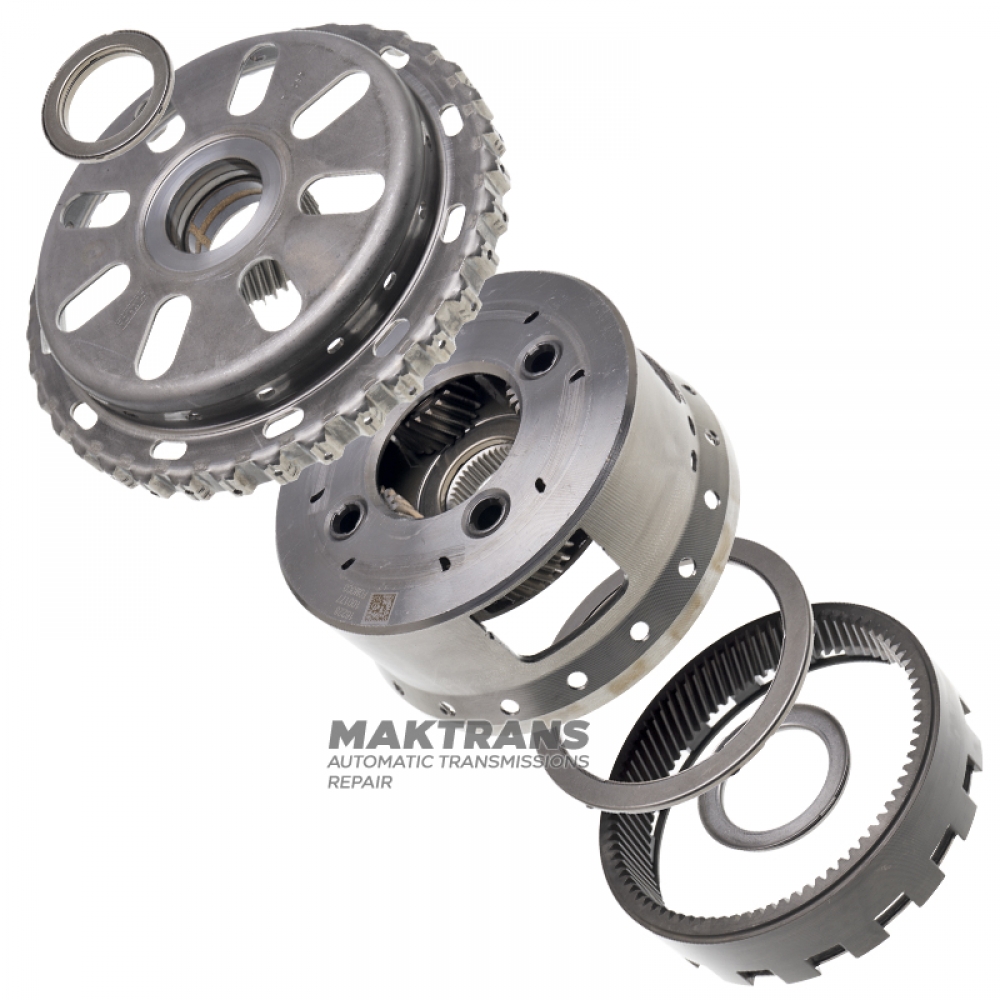

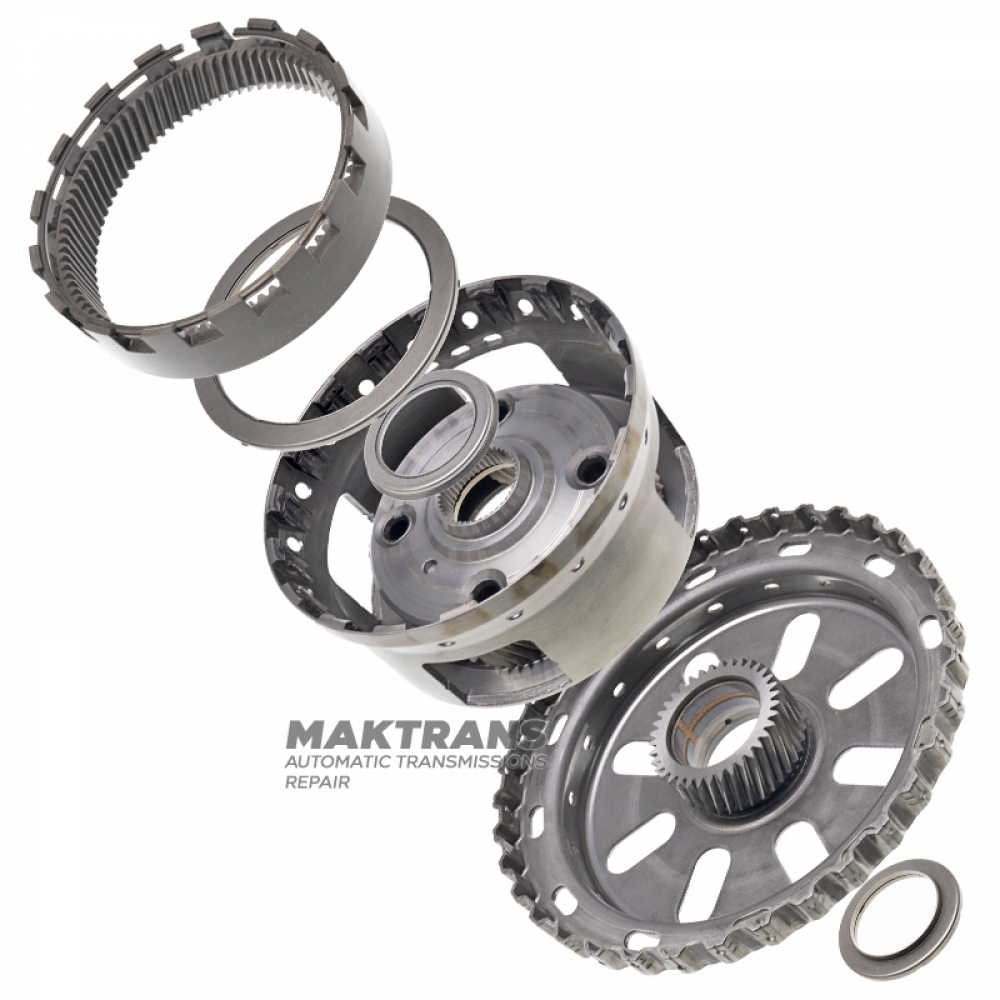

Przekładnia planetarna WYJŚCIOWA FORD 6F15 FD8Z-7D491-A FD8Z-7A019-A - 4 zębniki (23 zębów), koło reflektorów 37 zębów, koło koronowe 87 zębów

Przekładnia planetarna:

• Wysokość całkowita - 68 mm;
• Liczba satelitów - 4 szt.;
• Liczba zębów na satelicie wynosi 23 szt .;
• Liczba wypustów po wewnętrznej stronie wynosi 43 szt.;

Sprzęt słoneczny:

• Wysokość całkowita - 34 mm;
• Liczba zębów - 37 szt.:
• Średnica zewnętrzna przekładni - 54,20 mm;
• Średnica wewnętrzna tulei - 34,70 mm;
• Średnica zewnętrzna piasty 1-2-3-4 Sprzęgło - 186,35 mm;

Pierścień zębaty:

• Wysokość całkowita - 33,55 mm;
• Liczba zębów - 83 szt.:
• Średnica zewnętrzna przekładni - 130,60 mm;

Namiar:
1.

• Średnica zewnętrzna - 108 mm;
• Średnica wewnętrzna - 87,50 mm;
• Grubość - 3,45 mm;

2.

• Średnica zewnętrzna - 57,25 mm;
• Średnica wewnętrzna - 40,20 mm;
• Wysokość - 5,35 mm;

3.

• Średnica zewnętrzna - 51,35 mm;
• Średnica wewnętrzna - 36,35 mm;
• Wysokość - 6,55 mm;
