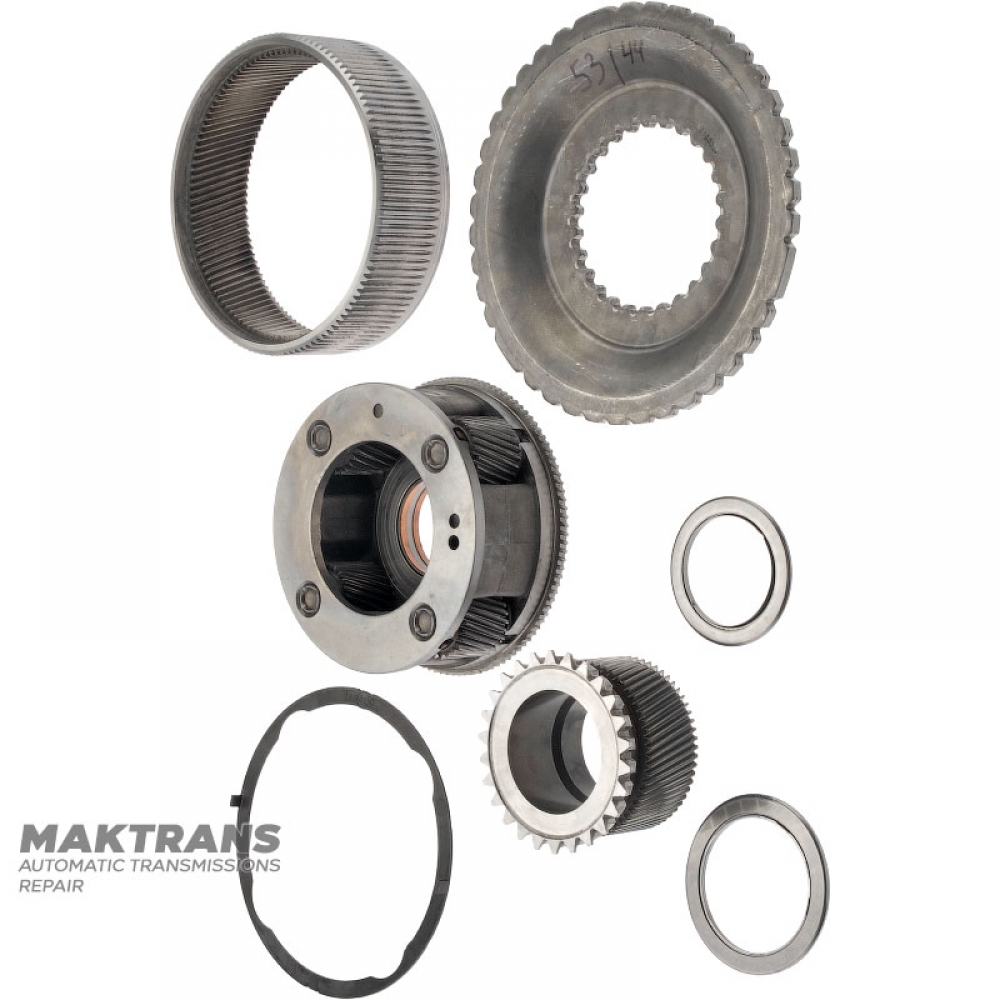

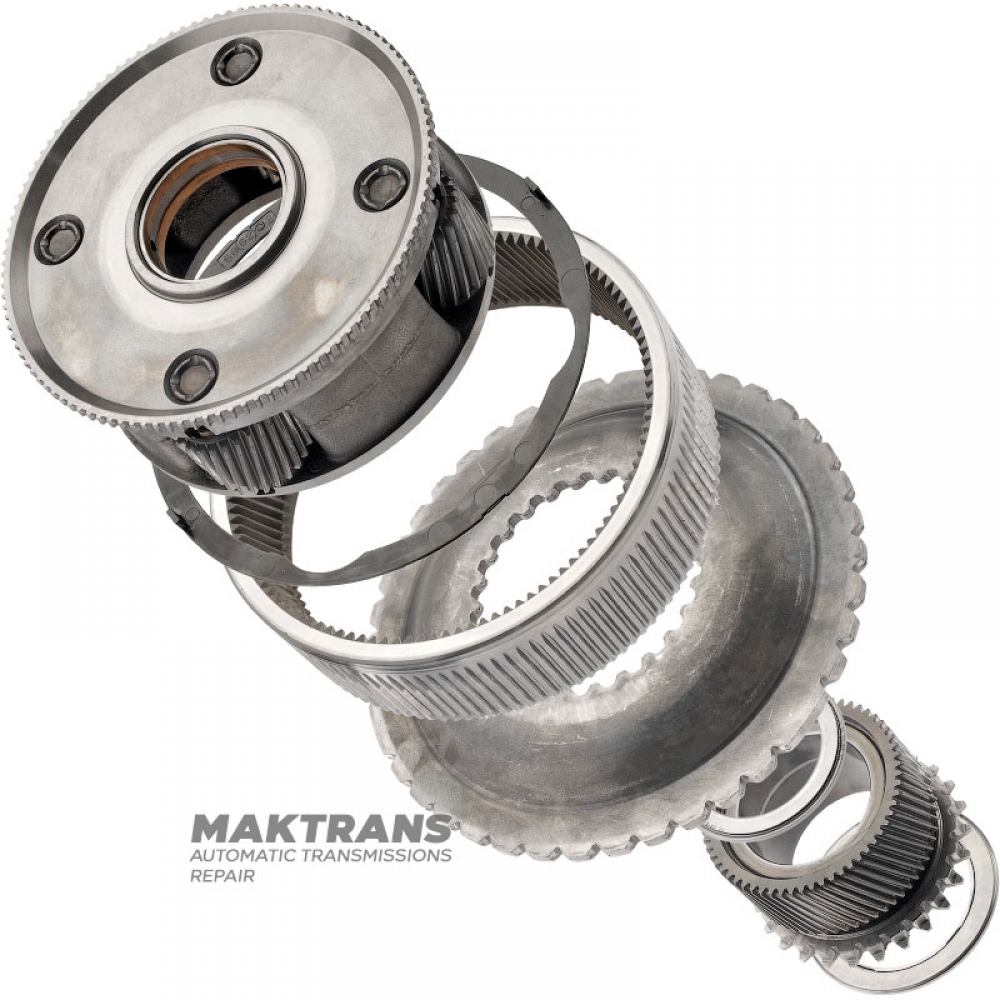

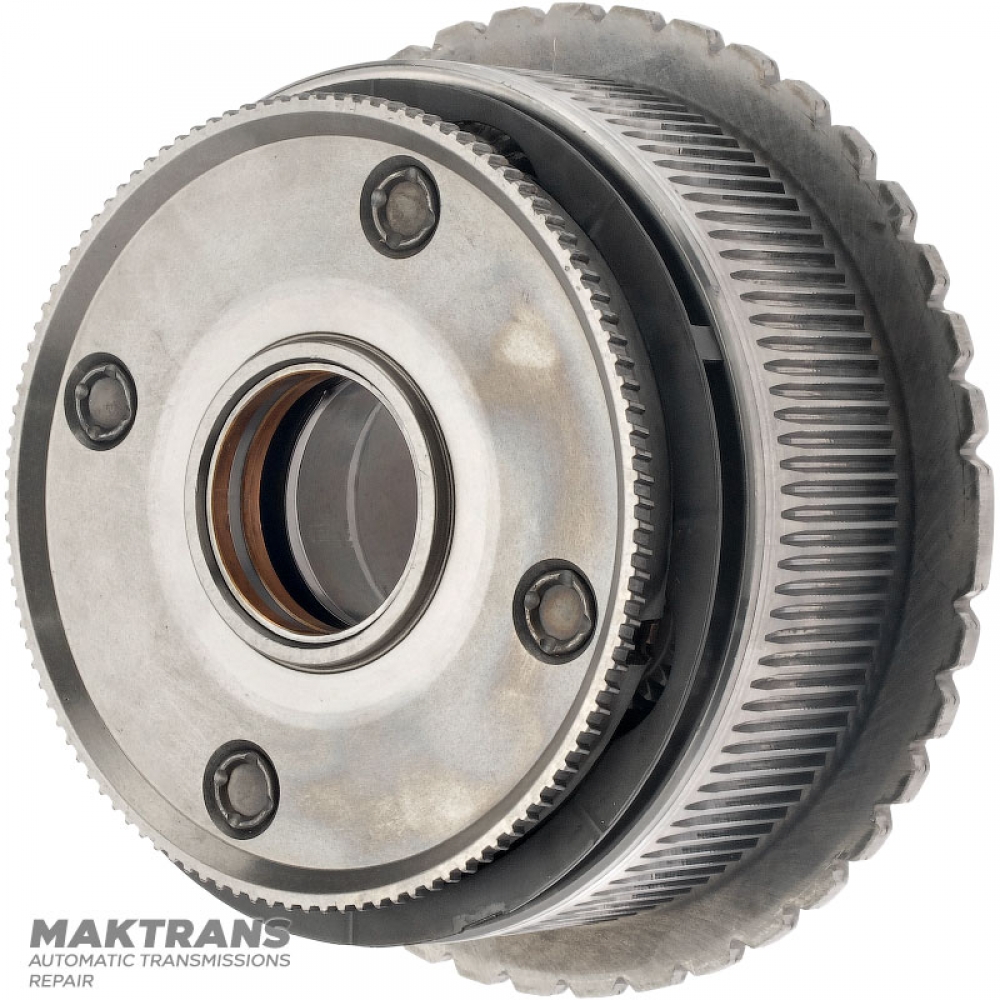

Przekładnia planetarna P1 (przód) ALLISON 1000, 2000 — 4 satelity (25 zębów), wysokość wieńca zębatego 53,15 mm (wysokość piasty C3 ≈ 44 mm) 29541704, 29541008, 29546706, 29537433

Przekładnia planetarna P1:

*Obudowa przekładni planetarnej NIE posiada wycięcia na gniazdo łożyska po stronie tulei (patrz rys.)

• Wysokość całkowita - 64 mm;
• Średnica wewnętrzna tulei - 50,50 mm;
• Średnica zewnętrzna koperty - 149 mm;
• Średnica zewnętrzna wieńca zębatego - 158,10 mm;
• Ilość satelitów - 4 szt.;
• Ilość zębów na satelitach - 25 szt.;

Koło zębate:

• Wysokość całkowita - 53,15 mm;
• Średnica zewnętrzna - 174,35 mm;
• Ilość zębów na kole zębatym - 111 szt.;

Piasta sprzęgła C3:

• Wysokość piasty - 44 mm;
• Liczba zębów po stronie zewnętrznej (piasta sprzęgła C3) - 117 szt.;

Sprzęt słoneczny:

• Wysokość całkowita - 59,20 mm;
• Ilość zębów - 61 szt.;
• Średnica zewnętrzna - 87,20 mm;

Kołnierz koła słonecznego:

• Wysokość - 23 mm;
• Średnica zewnętrzna - 204,55 mm;
• Ilość zębów po stronie wewnętrznej - 26 szt.;
• Numer części - 29531094;
