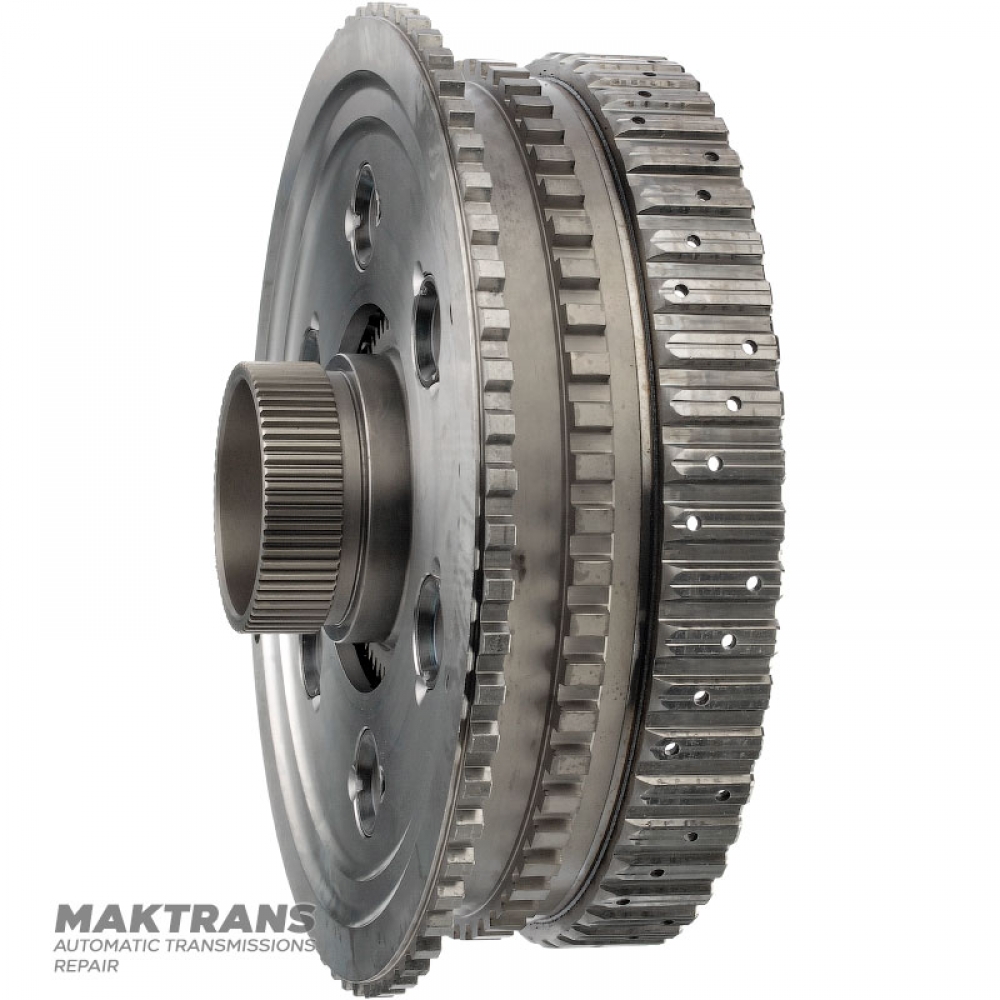

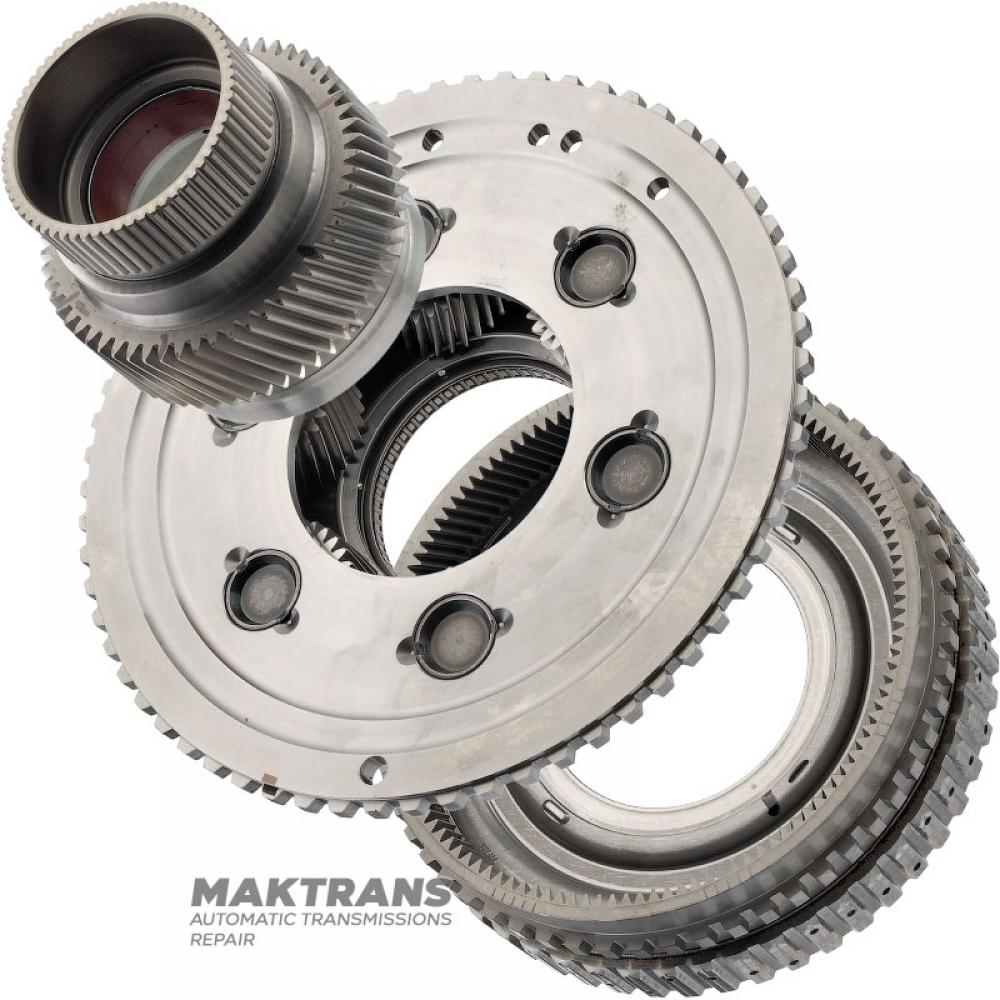

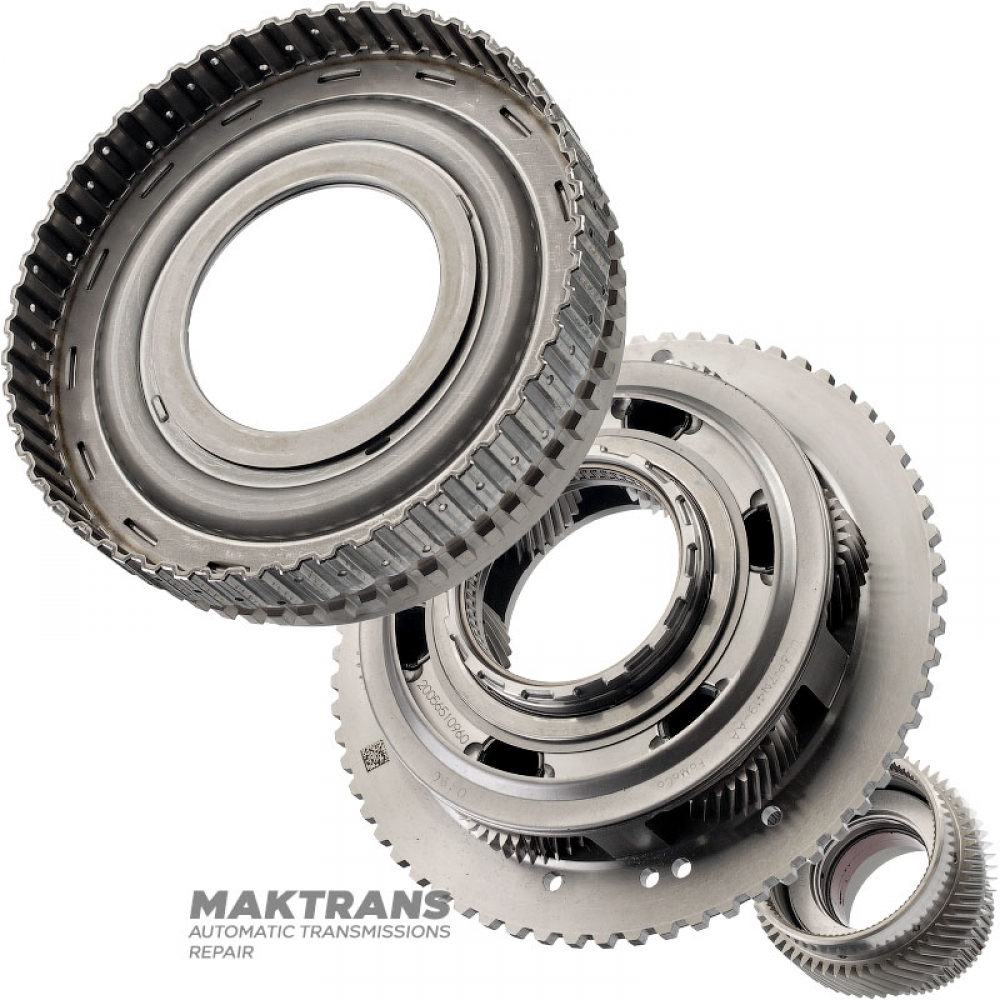

Przekładnia planetarna nr 1 (6 satelitów, 32 zęby) FORD 10R140 — LC3P-7N419-AA, LC3P-7H500-AE

Przekładnia planetarna:

• Wysokość całkowita - 58 mm;
• Średnica wewnętrzna łożyska igiełkowego wynosi 78,10 mm;
• Ilość satelitów - 6 szt.;
• Ilość zębów na satelitach - 32 szt.;
• Średnica zewnętrzna obudowy satelity wynosi 176 mm;
• Ilość zębów na wieńcu zębatym - 64 szt.;
• Średnica zewnętrzna zewnętrznego pierścienia zębatego wynosi 233,30 mm;

Sprzęt przeciwsłoneczny:

• Wysokość całkowita - 84 mm;
• Ilość zębów - 58 szt.;
• Średnica zewnętrzna koła zębatego - 89,50 mm;
• Szerokość koła zębatego - 26,45 mm;
• Średnica wewnętrzna tulei wynosi 42 mm;
• Ilość rowków po stronie zewnętrznej - 63 szt.;
• Ilość rowków po stronie wewnętrznej - 94 szt.;
• Średnica zewnętrzna zewnętrznej części roboczej wynosi 77,95 mm;

Koło zębate:

• Wysokość całkowita - 62 mm;
• Średnica wewnętrzna - 95,65 mm;
• Ilość zębów koła koronowego - 122 szt.;
• Średnica zewnętrzna piasty - 213,15 mm;

Namiar:

Nr 1 (łożysko:

• Grubość - 3,45 mm;
• Średnica zewnętrzna - 120,70 mm / 113,25 mm;
• Średnica wewnętrzna - 94,25 mm;
• Ilość łożysk w zestawie - 2 szt.;

Nr 2 (łożysko koła słonecznego):

• Wysokość - 7,35 mm;
• Średnica zewnętrzna - 67,40 mm;
• Średnica wewnętrzna - 44,20 mm;
• Ilość w zestawie - 1 szt.;
