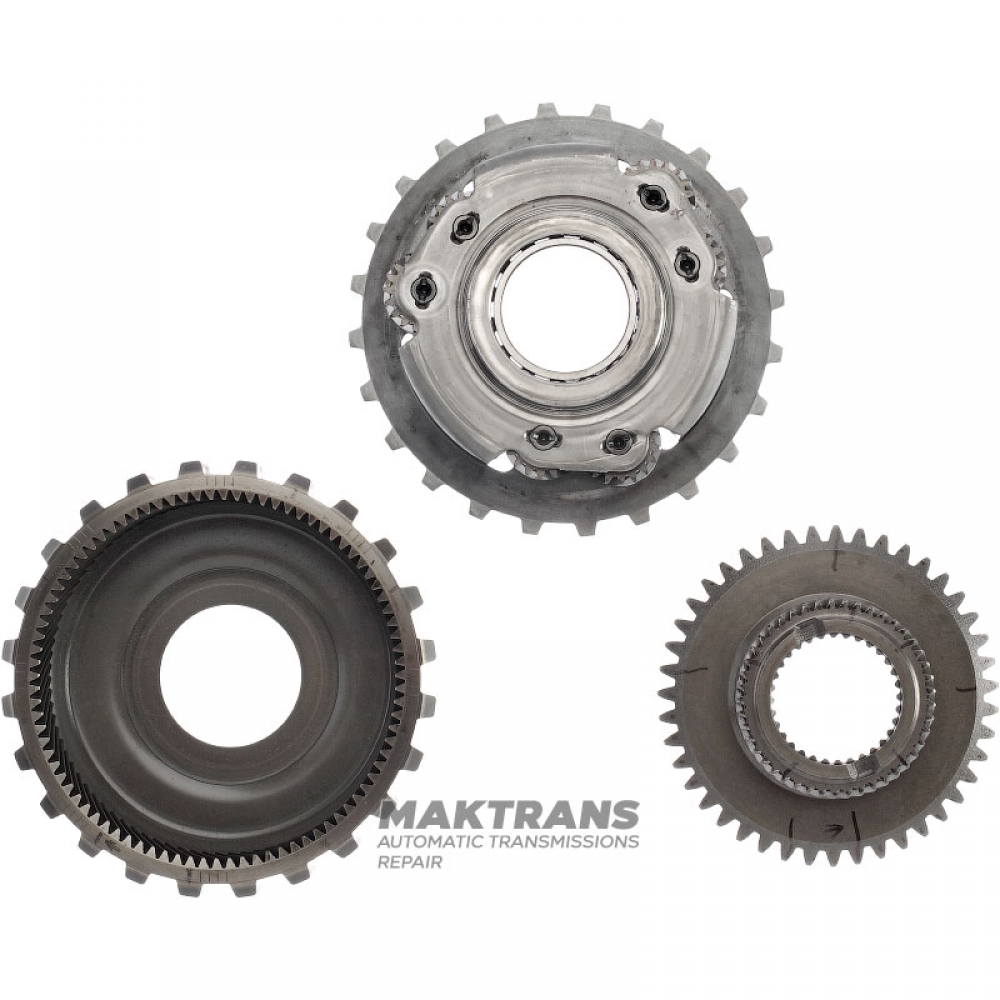

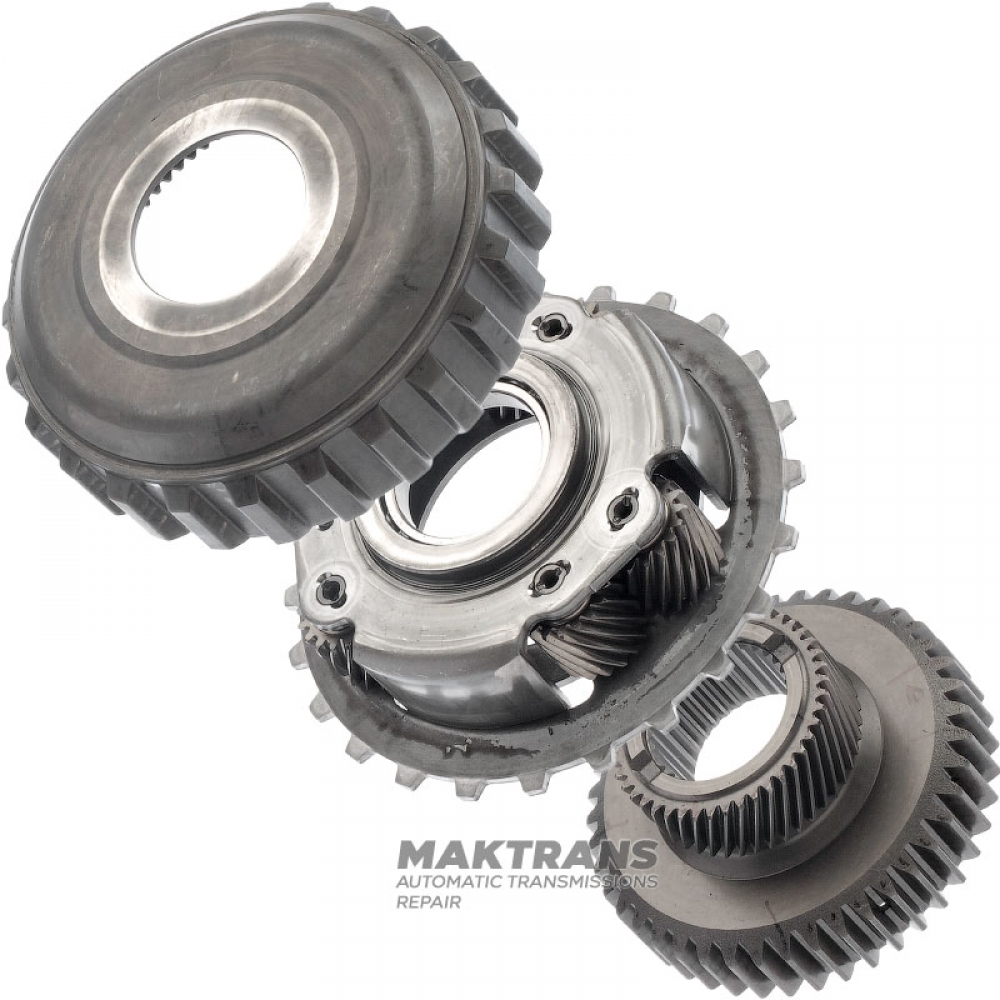

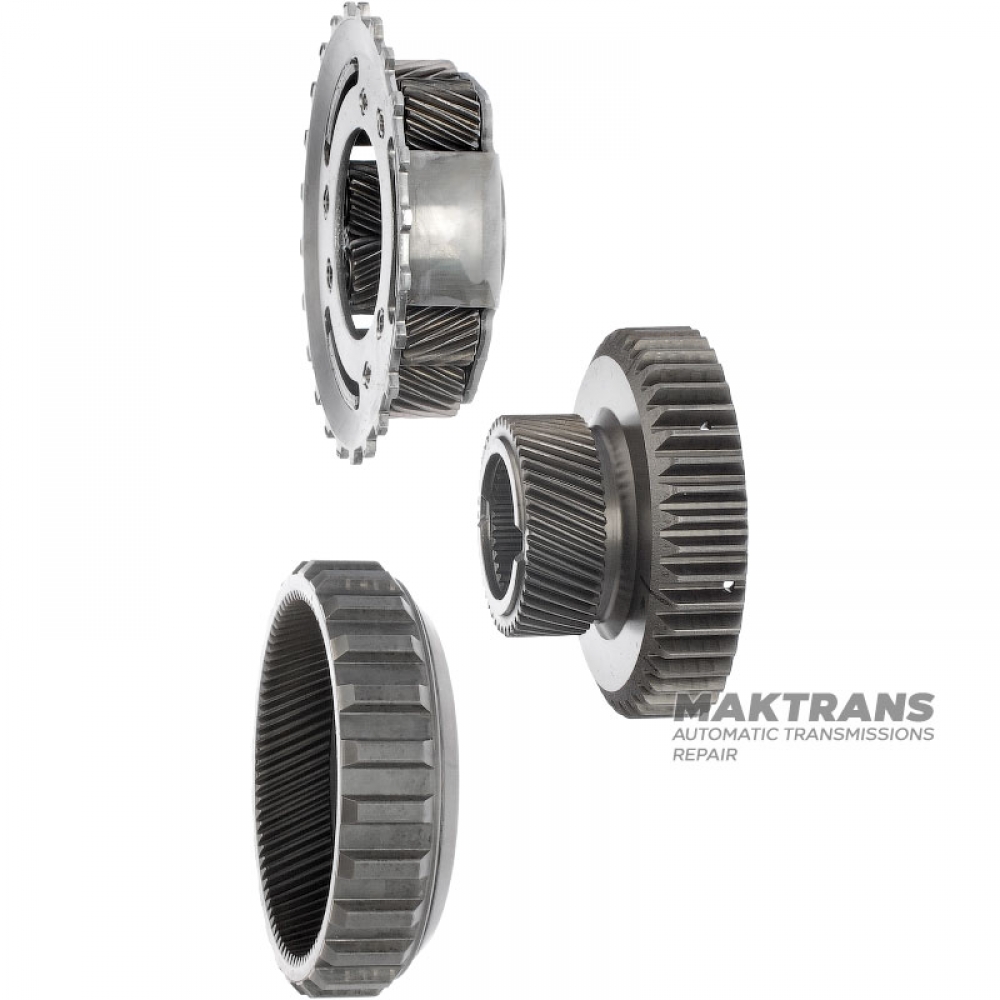

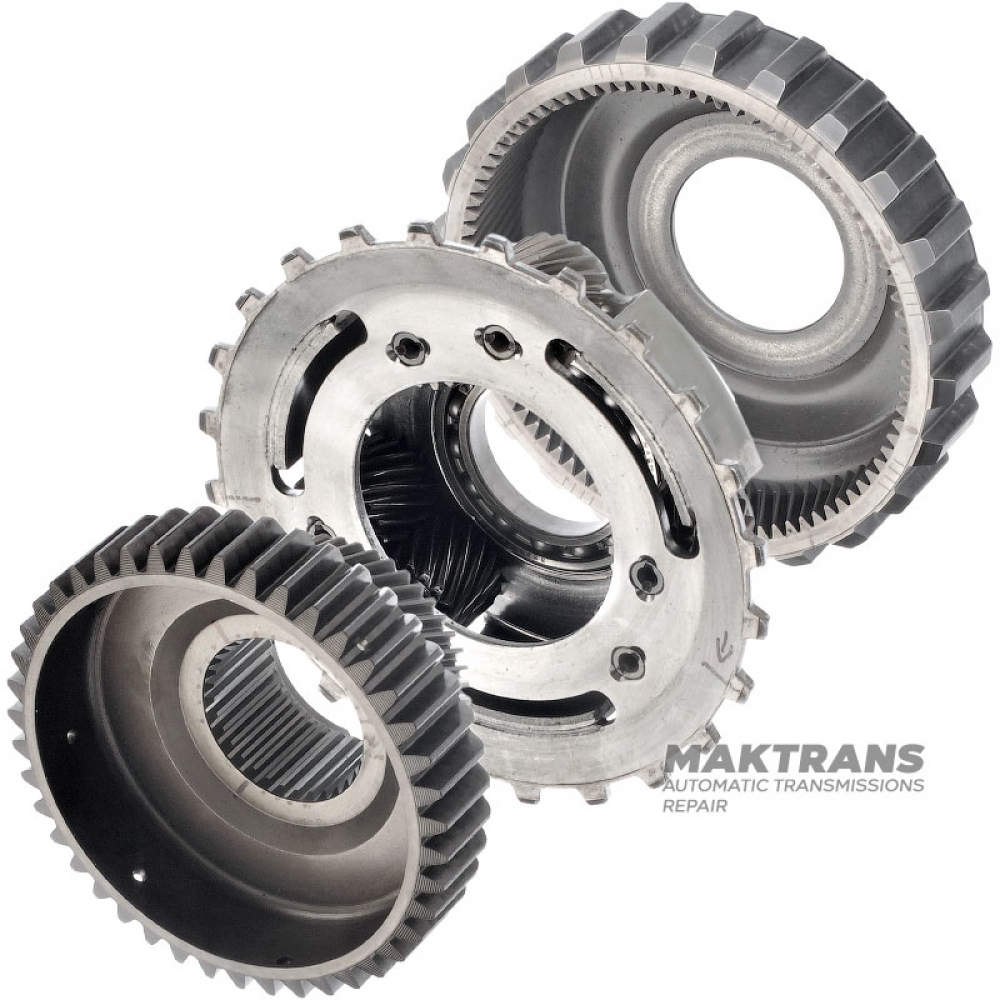

Przekładnia planetarna HONDA JDJC M3WC (3x3 zębniki / 17 x 18 zębów, korona 87 zębów, koło słoneczne 45 zębów (zewnętrzna Ø 51,05 mm)

Przekładnia planetarna:

• Wysokość całkowita - 35 mm;
• Ilość satelitów - 3 / 3 szt.;
• Liczba zębów kół zębatych wynosi 17 zębów (od strony koła słonecznego) / 18 zębów (od strony koła koronowego);
• Ilość zębów na koronie - 24 szt.;
• Zewnętrzna średnica koła koronowego wynosi 118,25 mm;
• Wewnętrzna średnica centralnego łożyska kulkowego wynosi 33,05 mm;
• Oznaczenie łożyska - NACHI 33BC04R1;

Sprzęt słoneczny:

• Wysokość całkowita - 47,40 mm;
• Liczba zębów na kole zębatym wynosi 45 szt.;
• Średnica zewnętrzna przekładni - 51,05 mm;
• Ilość wypustów wewnątrz wynosi 32 szt.;
• Zewnętrzna średnica koła zębatego w piaście wynosi 90,55 mm;
• Ilość zębów na piaście - 43 szt.;

Pierścień zębaty:

• Wysokość całkowita - 34,55 mm;
• Średnica wewnętrzna - 38,15 mm;
• Ilość zębów na przekładni - 87 szt.;
• Ilość zębów na zewnątrz - 24 szt.;
• Średnica zewnętrzna przekładni - 114,15 mm;

Tagi: 235115T0000 23500R3W000 235205T0000
