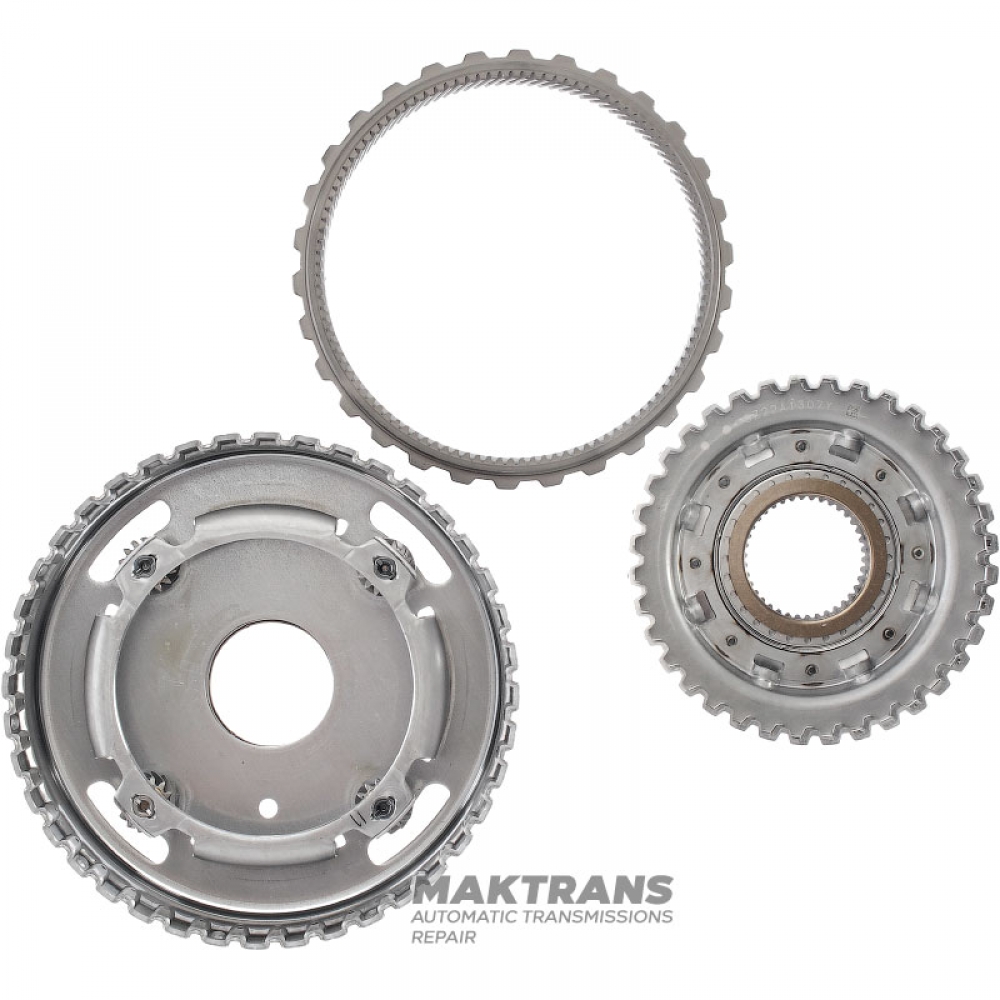

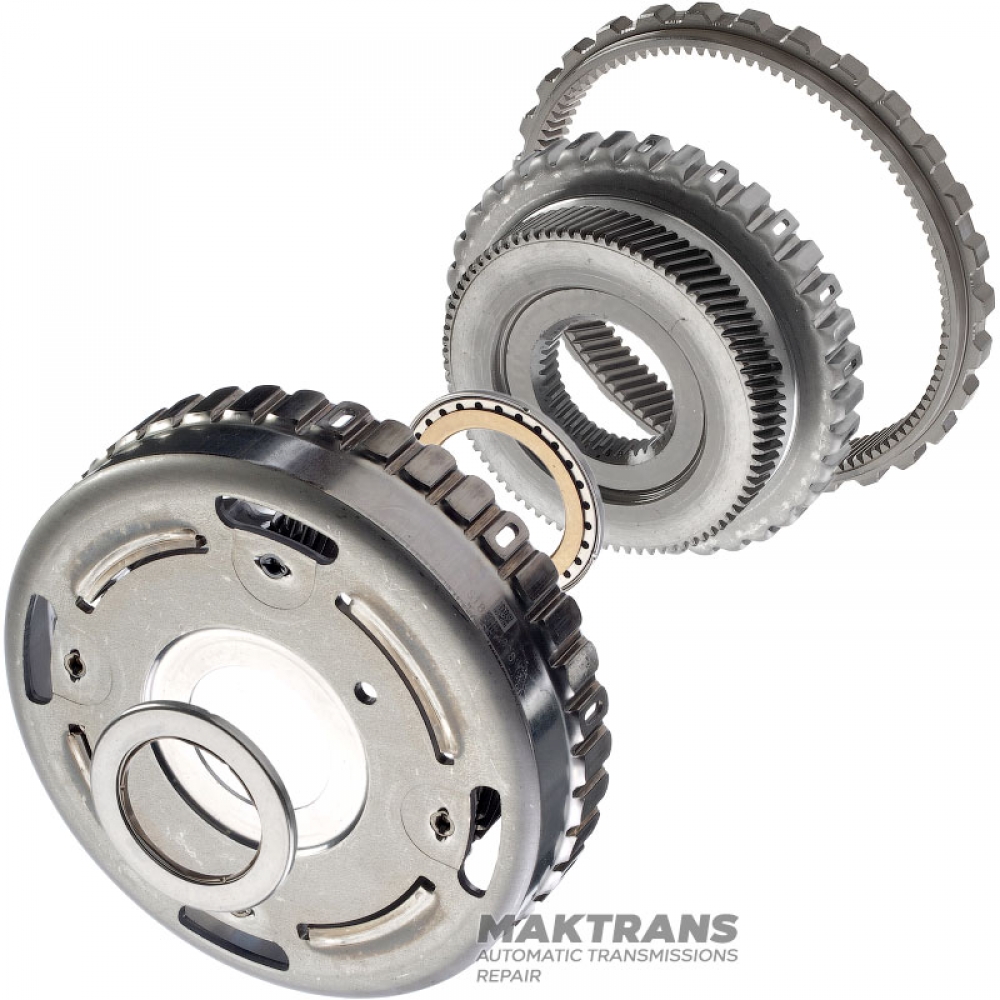

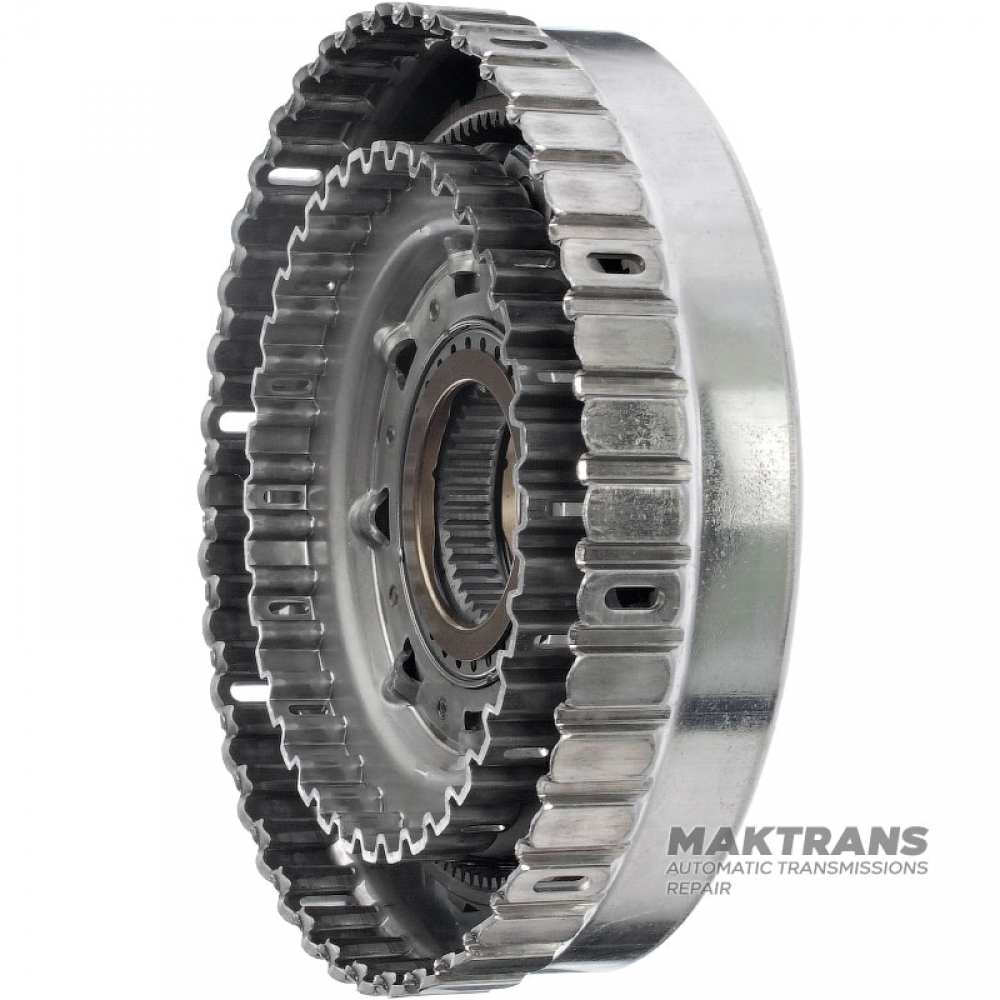

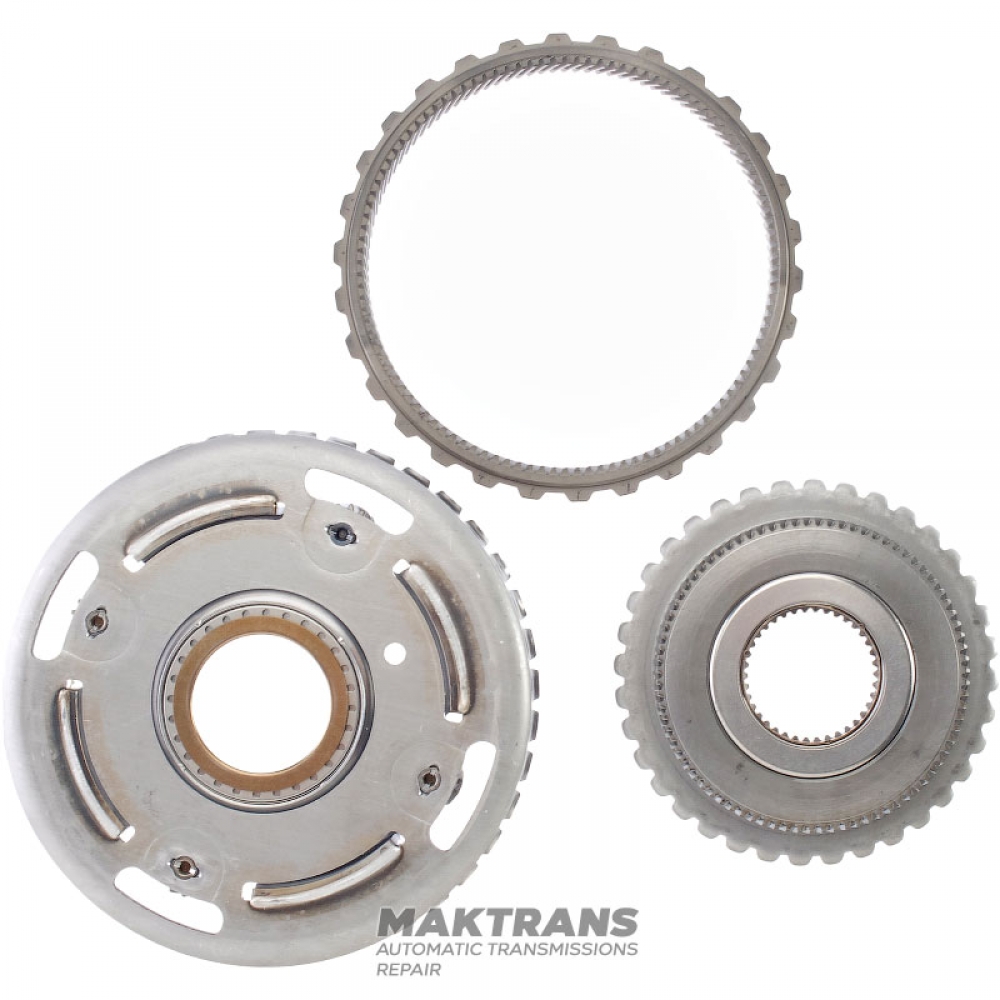

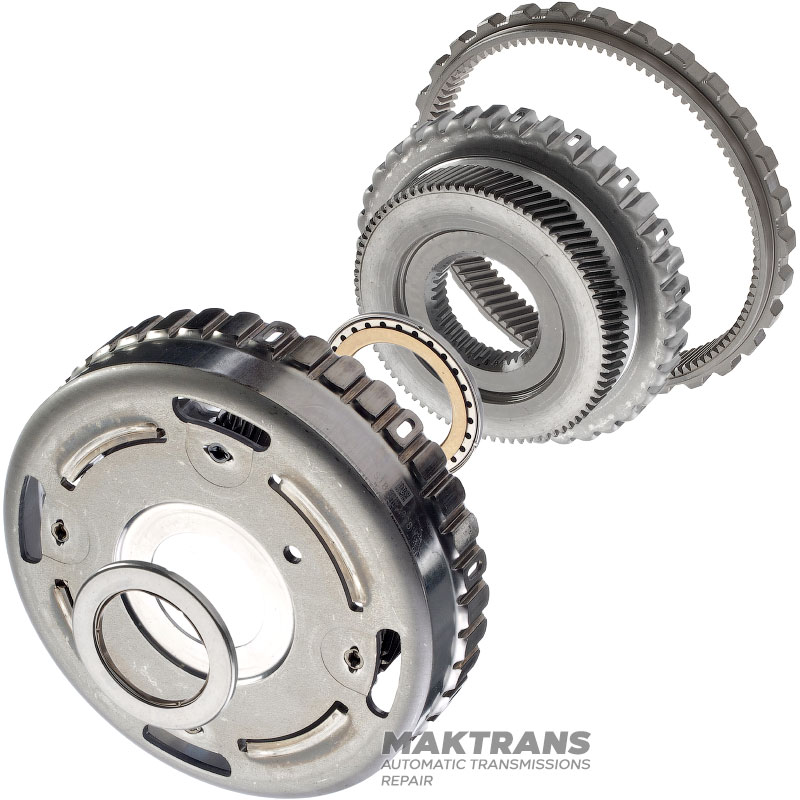

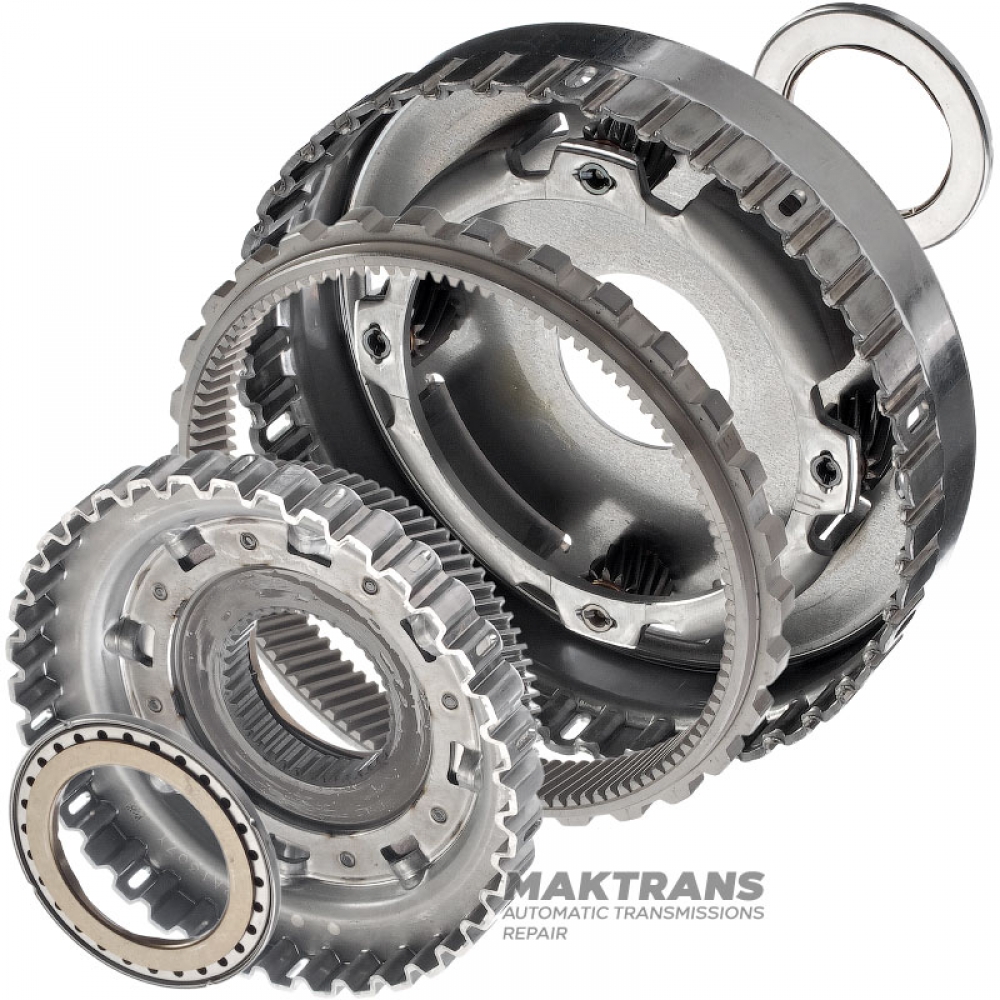

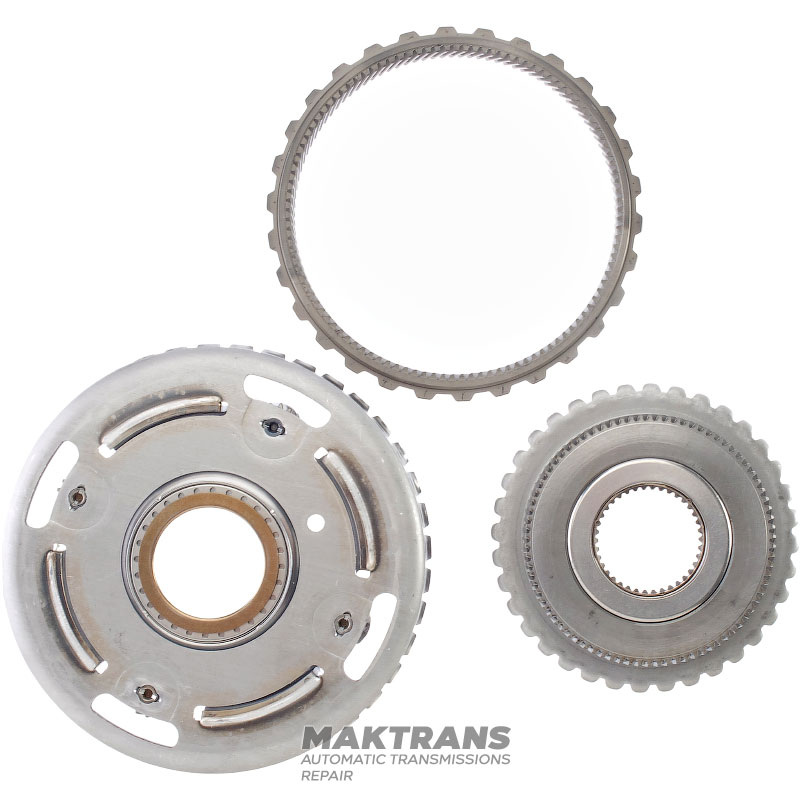

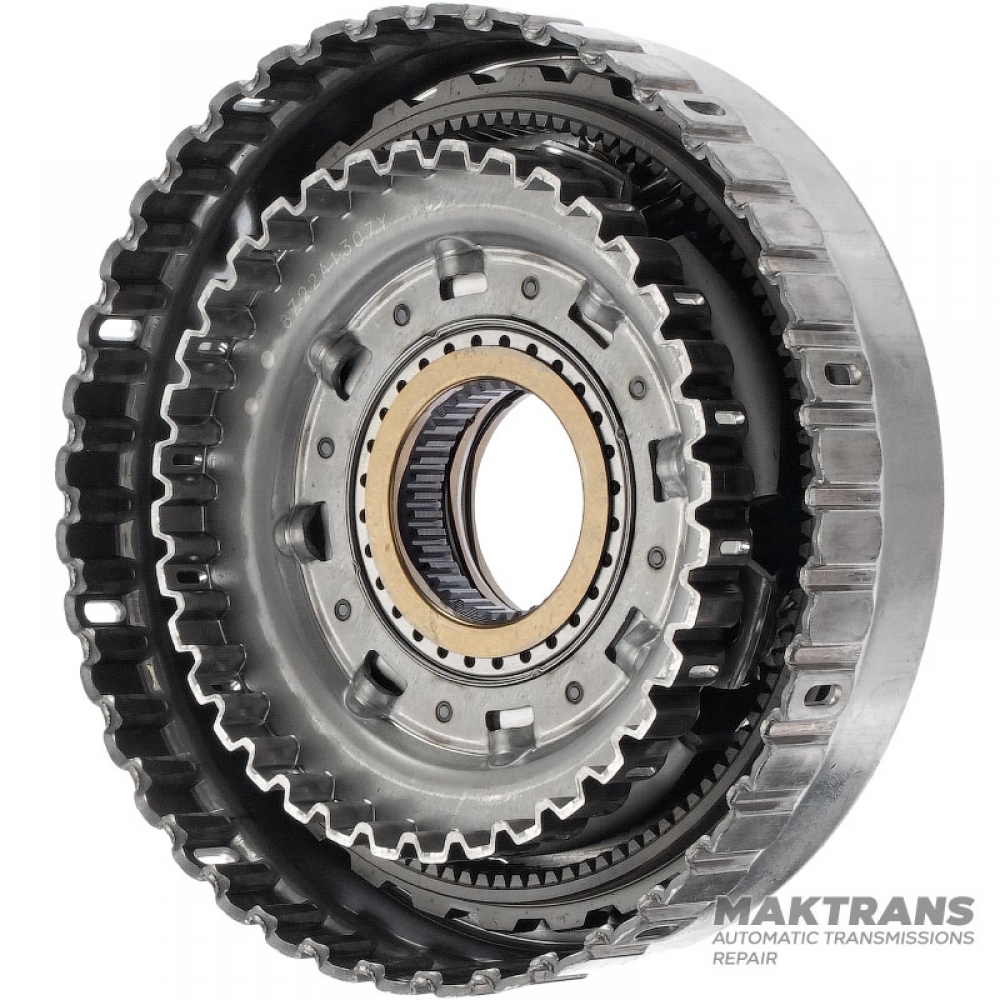

Planetarka JATCO CVT JF016E / [4 satelity (14 zębów), koło pierścieniowe 110 zębów (szerokość 16,15 mm), koło słoneczne 82 zęby (zewnętrzna Ø 93,50 mm]

Przekładnia planetarna 2762A002:

• Całkowita wysokość koperty wynosi 42 mm;
• Średnica zewnętrzna obudowy 162,05 mm;
• Średnica wewnętrzna - 42 mm;
• Liczba satelitów - 4 szt.;
• Liczba zębów na satelicie wynosi 14 szt .;

Koło słoneczne 2763A016:

• Wysokość całkowita - 35 mm;
• Ilość zębów na przekładni - 82 szt.;
• Średnica zewnętrzna przekładni - 93,50 mm;
• Średnica zewnętrzna piasty - 117,90 mm;
• Wysokość piasty - 13,80 mm;
• Liczba wypustów po wewnętrznej stronie wynosi 38 szt.;

Koło pierścieniowe 2721A030:

• Liczba zębów - 110 szt.;
• Szerokość przekładni - 16,15 mm;
• Ilość zębów na zewnątrz - 30 szt.;
• Średnica zewnętrzna po zewnętrznej stronie zębatej - 144,30 mm;

Łożysko igiełkowe oporowe 2950A005:

• Średnica zewnętrzna - 60,85 mm;
• Średnica wewnętrzna - 40,25 mm;
• Grubość - 3,80 mm;
• Ilość w zestawie - 3 szt.;

Tagi: 2950A005
