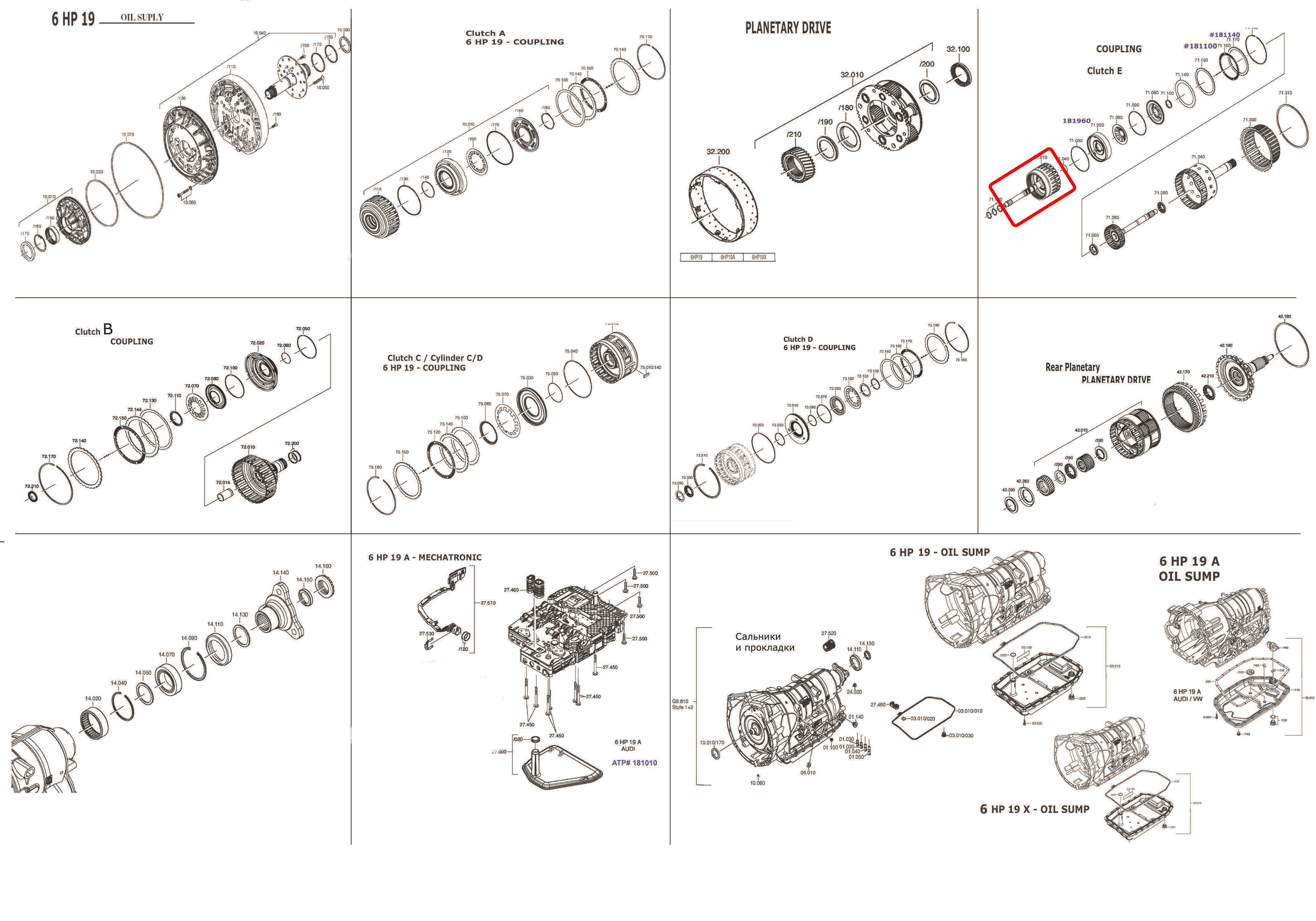

Wał wejściowy kosz E Clutch ZF 6HP19A 1071271109 (grubość wału 25,90 mm, 6 tarcz ciernych)

Wał wejściowy kosz E Clutch ZF 6HP19A 1071271109 (grubość wału 25,90 mm, 6 tarcz ciernych)

•     Wysokość całkowita - 298 mm.
•     Średnica części roboczej wału nad częścią wielowypustową wynosi 17,95 mm.
•     Średnica części roboczej wału u podstawy kosza wynosi 25,90 mm.
•     Wysokość wału (od podstawy kosza) wynosi 243 mm.
•     Wysokość kosza (uwzględniając koło koronowe) - 89,5 mm.
•     Liczba wypustów na wale wynosi 27 sztuk.
•     Średnica wielowypustu wynosi 22 mm.

Koło zębate koronowe:

•     Liczba zębów wynosi 71 szt.
•     Zewnętrzna średnica koła koronowego wynosi 130 mm.
•     Średnica wewnętrzna koła koronowego wynosi 112,60 mm.
•     Wysokość koła koronowego (części zębatej) wynosi 24 mm.

Wnętrze kosza:

•     Głębokość kosza (od góry do gniazda pierścienia ustalającego) wynosi 0,50 mm.
•     Głębokość kosza od gniazda pierścienia ustalającego do tłoka (miejsce montażu przekładek stalowych i tarcz ciernych) wynosi 24 mm.

Zestaw przekładek stalowych i tarcz ciernych do pakietu sprzęgła E CLUTCH:

    Całkowita grubość pakietu wynosi 23,50 mm.

Płytka oporowa (dociskowa):

•     Grubość - 3,20 mm.
•     Średnica wewnętrzna wynosi 97,05 mm.
•     Liczba zębów wynosi 24 szt.
•     Ilość płytek w zestawie wynosi 1 szt.

Tarcza cierna:

•     Grubość - 1,60 mm.
•     Średnica zewnętrzna - 123,85 mm.
•     Liczba zębów wynosi 30 sztuk.
•     Liczba tarczek w zestawie wynosi 6 szt.

Przekładka stalowa:

•     Grubość - 1,50 mm.
•     Średnica wewnętrzna wynosi 97 mm.
•     Liczba zębów wynosi 24 szt.
•     Liczba przekładek w zestawie wynosi 6 szt.

Płyta dociskowa/ sprężynowa (stalowa):

•     Grubość - 0,75 mm.
•     Średnica wewnętrzna wynosi 101 mm.
•     Liczba zębów wynosi 24 szt.
•     Liczba płytek w zestawie wynosi 1 szt.

Powody dla wymiany wału:

• Blokujący pierścień rwie krawędzi i tarcze  wylatują na zewnątrz. Przy tym znikają 4,5,6 biegi.
• Wał wewnątrz kosza E 6HP19  przekręca się, w takim wypadku samochód  nie jedzie w ogóle.
• Pęknięcie w dnie kosza E ,  konsekwencje – ślizganie się  od 4 do 6 biegu..

Audi A6 Quattro (V6 3.2L, V8 4.2L), A8 (V6 3.0L, 3.2L, V8 3.7L, 4.2L), Allroad (V6 2.7L, 3.0L, 3.2L, V8 4.8L)
