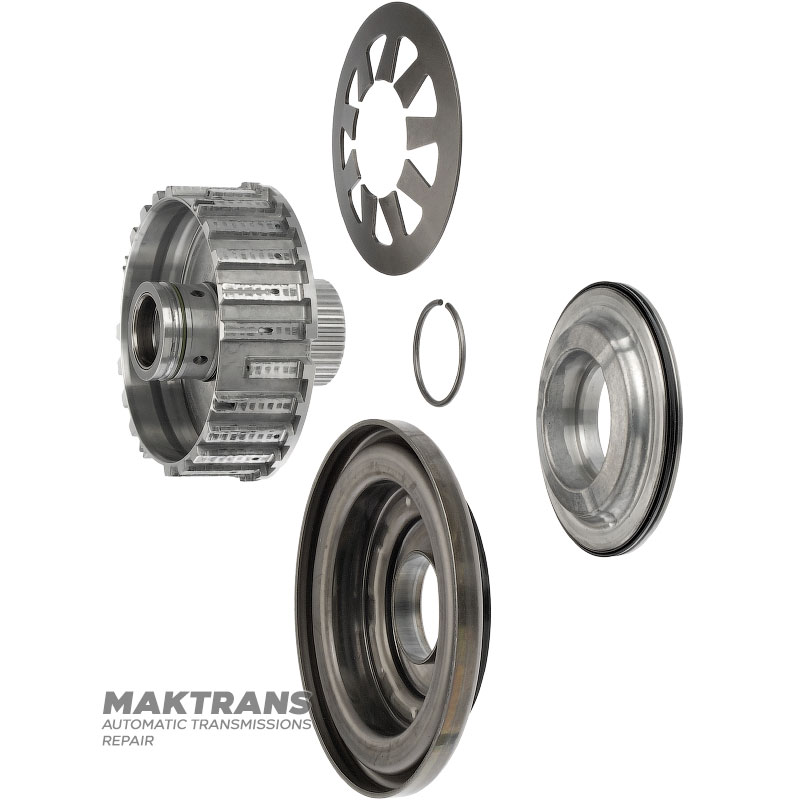

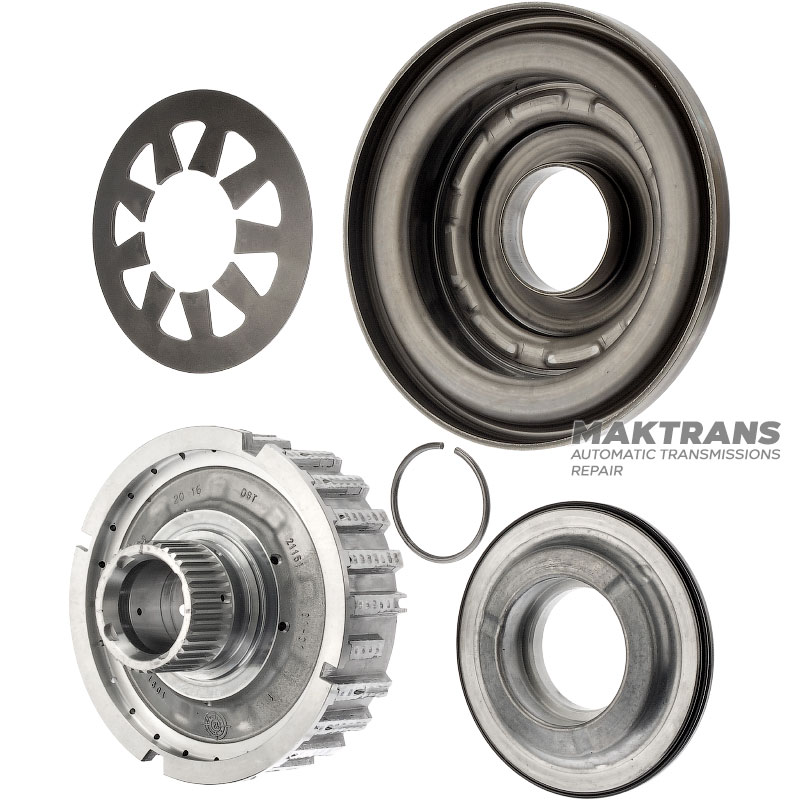

Kosz urządzenia ZF 8HP90, 8HP90A, 8HP90A HIS, 8HP90A74 - 7 tarcz ciernych, 1091471010, 1091471008, 0501325663

Kosz sprzęgła E:

• Wysokość całkowita - 89 mm;
• Ilość rowków - 38 szt.;
• Wysokość bębna - 43,30 mm;
• Średnica zewnętrzna - 137 mm;

Tłok gumowany:

• Wysokość - 36 mm;
• Średnica zewnętrzna - 161,60 mm;
• Średnica wewnętrzna - 45,75 mm;
• Średnica zewnętrzna części gumowanej wynosi 117,15 mm;

Tłok aluminiowy

• Wysokość całkowita - 23,50 mm;
• Średnica zewnętrzna - 108,35 mm;
• Średnica wewnętrzna - 44,80 mm;

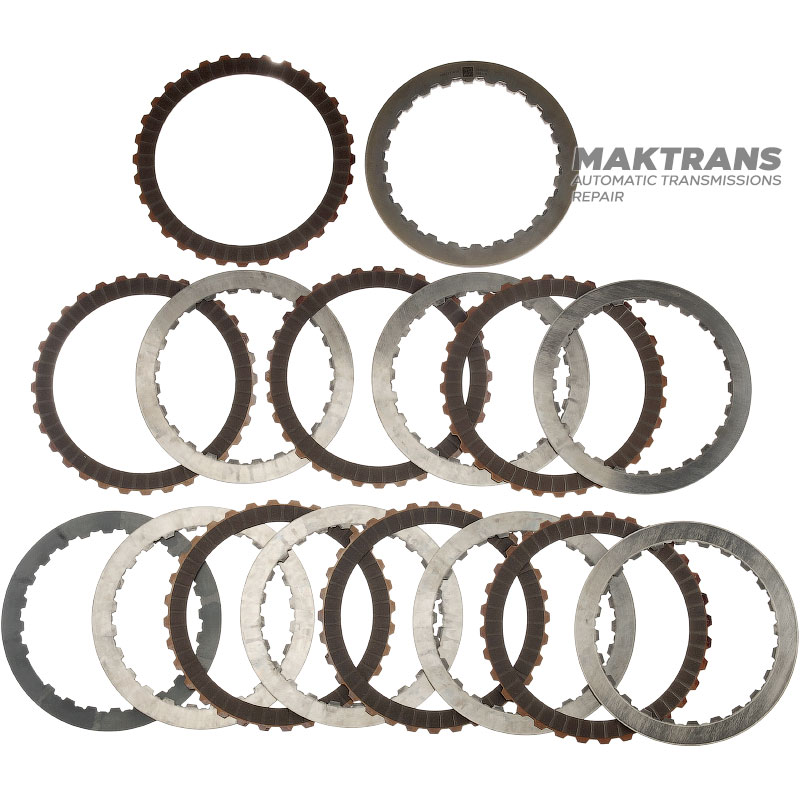

Zestaw tarcz stalowych i ciernych:

• Całkowita grubość zestawu wynosi 33,25 mm;

Dysk pomocniczy:

• Grubość - 3,60 mm;
• Średnica zewnętrzna - 163,45 mm;
• Ilość zębów - 24 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza cierna:

• Grubość - 2,10 mm;
• Średnica wewnętrzna - 135,70 mm;
• Ilość zębów - 32 szt.;
• Ilość krążków w zestawie - 7 szt.;

Tarcza stalowa:

• Grubość - 2,10 mm;
• Średnica zewnętrzna - 163,30 mm;
• Ilość zębów - 24 szt.;
• Ilość krążków w zestawie - 7 szt.;

Tarcza sprężynowa:

• Grubość - 0,50 mm;
• Średnica zewnętrzna - 163,30 mm;
• Ilość zębów - 22 szt.;
• Ilość krążków w zestawie - 1 szt.;
