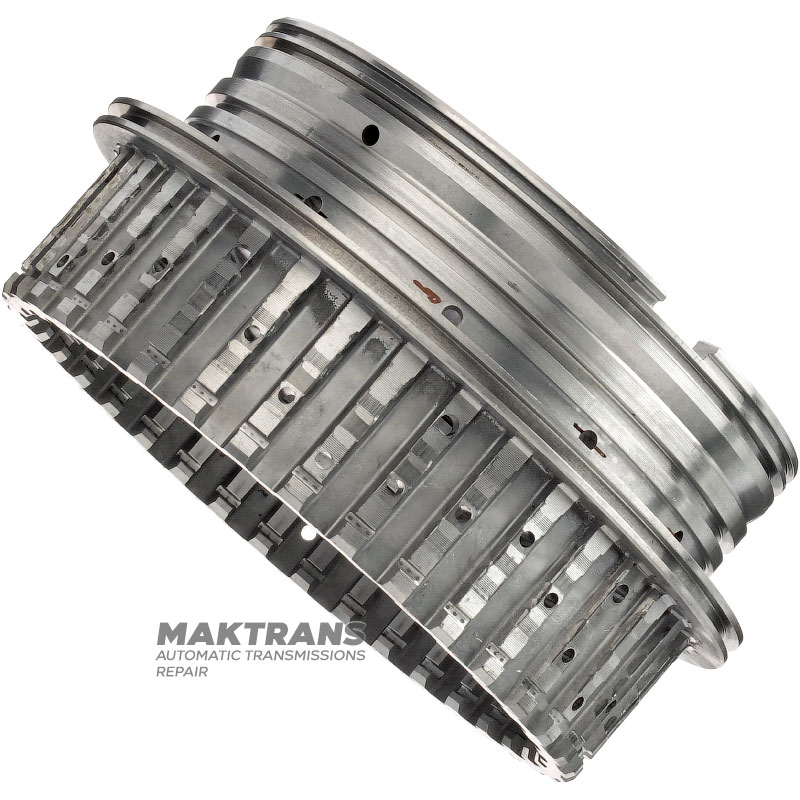

Kosz sprzęgła 4-6-R / 5-7 FORD 8F57 - K2GZ-7J251-A (12 otworów na obwodzie)

• Wysokość całkowita - 73 mm;
• Średnica zewnętrzna - 154,70 mm;
• Średnica wewnętrzna tulei - 46,50 mm;
• Liczba zębów po stronie zewnętrznej - 36 szt. (Ø zewn. 139,95 mm);
• Ilość zębów po stronie wewnętrznej - 36 szt.;

Kosz ten został zdemontowany ze używanych skrzyń biegów FORD 8F57, w których uszkodzeniu uległy wałki wejściowe.

Wyjęliśmy wał, który pierwotnie był wciśnięty w korpus bębna i wycięliśmy w nim wielowypusty. Na wewnętrznej powierzchni pozostały ślady poprzedniego dopasowania.

Aby przywrócić geometrię, naspawano nową warstwę aluminium, a następnie obrobiono ją do standardowego rozmiaru. Pozwala to na wciśnięcie nowego wału i zapewnia jego bezpieczne zamocowanie w korpusie bębna.

Powierzchnia może wykazywać lekką porowatość , co jest dopuszczalne. Podczas prasowania wał z ponad 200 małymi rowkami niezależnie formuje gniazda, tnąc je podczas prasowania. Zapewnia to niezawodne połączenie i eliminuje możliwość obracania się wału w bębnie .

Kosz ten ma 12 otworów na obwodzie, co zapewnia szybsze napełnianie cylindra tłokowego olejem.

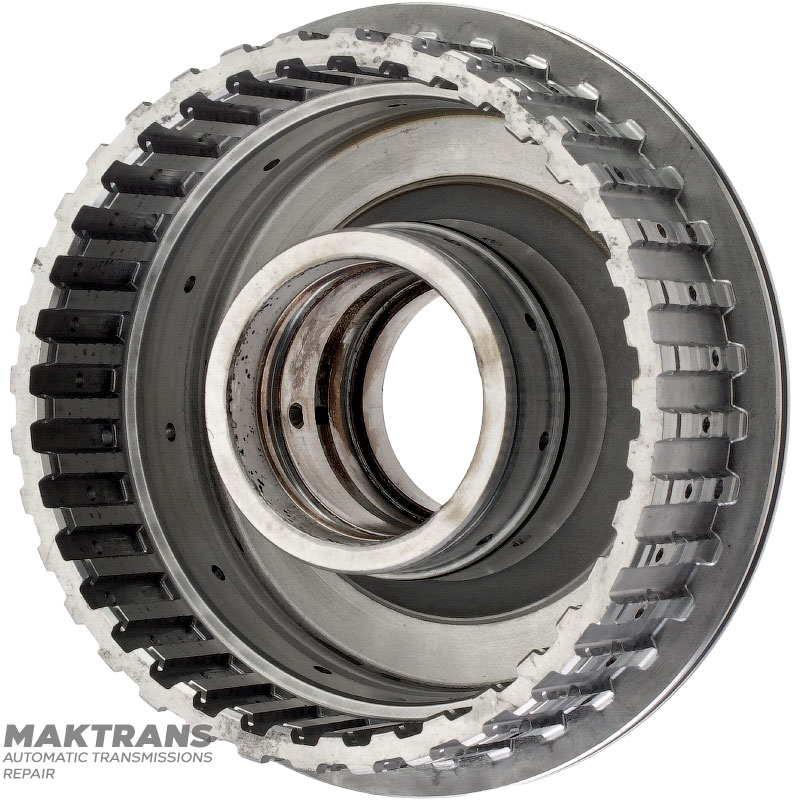

Tak wygląda bęben po spawaniu i frezowaniu.
