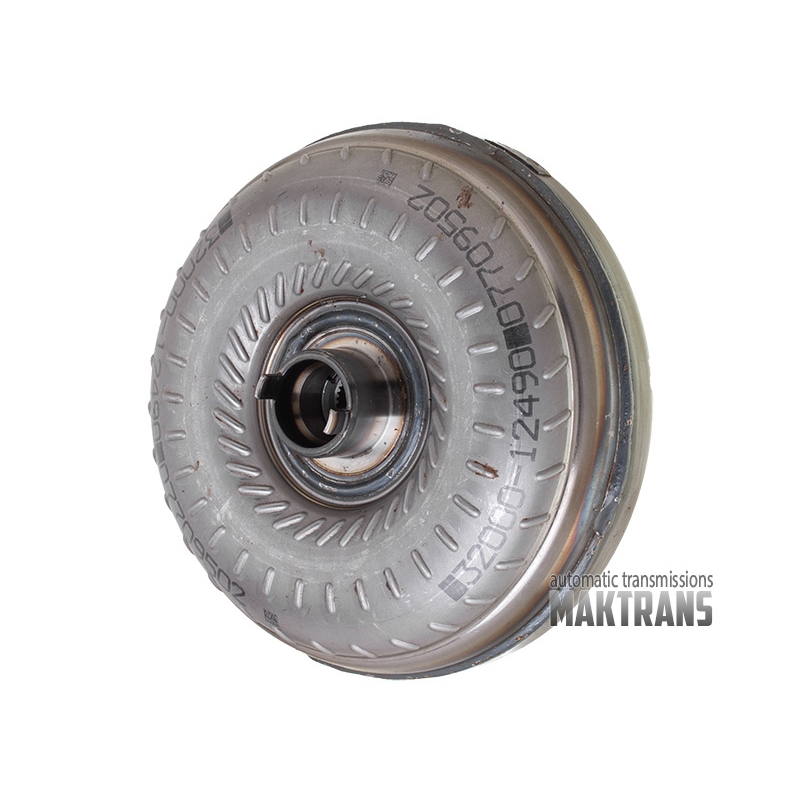

Sprzęgło hydrokinetyczne K313 CVT 32000-12490 3200012490 (removed from new transmission)

Sprzęgło hydrokinetyczne K313 CVT 32000-12490 3200012490 (removed from new transmission)

• Całkowita średnica przemiennika momentu wynosi 235 mm.
• Całkowita wysokość od pilota w dolnej części sprzęgła hydrokinetycznego do górnej części szyi (łącznie z wystającymi zębami) wynosi 118 mm.
• Wysokość od pilota na dole sprzęgła hydrokinetycznego do górnej części kołpaka wynosi 96 mm.

Szyjka sprzęgła hydrokinetycznego:

• Wysokość szyi od podstawy do szczytu wystających zębów wynosi 37 mm.
• Wysokość szyi (bez wystających zębów) - 25,20 mm.
• Zewnętrzna średnica szyi wynosi 45,50 mm.
• Wewnętrzna średnica szyi wynosi 36,20 mm / 31,90 mm.

Przednia pokrywa sprzęgła hydrokinetycznego (strona wsporników montażowych):

• Liczba otworów montażowych wynosi 6 sztuk.
• Wewnętrzna średnica otworu montażowego wynosi 6,70 mm.
• Średnica pilota wynosi 27,90 mm.
• Wysokość pilota wynosi 25 mm.
• Odległość od środka pilota do środka otworu montażowego wynosi 99,35 mm.
• Odległość między środkami otworów montażowych wynosi 99,35 mm.
