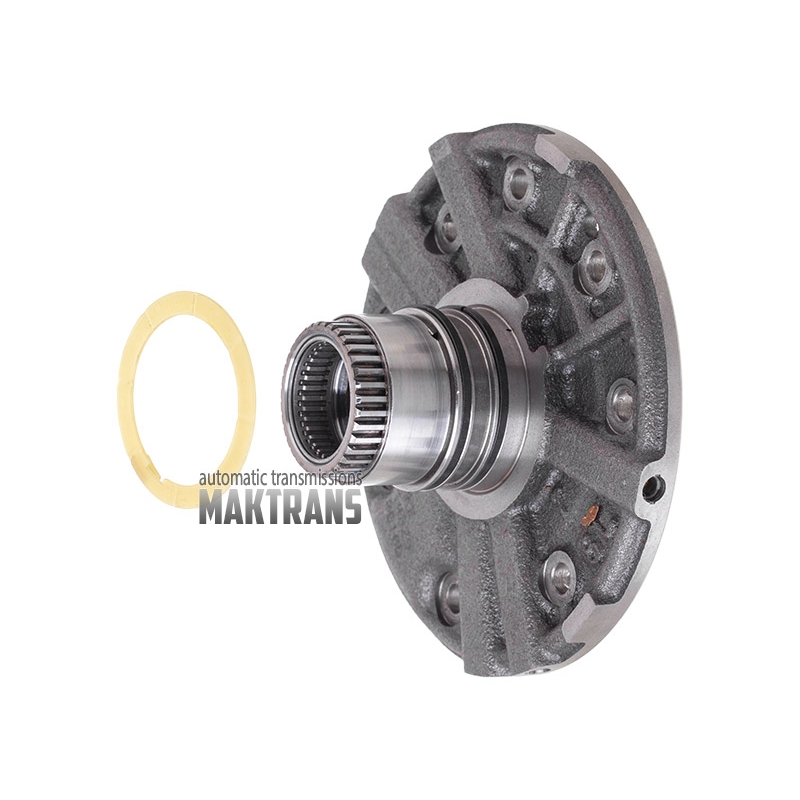

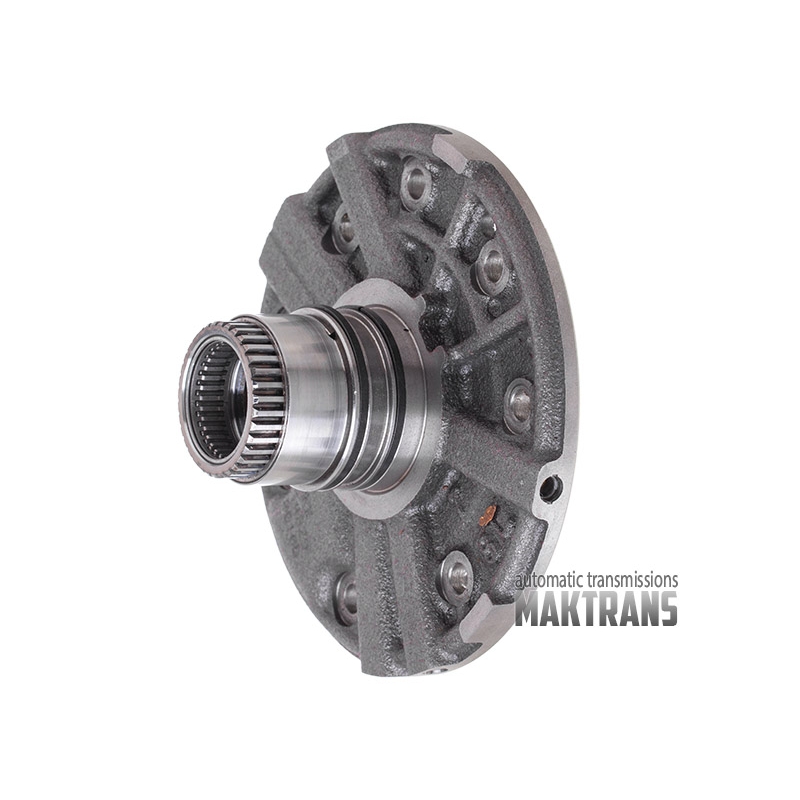

Piasta pompy oleju AW TF-60SN 09G 2 GEN (do pompy o grubości koła zębatego 9,25 mm)

Piasta pompy oleju AW TF-60SN 09G

• Całkowita wysokość piasty wynosi 95 mm.

Obudowa piasty:

• Średnica zewnętrzna - 136 mm.
• Liczba kanałów olejowych 5 szt.

Przednia część piasty:

• Wysokość przedniej części piasty 37 mm.
• Ilość wielowypustów 38 szt.
• Zewnętrzna średnica wielowypustu wynosi 30,85 mm.
• Wewnętrzna średnica tulei wynosi 22,20 mm.

Tylna część piasty:

• Wysokość tylnej części piasty 45 mm.
• Odległość od krawędzi piasty do początku pierwszego otworu doprowadzającego olej wynosi 27 mm.
• Liczba wielowypustów 35 szt.
• Zewnętrzna średnica wielowypustu wynosi 37,65 mm.
• Zewnętrzna średnica części roboczej piasty wynosi 41,53 mm.
• Wysokość części roboczej piasty 16 mm.
•  Zewnętrzna średnica gniazda pierścienia teflonowego wynosi 44,55 mm.

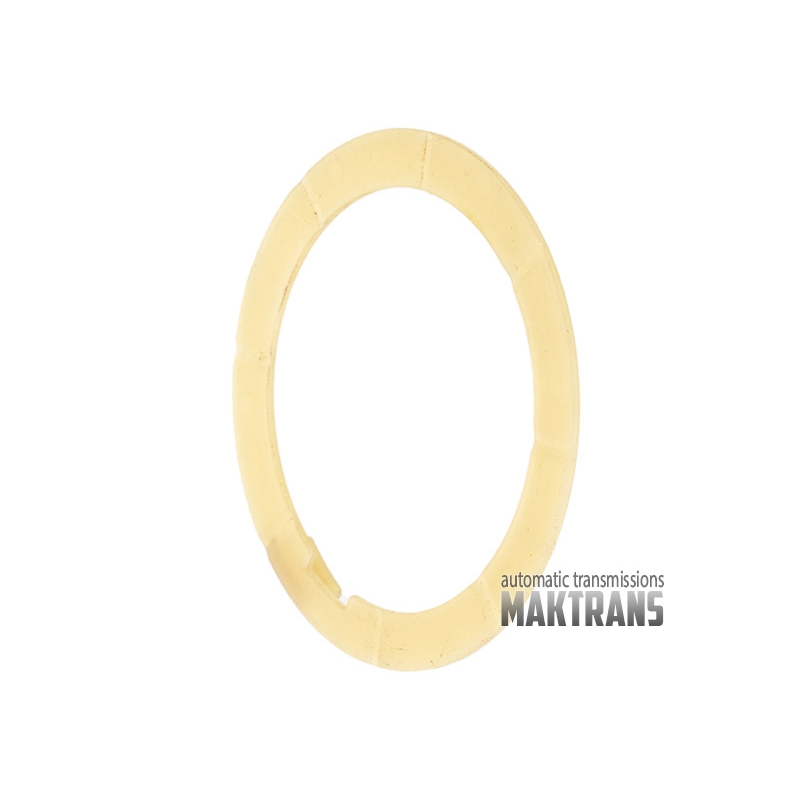

Pierścień teflonowy piasty :

• Liczba pierścieni teflonowych piasty wynosi 2 szt.
• Średnica zewnętrzna (zamknięta) - 44,85 mm.
• Grubość pierścienia teflonowego - 2,25 mm
•


​
