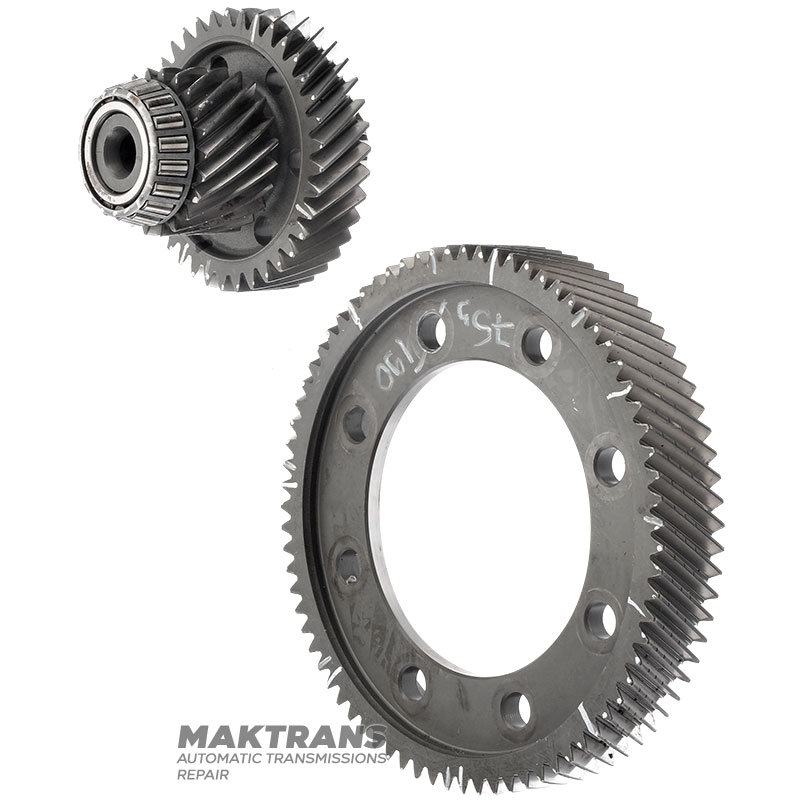

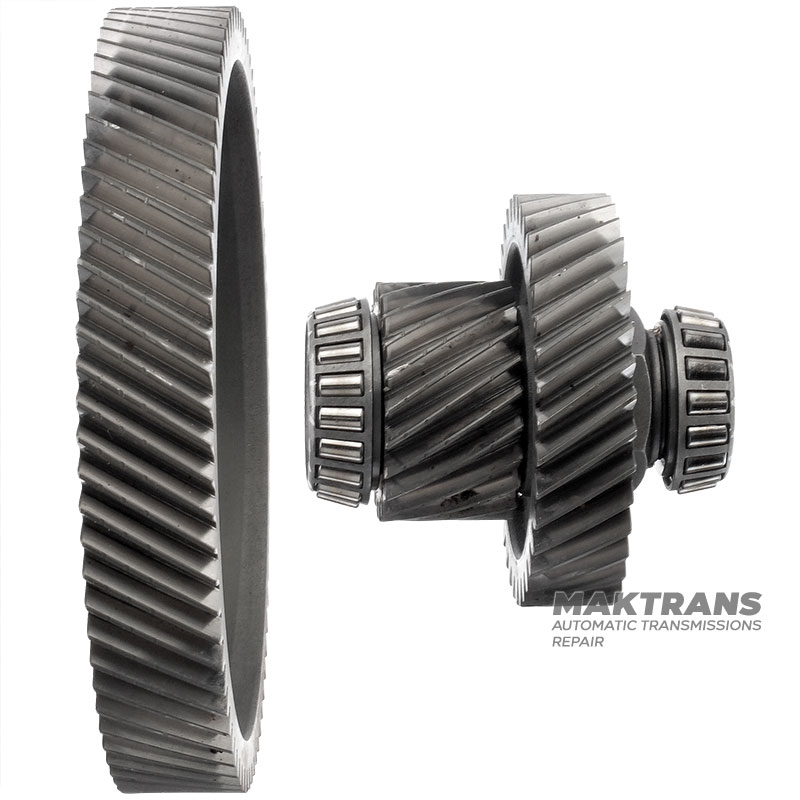

Przekładnia główna mechanizmu różnicowego 75/22 K310 CVT

Przekładnia główna mechanizmu różnicowego 75/22 K310 CVT

Pośredni wałek mechanizmu różnicowego:

• Wysokość całkowita - 103 mm.

Łożyska wału pośredniego:

Wał jest wyposażony w dwa stożkowe łożyska poprzeczne z przodu iz tyłu w stosunku do położenia wału w przekładni:

• Łożysko przednie - 16 rolek
• Łożysko tylne - 18 rolek

Koło zębate wału 22 zęby:

• Ilość zębów - 22 szt.
• Zewnętrzna średnica koła zębatego wynosi 59,40 mm.

Koło zębate wału 37 zębów:

• Średnica zewnętrzna - 102,70 mm.
• Szerokość przekładni - 23,50 mm.

Wieniec mechanizmu różnicowego:

• Ilość zębów - 75 szt.
• Zewnętrzna średnica koła zębatego wynosi 190 mm.
• Szerokość przekładni - 30,05 mm.
• Ilość otworów mocujących - 8 szt.
• Średnica otworu montażowego - 12,25 mm.
• Wewnętrzna średnica koła zębatego wzdłuż krawędzi otworów montażowych wynosi 109,80 mm.
• Wewnętrzna średnica gniazda obudowy mechanizmu różnicowego wynosi 162,80 mm.
• Głębokość gniazda mechanizmu różnicowego wynosi 14 mm.
