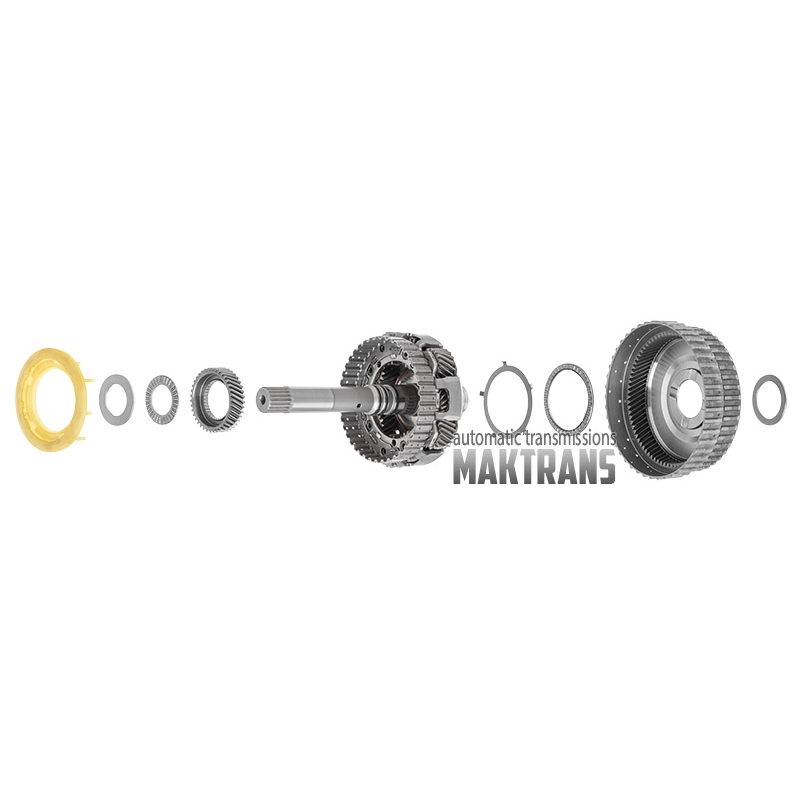

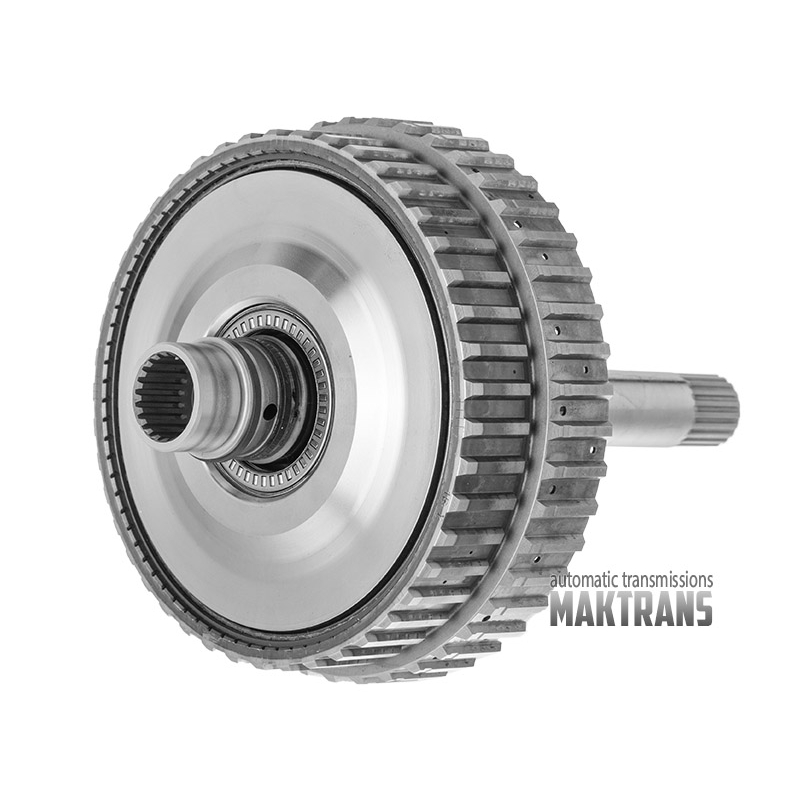

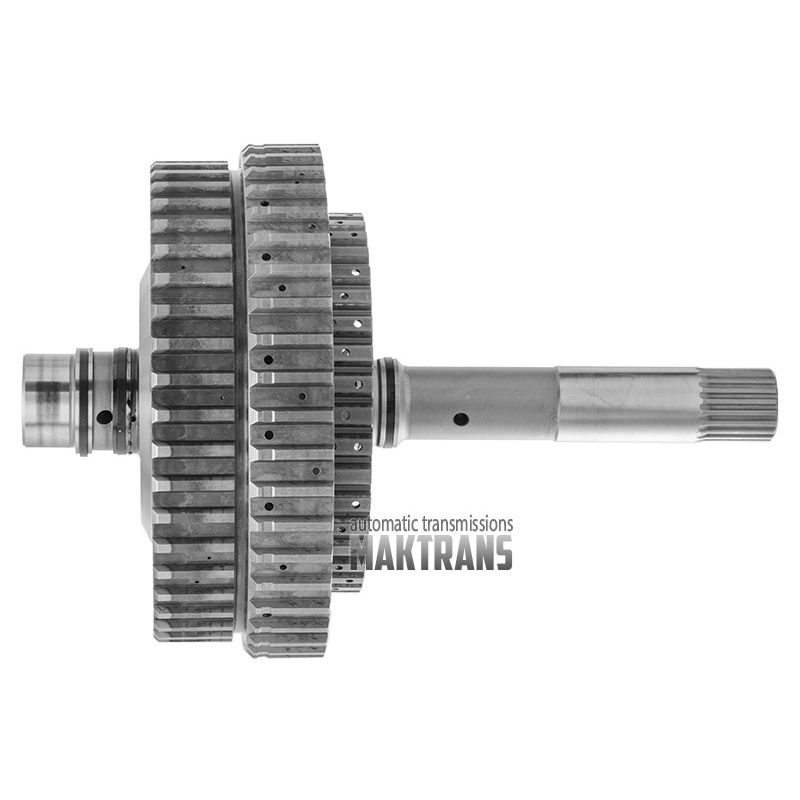

Wał wejściowy i przednia przekładnia planetarna VAG 09S AQ300 [wysokość całkowita 219 mm, 20 wypustów]

Wał wejściowy i przednia przekładnia planetarna VAG 09S AQ300 | [wysokość całkowita 219 mm, 20 wypustów]

• Wysokość całkowita - 219 mm;
• Ilość wypustów na wale - 20 szt;
• Zewnętrzna średnica części wielowypustowej wynosi 21,35 mm;
• Średnica zewnętrzna części roboczej wału [umieszczona pod częścią wielowypustową wału] - 22,25 mm;
• Ilość pierścieni teflonowych w części przedniej wału - 3 szt;

Tylna część wału:

• Ilość wypustów na wewnętrznej części wału - 21 szt;
• Zewnętrzna średnica częsci wielowypustowej 27,10 mm;
• Średnica zewnętrzna części roboczej wału [umieszczona bliżej podstawy przekładni planetarnej] - 32,65 mm;

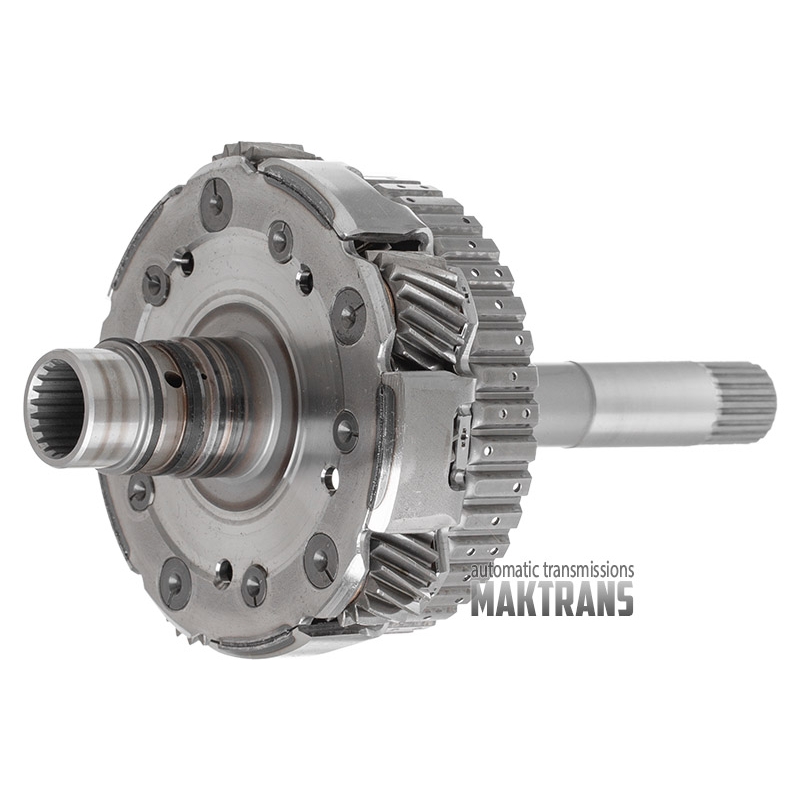

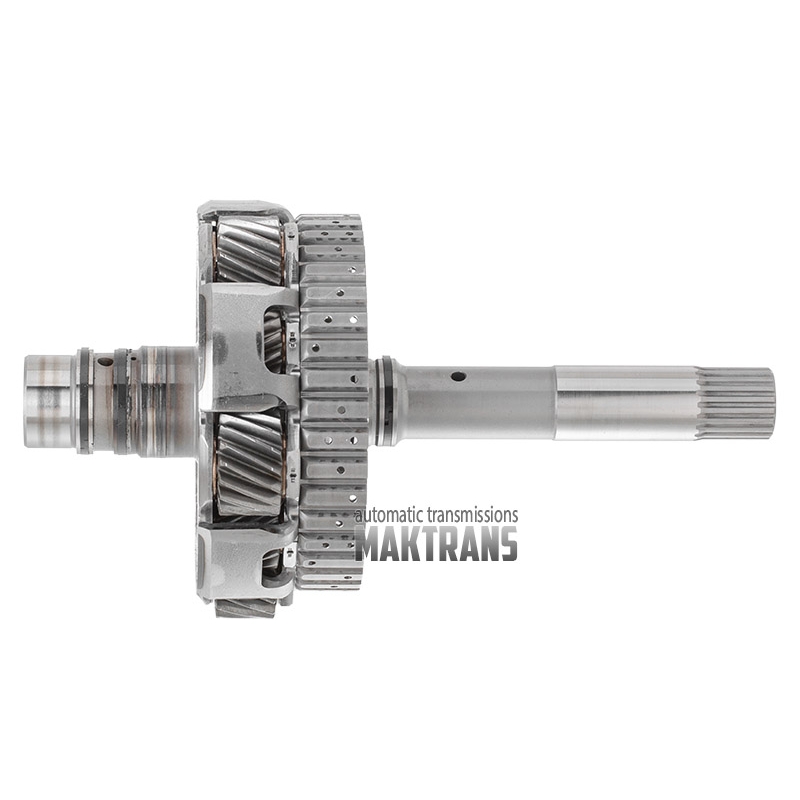

Przekładnia planetarna przednia:

• Liczba satelitów zewnętrznych [satelity z zębatką pierścieniową] - 5 szt. | liczba zębów - 17 szt;
• Liczba satelitów wewnętrznych [satelity z kołem słonecznym] - 5 szt. | liczba zębów - 15 szt;
• Średnica zewnętrzna piasty K4 - 109,10 mm;

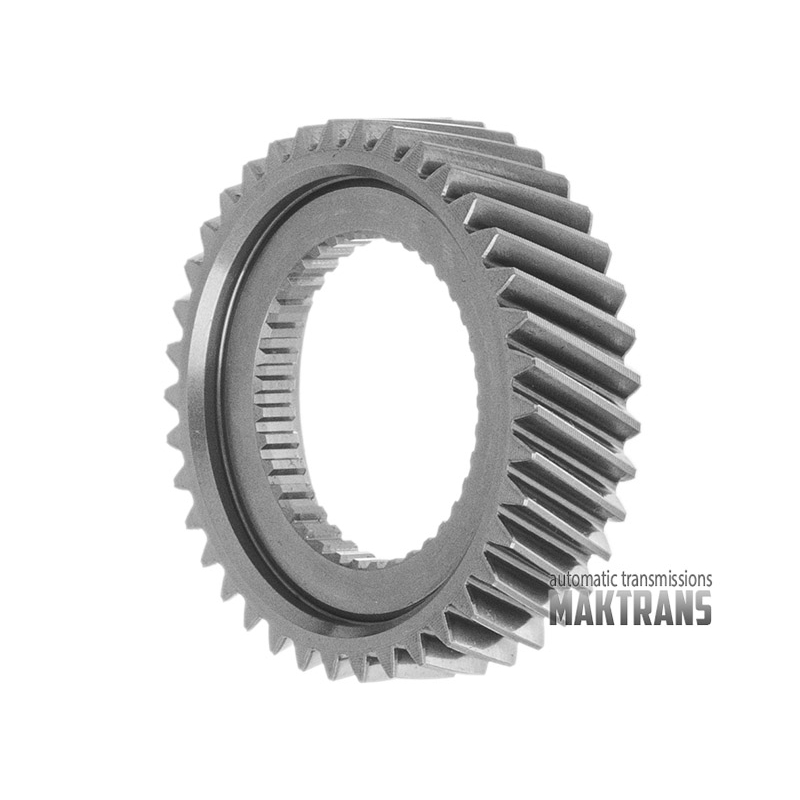

Koło zębate słoneczne:

• Ilość zębów -38 szt;
• średnica zewnętrzna - 62,45 mm;
• Szerokość przekładni - 17 mm;
• Ilość wielowypustów po wewnętrznej stronie - 37 szt;

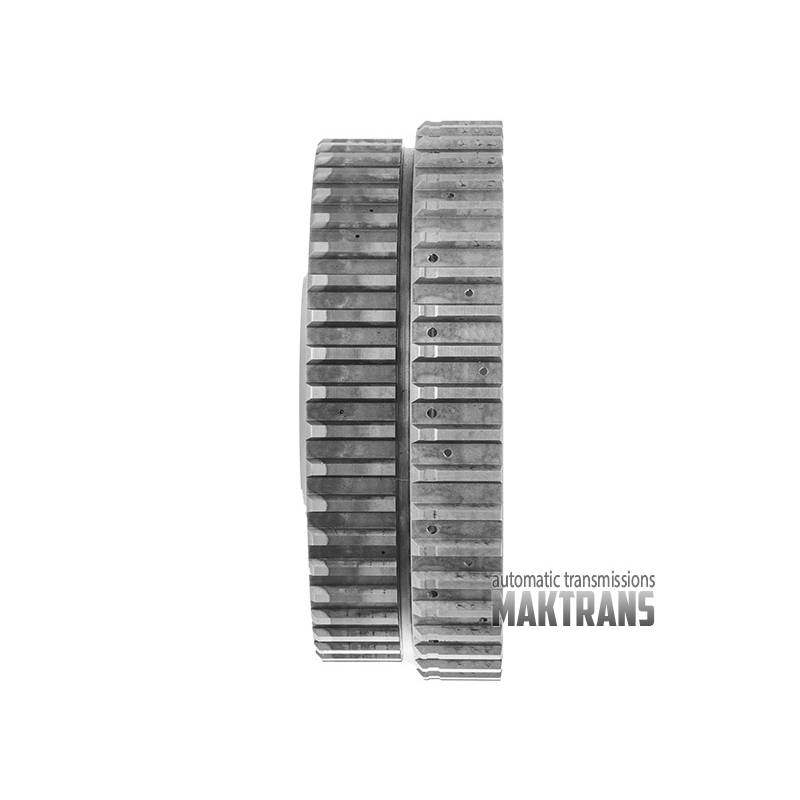

Koło zębate pierscieniowe:

• Całkowita wysokość części wynosi 52 mm;
• Liczba zębów - 78 mm;
• Średnica zewnętrzna piasty K3 - 147,40 mm;
• Średnica zewnętrzna piasty K1 - 137,80 mm;
