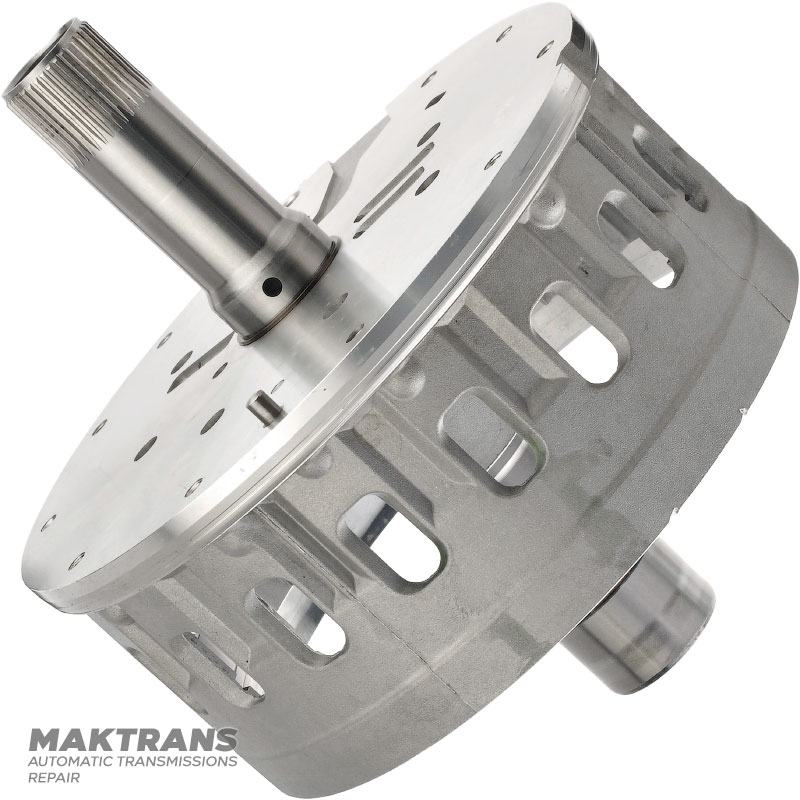

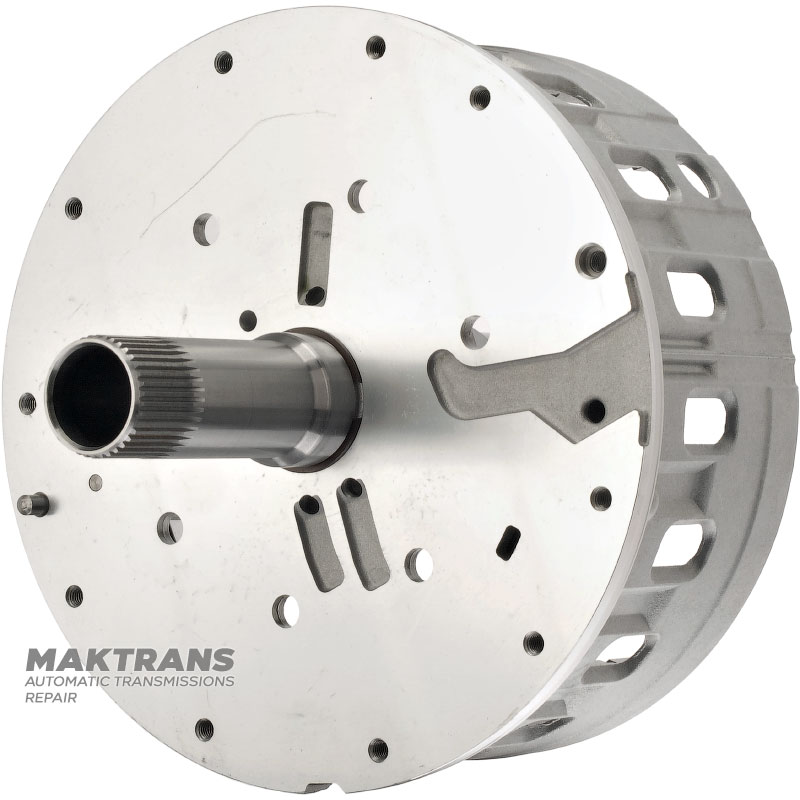

Piasta pompy oleju, hamulec B1 (typ 1) Mercedes-Benz 722.9 R2202724224, A2202724224 – wysokość całkowita 245 mm (wysokość stojana (przód) 95 mm), 3x3 tarcze cierne jednokierunkowe

Piastę pompy oleju 722.9 04-up (3 tarcze cierne, do bębna K1 bez łożyska) wymienia się w następujących przypadkach

• zużycie wewnątrz stojana od wału wejściowego
• zniszczenie łożyska igiełkowego sprzężonego z bębnem K1

​

• Wysokość całkowita - 245 mm;

Strona przednia:

• Wysokość statora - 95 mm;
• Ilość rowków - 38 szt.;
• Średnica zewnętrzna części wielowypustowej wynosi 31,75 mm;

Średnica zewnętrzna korpusu aluminiowego wynosi 217,95 mm;


Tylna strona:

• Wysokość statora (od obudowy aluminiowej) - 142 mm;
• Średnica zewnętrzna - 42 mm;
• Ilość pierścieni teflonowych - 2 szt.;
• Średnica zewnętrzna na pierścieniach teflonowych - 65,55 mm;

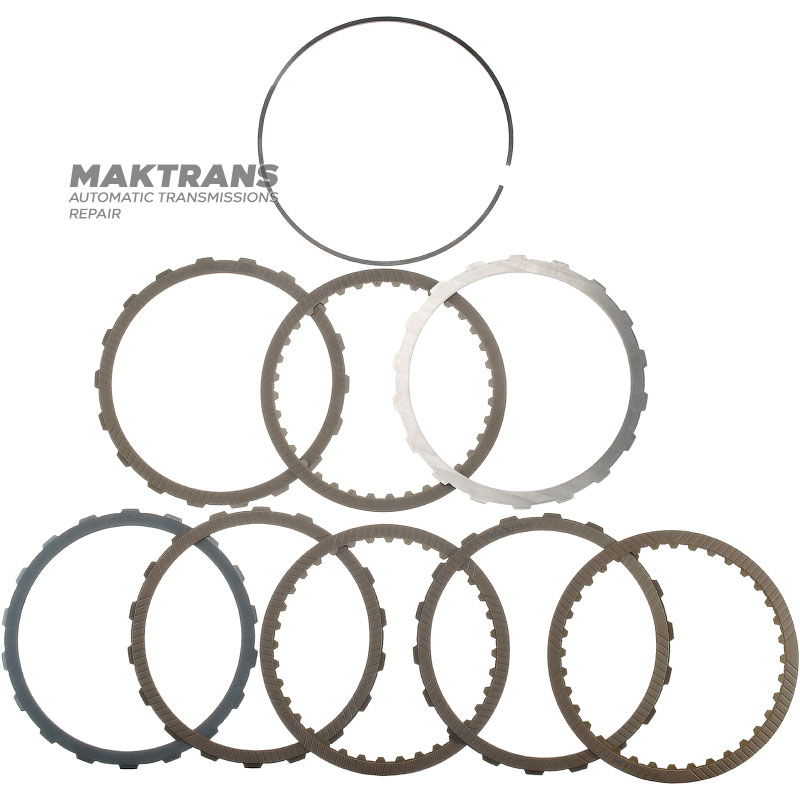

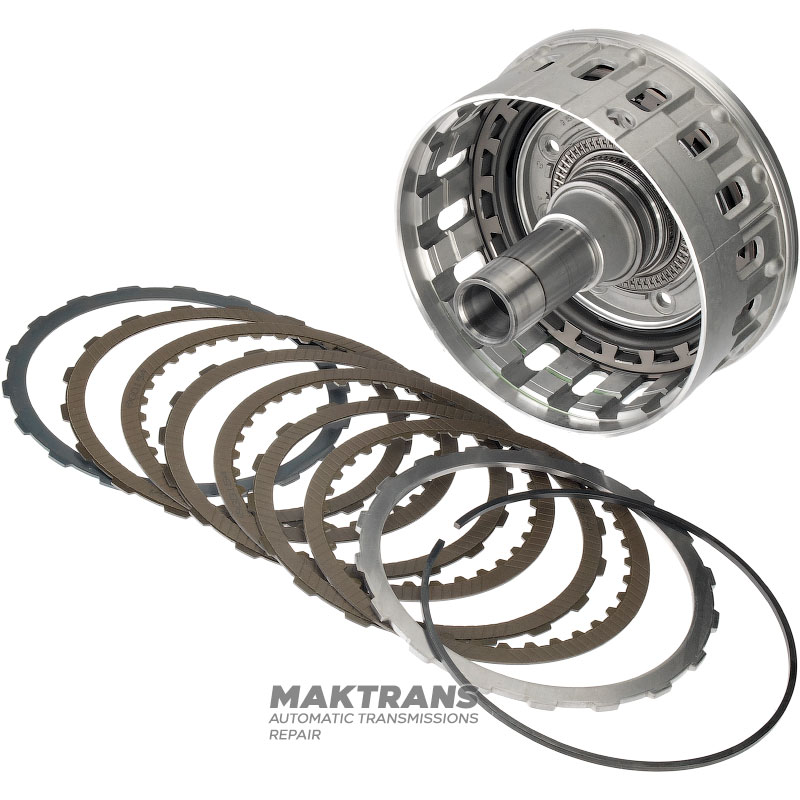

Zestaw tarcz hamulcowych i ciernych B1:

• Wysokość od tłoka do pierścienia ustalającego - 24 mm;
• Całkowita grubość zestawu tarcz (bez tarczy sprężynowej) - 16,40 mm;

Dysk pomocniczy:

• Grubość - 3,95 mm;
• Średnica wewnętrzna - 169,75 mm;
• Ilość zębów - 18 szt.;
• Ilość krążków w zestawie - 1 szt.;

Tarcza cierna (jednostronna z zębami wewnętrznymi):

• Grubość - 2,10 mm;
• Średnica zewnętrzna - 190,50 mm;
• Ilość zębów - 36 szt.;
• Ilość krążków w zestawie - 3 szt.;

Tarcza cierna (jednostronna z zębami zewnętrznymi):

• Grubość - 2,05 mm;
• Średnica wewnętrzna - 170,15 mm;
• Ilość zębów - 18 szt.;
• Ilość krążków w zestawie - 3 szt.;

Tarcza sprężynowa:

• Grubość - 1,92 mm;
• Średnica wewnętrzna - 170,05 mm;
• Ilość zębów - 18 szt.;
• Ilość krążków w zestawie - 1 szt.;
