Planetarka Hyundai / KIA A6GF1 [GEN2] 457802F000 457102F010 457012F000 457602F010 [457622F100] 457902F010 457962F000

Planetarka Hyundai / KIA A6GF1 [GEN2] | 457802F000 457102F010 457012F000 457602F010 [457622F100] 457902F010 457962F000

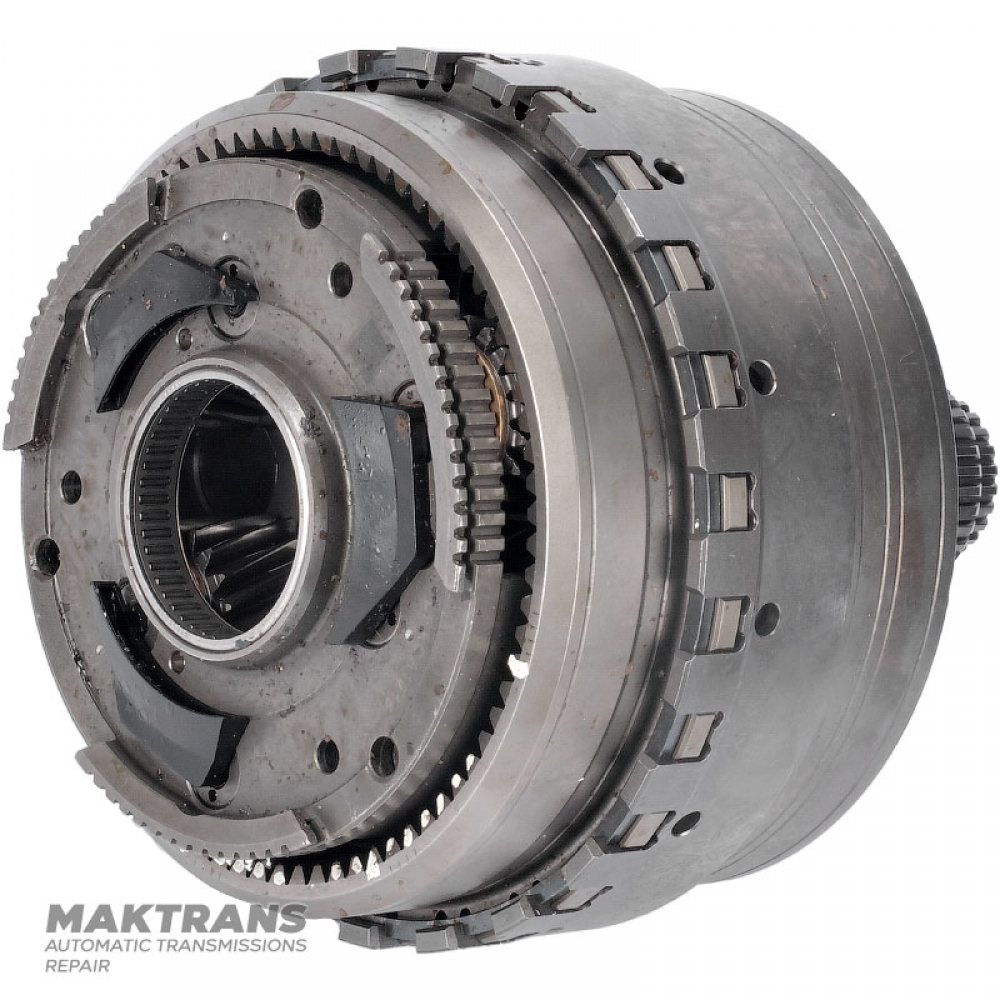

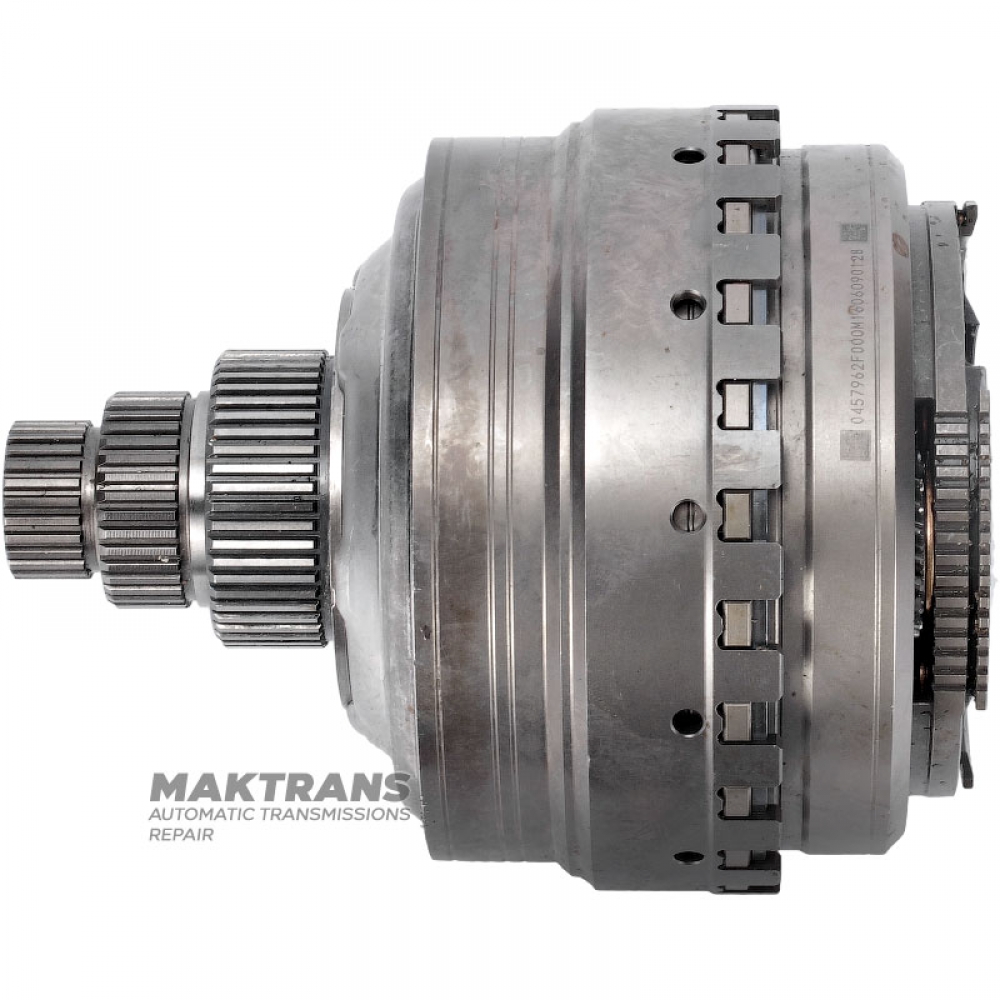

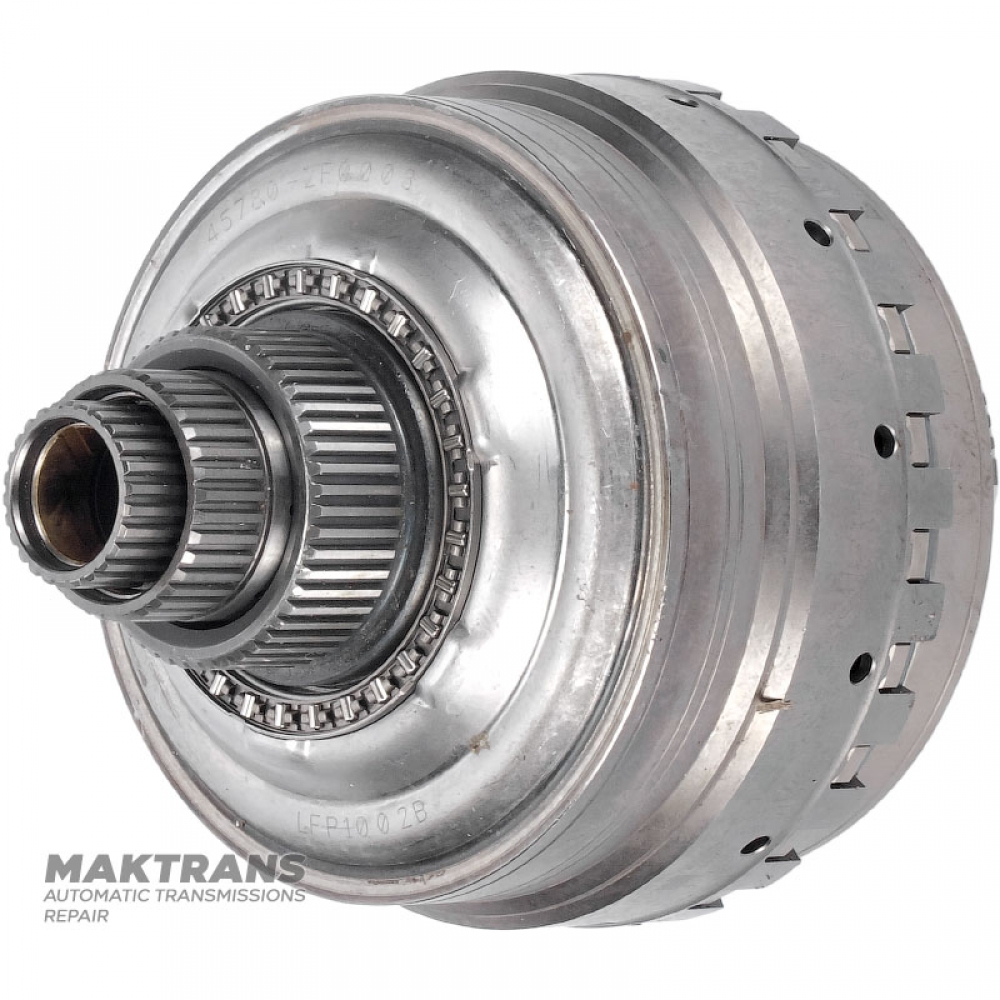

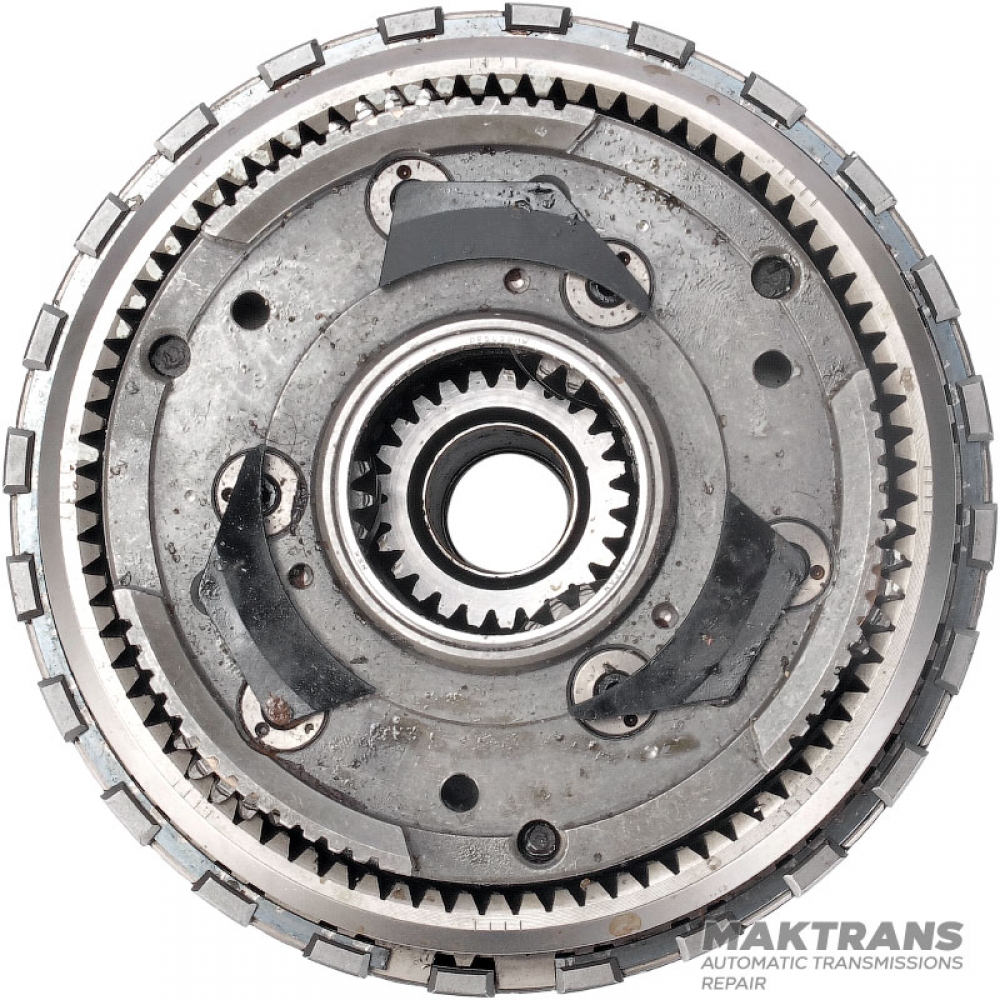

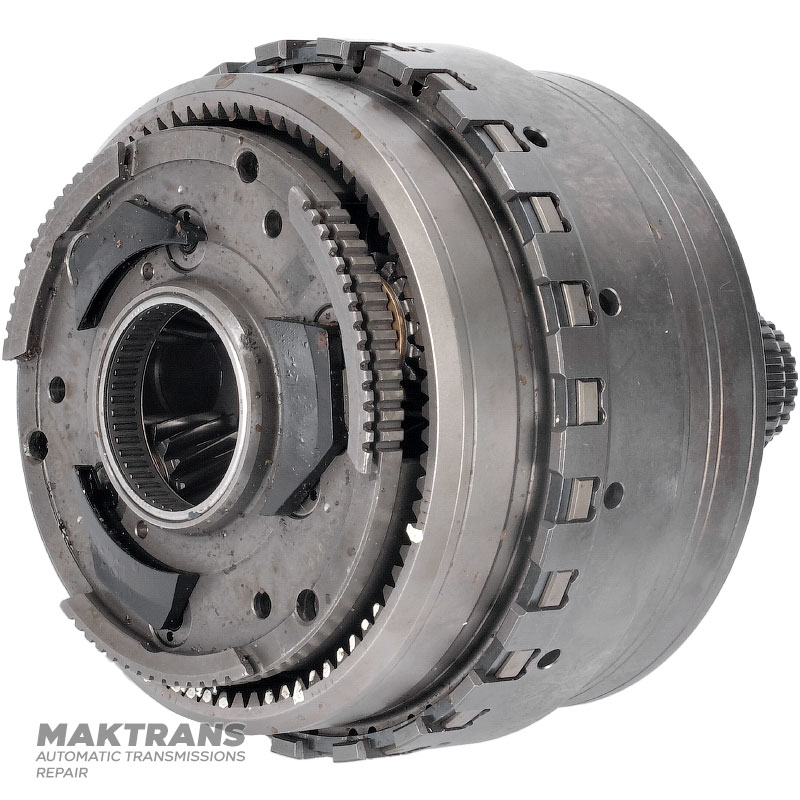

​1. Кольцевая шестерня Output Ring Gear (№1 на рисунке):

• Общая высота ≈ 75 mm;
• Внутренний диаметр центрального отверстия - 62.55 mm;
• Наружный диаметр корпуса - 125.45 mm / 135.45 mm / 136.55 mm;
• Количество зубьев кольцевой шестерни - 79 шт;

​2.Планетарная передача Output Planet (№2 на рисунке):

• Общая высота - 87 mm;
• Количество шлицев - 50 шт;
• Наружный диаметр шлицевой части - 52 mm;
• Высота шлицевой части - 19 mm;
• Внутренний диаметр центрального отверстия - 39.75 mm;

Cателлиты планетарной передачи:

• Наружный диаметр корпуса сателлитов - 106.70 mm;
• Количество сателлитов - 5 шт;
• Количество зубьев на сателлите - 24 шт;

​Кольцевая шестерня:

• Наружный диаметр [по корпусу планетарной передачи] - 127.40 mm;
• Количество зубьев кольцевой шестерни - 86 шт.

3.Солнечная шестерня Reverse Sun Gear (№3 на рисунке):

• Общая высота - 80 mm;
• Количество шлицев - 36 шт;
• Наружный диаметр шлицевой части - 37.75 mm;
• Наружный диаметр рабочей части вала шестерни - 37.80 mm
• Количество зубьев солнечной шестерни - 31 шт;
• Наружный диаметр шестерни - 47.05 mm;
• Высота зубчатой части шестерни - 19.47 mm;

4. Cолнечная шестерня Forward Sun Gear (№4 на рисунке):

• Общая высота - 125 mm;
• Количество шлицев - 26 шт;
• Наружный диаметр шлицевой части - 27.75 mm;
• Наружный диаметр рабочих частей вала шестерни - 28.75 mm
• Количество зубьев солнечной шестерни - 25 шт;
• Наружный диаметр шестерни - 37.30 mm;
• Высота зубчатой части шестерни - 20.50 mm;

​5. Планетарная передача Input Planet (№5 на рисунке):

• Общая высота - 64 mm;

Сателлиты Forward Sun Gear:

• Наружный диаметр корпуса(корпус сателлитов Forward Sun Gear) - 109 mm;
• Количество сателлитов - 3 шт;
• Количество зубьев на сателлите - 30 шт;
• Наружный диаметр сателлита ≈ 43.75 mm;
• Ширина сателлита - 16.20 mm;

Сателлиты солнечной шестерни Overdrive Drum (внутренние) и кольцевой шестерни Input Ring:

Cателлиты кольцевой шестерни Input Ring:

• Наружный диаметр корпуса сателлитов - 103.20 mm;
• Количество сателлитов - 3 наружных сателлита(сателлиты кольцевой шестерни Input Ring) / 3 внутренних сателлита(сателлиты солнечной шестерни
• Количество зубьев на сателлите - 21 шт;
• Высота сателлита - 23.15 mm;​

Сателлиты солнечной шестерни Overdrive Drum:

• Наружный диаметр корпуса сателлитов - 103.25 mm;
• Количество сателлитов - 3 внутренних сателлита(сателлиты солнечной шестерни)
• Количество зубьев на сателлите - 21 шт;

6. Кольцевая шестерня Input Ring (№6 на рисунке):

• Общая высота - 30.80 mm;
• Наружный диаметр - 122.95 mm;
• Наружный диаметр зубчатого венца - 135.65 mm;
• Количество зубьев - 79 mm;
