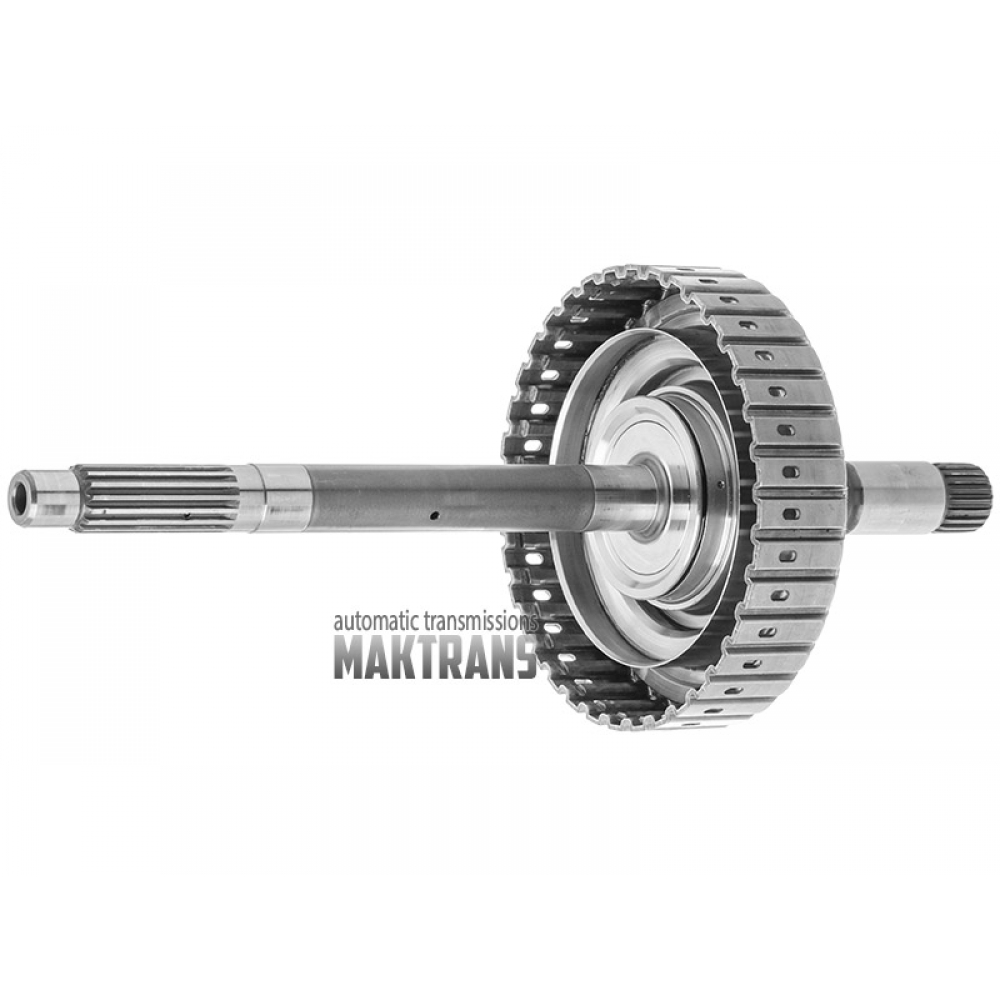

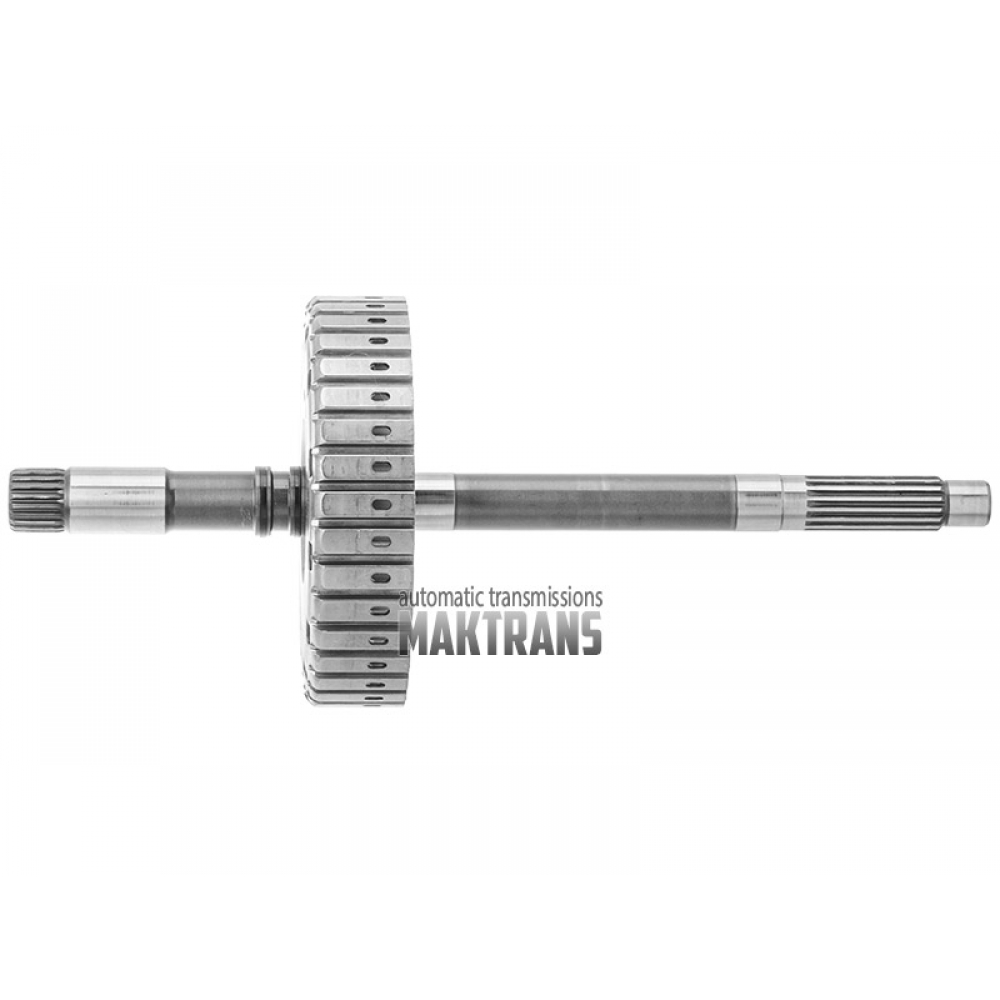

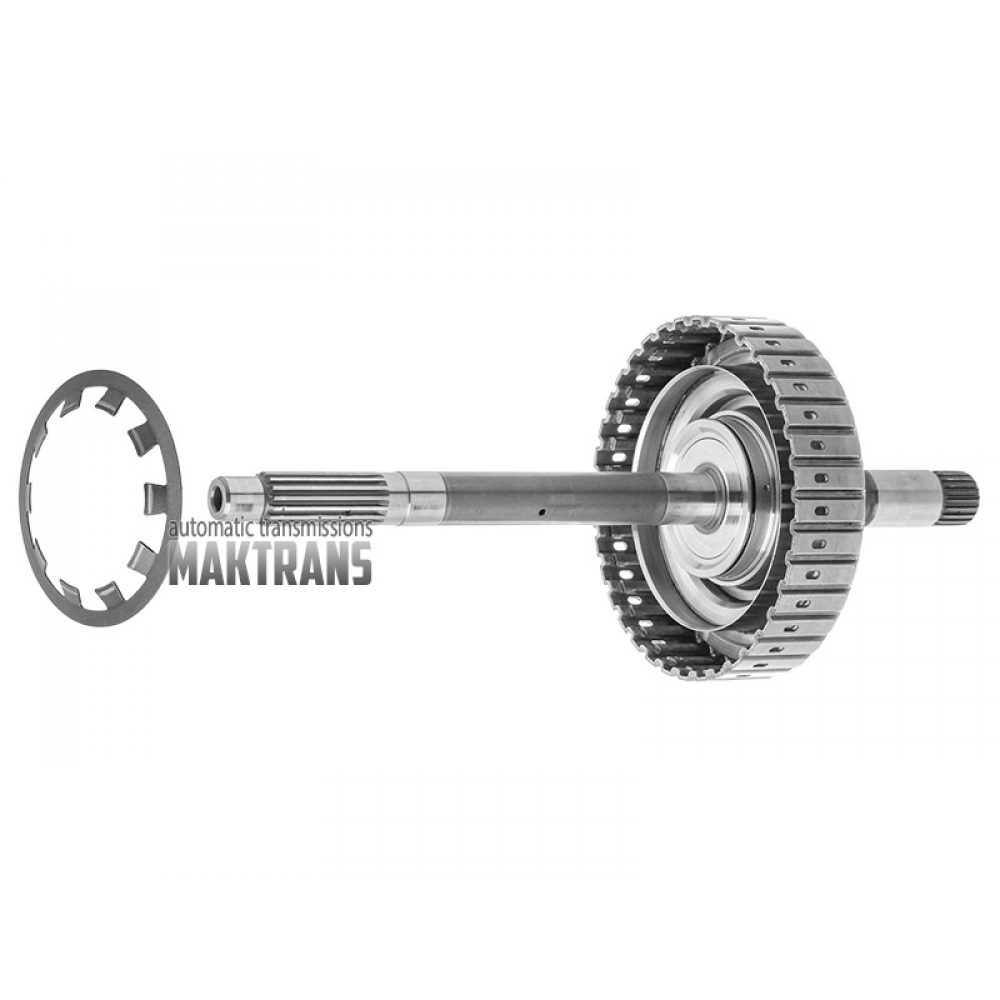

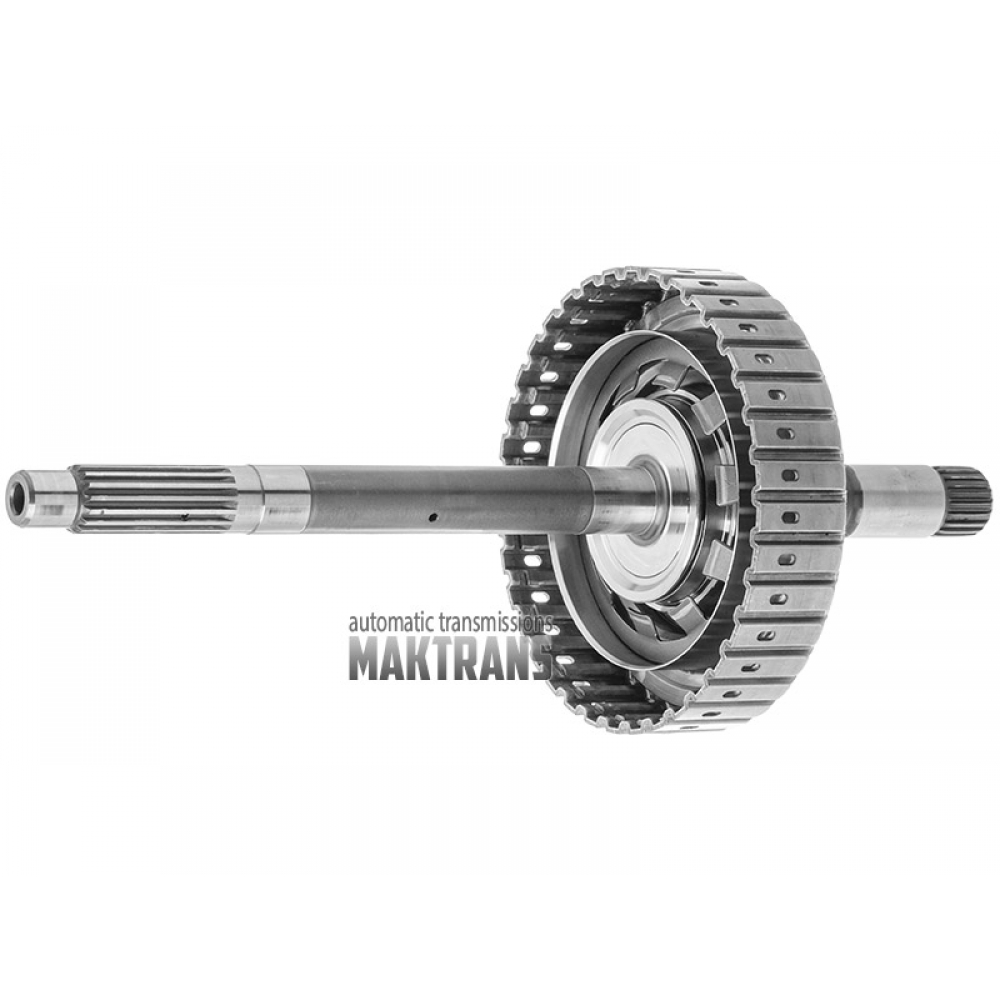

Kosz 3-5 / REVERSE z wałem wejściowym [długość całkowita 329 mm] A6GF1 09-up 4541026000 [pusty, bez gumowo-metalowych tłoków, bez przekładek stalowych i tarcz ciernych 3-5-R Clutch]

Kosz 3-5 / REVERSE z wałem wejściowym [długość całkowita 329 mm] A6GF1 09-up | 4541026000 [pusty, bez gumowo-metalowych tłoków, bez przekładek stalowych i tarcz ciernych 3-5-R Clutch]

Kosz 3-5-R Clutch:

• Wysokość kosza (nr 1 na rysunku) - 33 mm.
• Średnica zewnętrzna kosza (nr 2 na rysunku) wynosi 137 mm.

Kosz 3-5-R Clutch  8 tarcz ciernych:

• 4 tarcze cierne z uzębieniem wewnętrznym:
• Średnica zewnętrzna - 126 mm
• Ilość zębów - 30 szt.
• 4 tarcze cierne z zębami zewnętrznymi:
• Średnica wewnętrzna - 111 mm
• Ilość zębów - 27 szt.

Wał wejściowy:

• Całkowita wysokośćwału - 329 mm
• Prednia część wału (strona montażu piasty pompy oleju):
• Liczba wypustów (nr 4 na rysunku) - 20 szt.
• Średnica zewnętrzna części roboczej (nr 3 na rysunku) - 23 mm.

Tylna część wału:

• Ilość wypustów na wale (nr 5 na rysunku) - 16 szt.
• Długość części wielowypustowej (nr 5 na rysunku) wynosi 47 mm.
• Zewnętrzna średnica wypustu wynosi 19 mm.
• Średnica zewnętrzna (nr 6 na rysunku) - 16 mm.
• Średnica zewnętrzna (nr 7 na rysunku) - 19,50 mm.
