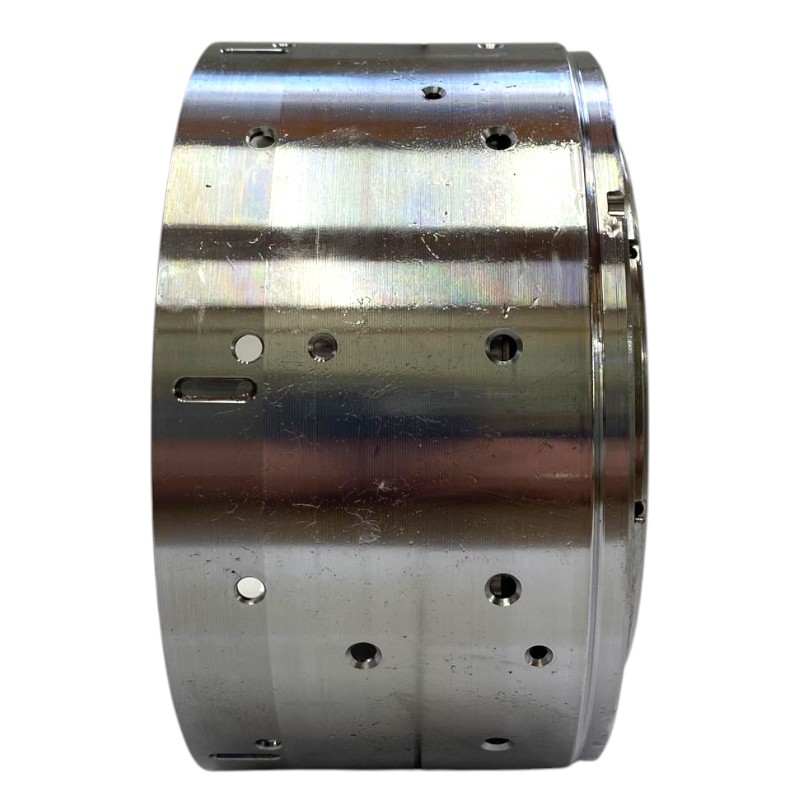

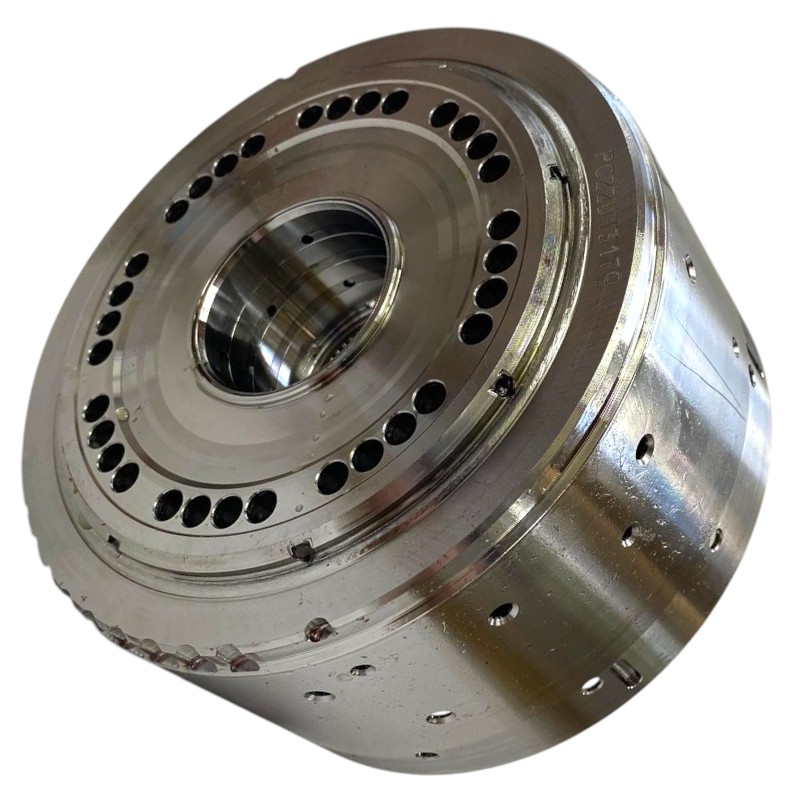

Sprzęgło bębnowe C3-C4 (4/4 tarcze cierne) — TOYOTA U880E, U881F, U881E, U881F, rozkład z TG-81SC

Modernizacja bębna skrzyni biegów: C3 | Sprzęgło C4 TG-81SC dla Toyoty U881

W ramach naszych bieżących prac nad konkretnymi projektami strojenia i naprawy skrzyń biegów, nasz zespół przeprowadził interesującą adaptację techniczną. Wzięliśmy bęben skrzyni biegów C3 | C4 Clutch TG-81SC i dostosowaliśmy go do montażu w skrzyni biegów TOYOTA U881.

Jakie były trudności?

Pomimo podobieństwa konstrukcyjnego tych jednostek, bezpośrednia wymiana nie jest możliwa bez poważnej ingerencji.

Czym się one różnią?

Główna różnica tkwi w oznaczeniach znajdujących się na zewnątrz bębna. To właśnie na tych oznaczeniach czujniki prędkości odczytują informacje o liczbie obrotów na minutę.

TG-81SC: posiada specyficzną konfigurację nacięć/zębów dostosowaną do algorytmów pracy jednostki sterującej.

TOYOTA U881: wymaga innej lokalizacji lub liczby znaczników w celu prawidłowej transmisji danych do czujnika prędkości.

Dzięki precyzyjnej obróbce i ponownemu znakowaniu, specjalnie zaprojektowany bęben jest teraz w pełni kompatybilny z systemem pomiaru prędkości obrotowej U881. Pozwala to na stosowanie niezawodnych komponentów TG-81SC wszędzie tam, gdzie zachodzi potrzeba modernizacji lub regeneracji skrzyń biegów Toyoty.

• Całkowita wysokość bębna - 95 mm;
• Średnica zewnętrzna bębna - 176,20 mm;
• Średnica wewnętrzna pod piastą bębna - 51,15 mm;
